SICK 1029881

Descrizione del Prodotto

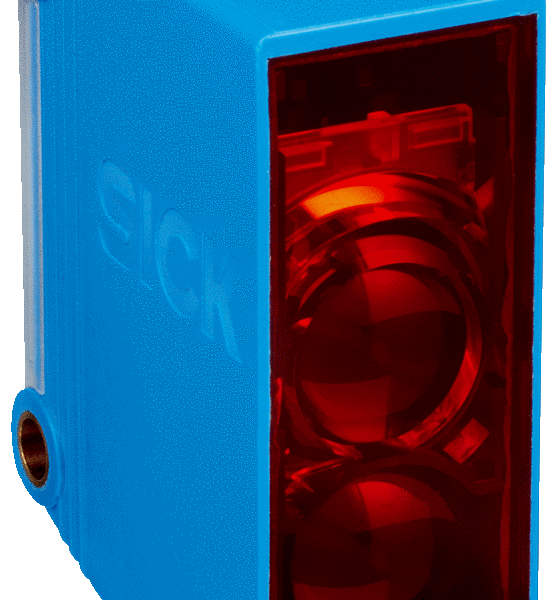

Il sensore fotoelettrico di prossimità SICK WTB4-3P3061S20 (codice articolo 1029881) è progettato per la rilevazione affidabile di oggetti con soppressione dello sfondo. Utilizza la tecnologia PinPoint LED per un rilevamento preciso e una lunga durata operativa.

Caratteristiche Principali

• Rilevamento affidabile indipendentemente dal colore e dalla consistenza degli oggetti.
• Design compatto per un’integrazione flessibile in spazi ristretti.
• Soppressione dello sfondo di alta qualità e alta immunità alla luce ambientale.
• Montaggio robusto con inserti filettati in metallo M3 per una lunga durata.
• Spot luminoso intenso con tecnologia PinPoint LED per una rilevazione precisa.
• Regolazione rapida e semplice del formato.
• Monitoraggio facile dello stato del sensore.
• Funzione di blocco dei tasti e download dei parametri per prevenire impostazioni errate.

Specifiche Tecniche

• Principio di rilevamento: Sensore fotoelettrico di prossimità con soppressione dello sfondo.
• Dimensioni (L x A x P): 16 mm x 39,5 mm x 12 mm.
• Design della custodia (emissione di luce): Rettangolare, piatta.
• Portata massima: 4 mm … 150 mm.
• Portata di rilevamento: 15 mm … 150 mm.
• Tipo di luce: Luce rossa visibile.
• Sorgente luminosa: PinPoint LED.
• Lunghezza d’onda: 650 nm.
• Regolazione: Potenziometro a 5 giri.
• Dimensione del punto luminoso (distanza): Ø 7 mm (a 50 mm).
• Tensione di alimentazione: 10 V DC … 30 V DC.
• Ripple: < 5 Vpp.
• Consumo di corrente: ≤ 20 mA.
• Uscita di commutazione: PNP.
• Modalità di commutazione: Commutazione in luce.
• Corrente di uscita Imax: ≤ 100 mA.
• Tempo di risposta: < 0,5 ms.
• Frequenza di commutazione: 1.000 Hz.
• Tipo di connessione: Cavo con connettore M8 a 3 pin.
• Protezione dei circuiti: A, C, D.
• Classe di protezione: III.
• Peso: 30 g.
• Materiale della custodia: ABS, plastica.
• Materiale delle ottiche: PMMA.
• Grado di protezione: IP67, IP66.
• Temperatura ambiente di funzionamento: -40 °C … 60 °C.
• Temperatura ambiente di stoccaggio: -40 °C … 75 °C.
• Numero di file UL: NRKH.E181493 & NRKH7.E181493.

Applicazioni

Il sensore WTB4-3P3061S20 è ideale per applicazioni che richiedono un rilevamento preciso e affidabile di oggetti, indipendentemente dal loro colore o consistenza, in ambienti industriali con spazi limitati e condizioni di luce variabili.

Note

• Portata di rilevamento specificata per oggetti con riflettanza del 90% (secondo lo standard bianco DIN 5033).
• Durata media del LED: 100.000 ore a T_A = +25 °C.
• Protezione dei circuiti:
  • A = Protezione contro l’inversione di polarità delle connessioni V_S.
  • C = Soppressione delle interferenze.
  • D = Protezione contro sovracorrenti e cortocircuiti delle uscite.

Per ulteriori dettagli e documentazione, si prega di consultare il sito ufficiale di SICK o contattare il supporto tecnico autorizzato.
