SICK 1035240

Ecco la scheda tecnica del prodotto SICK 1035240:

Descrizione del Prodotto

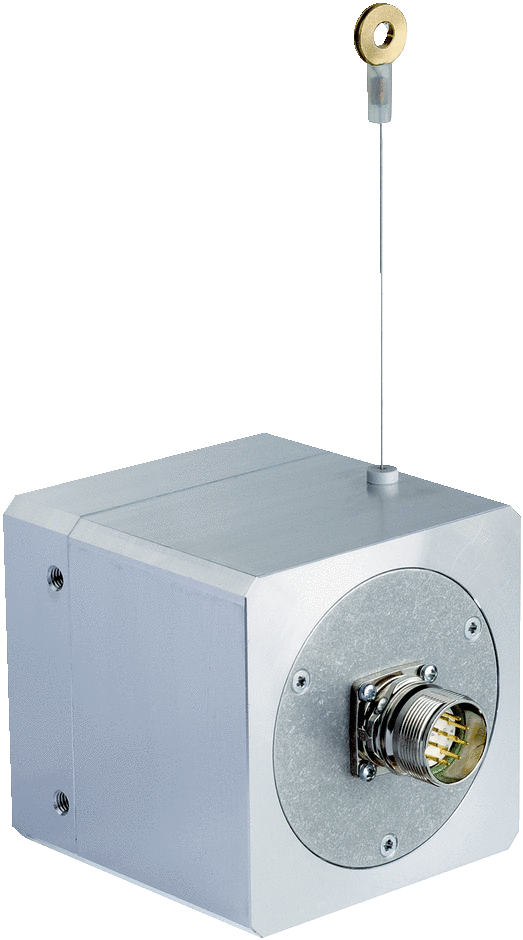

Il SICK 1035240 è un encoder a filo assoluto progettato per applicazioni industriali che richiedono misurazioni precise della posizione lineare. Questo dispositivo integra un encoder rotativo all’interno di un meccanismo a filo, garantendo una protezione ottimale in ambienti industriali difficili. ([vision-supplies.com](https://vision-supplies.com/sick-bks09-atbm0220?utm_source=openai))

Caratteristiche Principali

– Tipo di encoder: Assoluto
– Tipo di uscita: SSI (Synchronous Serial Interface)
– Risoluzione: 0,05 mm
– Lunghezza di misura: 0 m … 2 m
– Tensione di alimentazione: 12 V DC … 30 V DC
– Tipo di attuatore: Trazione a filo
– Tipo di montaggio: Montaggio su telaio
– Stile di terminazione: Connettore M23, 12 poli, radiale
– Durata rotazionale: 8 milioni di cicli ([digikey.it](https://www.digikey.it/it/products/detail/sick-inc/1035240/21754077?utm_source=openai))

Prestazioni

– Linearità: ≤ ± 0,7 mm
– Velocità del pistone: 3,5 m/s
– Ripetibilità tipica: 3 passi di misura ([vision-supplies.com](https://vision-supplies.com/sick-bks09-atbm0220?utm_source=openai))

Dati Meccanici

– Massa: 1,5 kg
– Diametro del filo di misura: 0,6 mm
– Materiale della custodia: Alluminio
– Forza di ritorno della molla: 5 N … 6 N
– Vita utile del meccanismo a filo: 800.000 cicli
– Accelerazione del filo: ≤ 20 m/s² ([vision-supplies.com](https://vision-supplies.com/sick-bks09-atbm0220?utm_source=openai))

Dati Elettrici

– Tempo di inizializzazione: 200 ms
– Tempo di formazione della posizione: 0,1 ms
– Tipo di codice: 24 bit/Gray
– Sequenza del codice: Crescente con estrazione del filo
– MTTFd (tempo medio fino al guasto pericoloso): 150 anni (EN ISO 13849) ([vision-supplies.com](https://vision-supplies.com/sick-bks09-atbm0220?utm_source=openai))

Interfacce

– Interfaccia elettrica: 12 V … 30 V, SSI
– Tipo di connessione: Connettore M23, 12 poli, radiale
– Frequenza di clock: 1 MHz
– Segnali di interfaccia: Clock +, Clock -, Data +, Data – ([vision-supplies.com](https://vision-supplies.com/sick-bks09-atbm0220?utm_source=openai))

Dati Ambientali

– EMC: Conforme a EN 61000-6-2 e EN 61000-6-3
– Grado di protezione dell’encoder: IP52 (secondo IEC 60529), posizione di montaggio richiesta
– Resistenza agli urti: 20 g, 6 ms (secondo EN 60068-2-27)
– Resistenza alle vibrazioni: 10 g, 10 Hz … 2.000 Hz (secondo EN 60068-2-6)
– Temperatura di esercizio: -10 °C … 70 °C
– Temperatura di stoccaggio: -20 °C … 80 °C
– Umidità relativa: 90% (senza condensa) ([vision-supplies.com](https://vision-supplies.com/sick-bks09-atbm0220?utm_source=openai))

Vantaggi

– Design industriale con encoder integrato in una custodia in alluminio, rendendolo meno suscettibile a danni esterni, risparmiando tempo e riducendo i costi di manutenzione.
– Misurazioni estremamente precise eliminando l’accoppiamento tra l’encoder e il meccanismo.
– Installazione salvaspazio, poiché l’encoder è direttamente integrato nella meccanica a filo.
– Misurazioni molto precise grazie all’alta risoluzione.
– Nessuna necessità di corsa di riferimento grazie al principio di misurazione assoluta. ([vision-supplies.com](https://vision-supplies.com/sick-bks09-atbm0220?utm_source=openai))
