SICK 1040029

Descrizione del Prodotto

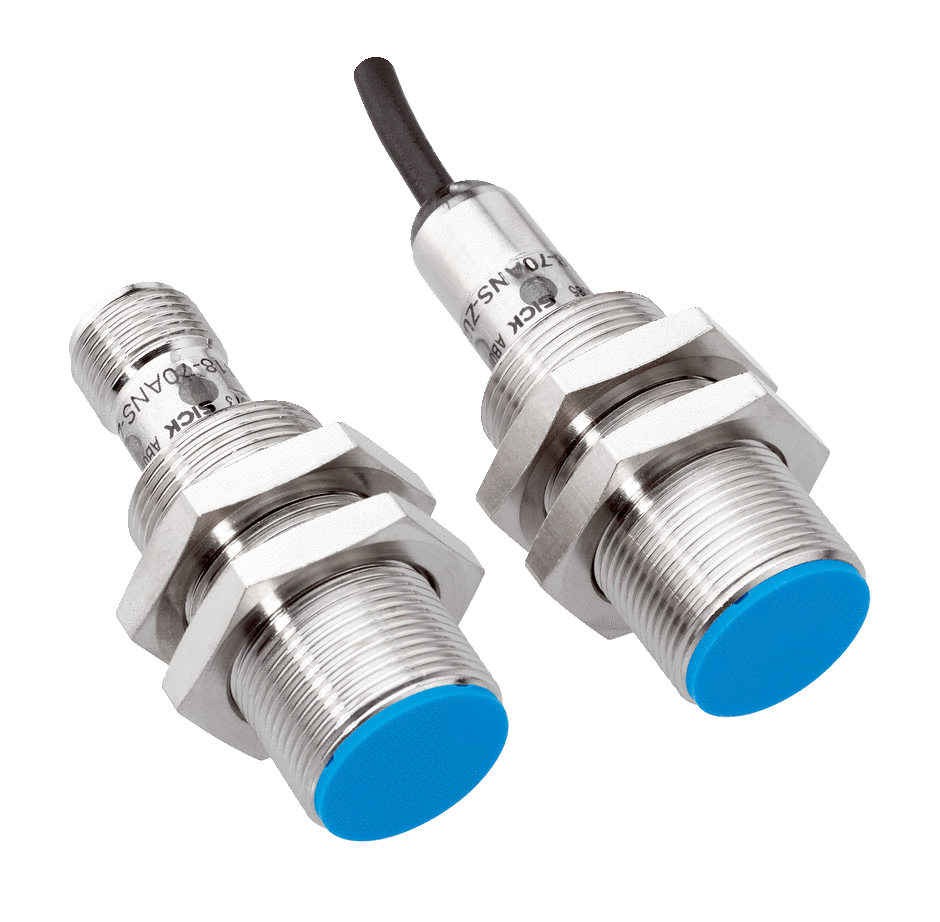

Il sensore di prossimità magnetico SICK MM18-70APS-ZUK (codice prodotto 1040029) è progettato per rilevare campi magnetici con una distanza di rilevamento fino a 70 mm. È dotato di un’uscita PNP con funzione normalmente aperta (NO) e utilizza un cavo a 3 fili lungo 2 metri per la connessione.

Caratteristiche Principali

– Rilevamento di magneti con distanze operative fino a 70 mm.

– Protezione contro cortocircuiti, inversione di polarità e soppressione degli impulsi all’accensione.

– Alloggiamento robusto in ottone nichelato con filettatura fine M18 x 1 mm.

– Grado di protezione IP67.

– Uscita PNP o NPN.

– Alta frequenza di commutazione.

– Indicatore di stato LED.

Benefici

– Operazione senza contatto che elimina interferenze da sporco, polvere e vibrazioni, aumentando la durata del sensore e riducendo i costi di manutenzione.

– Installazione salvaspazio grazie al design compatto.

– Grandi distanze operative con commutazione affidabile aumentano la produttività.

– Rilevamento universale senza contatto attraverso diverse sostanze, inclusi contenitori e tubi in plastica, pareti protettive in PTFE e pareti metalliche non magnetiche.

Specifiche Tecniche

– Dimensione filettatura: M18 x 1

– Alloggiamento: Cilindrico

– Portata nominale (Sn): 70 mm

– Portata assicurata (Sa): 56,7 mm

– Sensibilità magnetica: 0,7 mT

– Frequenza di commutazione: 1.000 Hz

– Uscita di commutazione: PNP

– Funzione di uscita: NO

– Cablaggio elettrico: DC 3 fili

– Grado di protezione: IP67

– Allineamento magnetico: Assiale

– Tipo di connessione: Cavo, 3 fili, 2 m

– Alloggiamento: Standard

Meccanica/Elettronica

– Lunghezza alloggiamento: 48 mm

– Tensione di alimentazione: 10 V DC … 30 V DC

– Ripple: ≤ 10%

– Consumo di corrente: ≤ 10 mA

– Caduta di tensione: ≤ 2 V

– Corrente di uscita (Ia): ≤ 200 mA

– Isteresi: 1% … 10%

– Ripetibilità: ≤ 1%

– Deriva termica (di Sr): ± 10%

– EMC: Secondo EN 60947-5-2

– Coppia di serraggio, max.: 40 Nm

– Protezione contro inversione di polarità: Presente

– Protezione contro cortocircuiti: Presente

– Materiale alloggiamento: Metallo, ottone nichelato

– Caratteristica speciale: Versione corta

– Protezione contro impulsi all’accensione: Presente

– Tempo di ritardo prima della disponibilità: ≤ 20 ms

– Temperatura ambiente di funzionamento: -25°C … 75°C

– Resistenza a shock/vibrazioni: 30 g, 11 ms / 10 … 55 Hz, 1 mm

– Materiale cavo: PUR/PVC

– Protezione contro rottura del filo: Non presente

– Accessori forniti: Dadi di fissaggio (2x)
