SICK 1041794

Ecco la scheda tecnica del prodotto SICK 1041794:

Descrizione del Prodotto

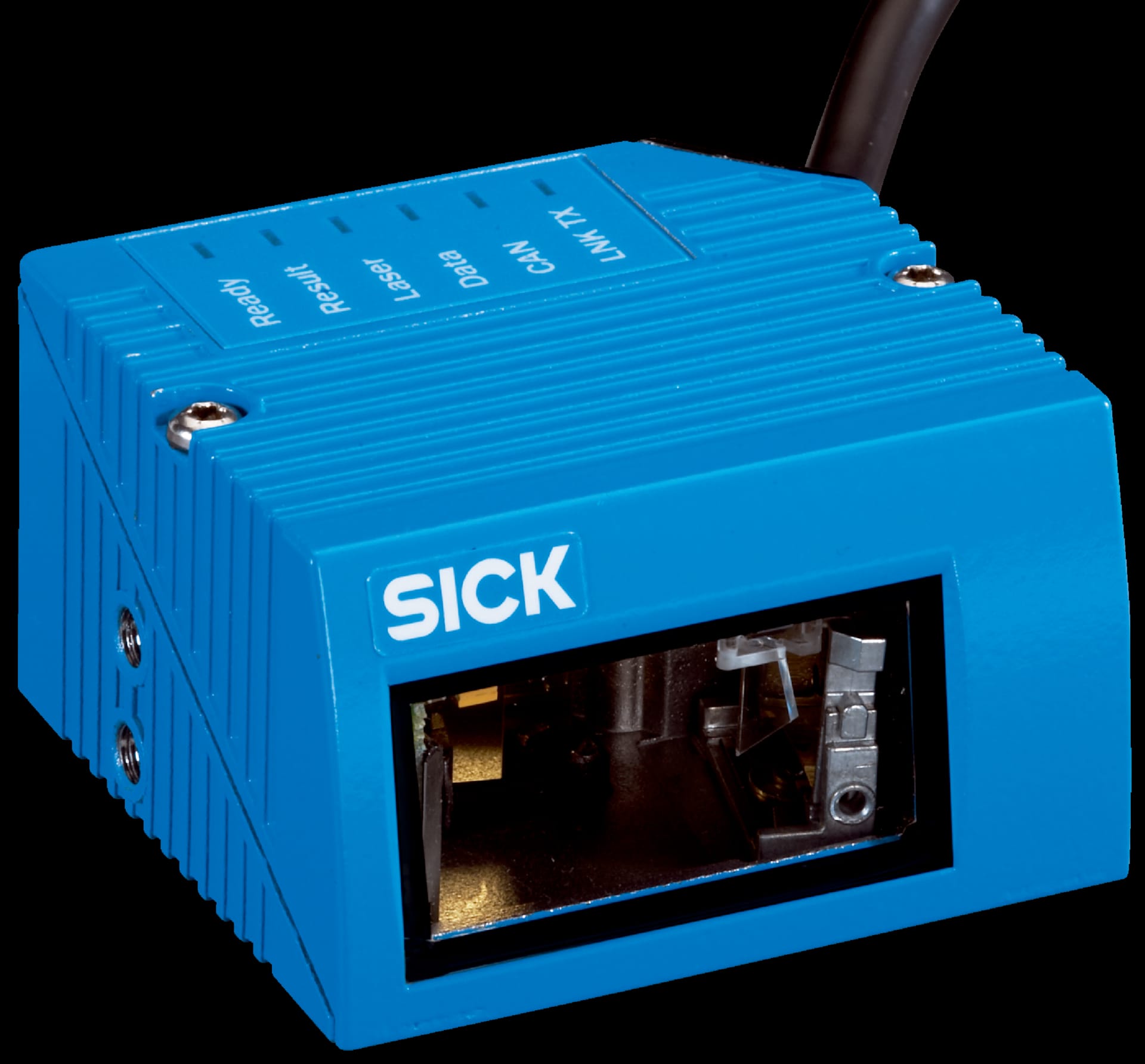

Il SICK CLV622-1000 (codice prodotto 1041794) è uno scanner di codici a barre a montaggio fisso progettato per applicazioni a corto raggio. Utilizza una scansione a rastro con messa a fuoco fissa e una sorgente luminosa laser visibile di colore rosso a 655 nm. Questo dispositivo è ideale per la lettura di codici a barre 1D in varie applicazioni industriali.

Caratteristiche Principali

– Versione: Corto raggio
– Tipo di connessione: Cavo
– Campo di lettura: Frontale
– Metodo di scansione: Scansione a rastro
– Tipo di sensore: Scanner a rastro
– Messa a fuoco ottica: Fissa
– Sorgente luminosa: Spot luminoso, laser visibile, rosso, 655 nm
– Classe laser: 2 (IEC 60825-1:2014, EN 60825-1:2014)
– Angolo di apertura: ≤ 50°
– Frequenza di scansione: 400 Hz … 1.200 Hz
– Risoluzione del codice: 0,15 mm … 0,5 mm
– Distanza di lettura: 55 mm … 200 mm
– Altezza del rastro, numero di linee, a distanza: 15 mm, 8 linee, 200 mm

Meccanica/Elettronica

– Tipo di connessione: 1 x connettore maschio D-Sub HD a 15 pin (0,9 m)
– Tensione di alimentazione: 10 V DC … 30 V DC
– Consumo di potenza: 4,5 W
– Alloggiamento: Alluminio pressofuso
– Colore dell’alloggiamento: Blu chiaro (RAL 5012)
– Materiale della finestra: Vetro
– Grado di protezione: IP65 (DIN 40 050)
– Classe di protezione: III (VDE 0106/IEC 1010-1)
– Peso: 225 g, con cavo di collegamento
– Dimensioni (L x P x A): 61 mm x 66 mm x 38 mm
– MTBF: 100.000 h
– MTTF: 40.000 h (diodo laser)

Prestazioni

– Strutture di codici leggibili: Codici 1D
– Tipi di codici a barre: Tutti i tipi di codici attuali, tra cui Code 39, Code 128, Code 93, Codabar, GS1-128/EAN 128, UPC/GTIN/EAN, Interleaved 2 of 5, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey
– Processo di stampa del codice: Etichetta (codici stampati)
– Rapporto di stampa: 2:1 … 3:1
– Numero di codici per scansione: 1 … 20 (decodificatore standard), 1 … 6 (SMART620)
– Numero di codici per intervallo di lettura: 1 … 50 (auto-discriminante)
– Numero di caratteri per intervallo di lettura: 1.500, 500 (per funzione multiplexer in operazione CAN)
– Numero di letture multiple: 1 … 99

Interfacce

– PROFINET: Sì
– Tipo di integrazione fieldbus: Opzionale tramite modulo fieldbus esterno CDF600-2
– Funzione: PROFINET Single Port, PROFINET Dual Port
– EtherCAT: Sì
– Tipo di integrazione fieldbus: Opzionale tramite modulo fieldbus esterno CDF600
– Seriali: Sì, RS-232, RS-422, RS-485
– Funzione: Host, AUX
– Velocità di trasmissione dati: 2.400 Baud … 115,2 kBaud, AUX: 57,6 kBaud (RS-232)
– CAN: Sì
– Funzione: Rete di sensori CAN SICK (master/slave, multiplexer/server)
– Velocità di trasmissione dati: 20 kbit/s … 1 Mbit/s
– CANopen: Sì
– Velocità di trasmissione dati: 20 kbit/s … 1 Mbit/s
– PROFIBUS DP: Sì
– Tipo di integrazione fieldbus: Opzionale tramite modulo fieldbus esterno CDF600-2
– DeviceNet™: Sì
– Tipo di integrazione fieldbus: Opzionale, tramite modulo di connessione esterno CDM + CMF
– Ingressi digitali: 4 (“Sensor 1”, “Sensor 2”, 2 ingressi tramite memoria di parametri opzionale CMC600 in CDB620/CDM420)
– Uscite digitali: 4 (“Result 1”, “Result 2”, 2 uscite tramite memoria di parametri opzionale CMC600 in CDB620/CDM420)
– Impulso di lettura: Ingressi digitali, non alimentati, interfaccia seriale, auto impulso, CAN
– Indicatori ottici: 6 LED (Ready, Result, Laser, Data, CAN, LNK TX)
– Indicatori acustici: Beeper/buzzer (disattivabile, assegnabile come funzione di indicazione del risultato)
– Software di configurazione: SOPAS ET

Dati Ambientali

– Compatibilità elettromagnetica (EMC): EN 61000-6-3 (2001-10) / EN 61000-6-2:2005
– Resistenza alle vibrazioni: EN 60068-2-6 (1995)
– Resistenza agli urti: EN 60068-2-27 (1993)
– Temperatura di esercizio: 0 °C … +40 °C
– Temperatura di stoccaggio: –20 °C … +70 °C
– Umidità relativa consentita: 90 %, non condensante
– Immunità alla luce ambientale: 2.000 lx, sul codice a barre
– Contrasto di stampa del codice a barre (PCS): ≥ 60 %

Note Generali

Per la connessione Ethernet, si prega di utilizzare una versione Ethernet del CLV6xx.
