SICK 1041971

Descrizione del Prodotto

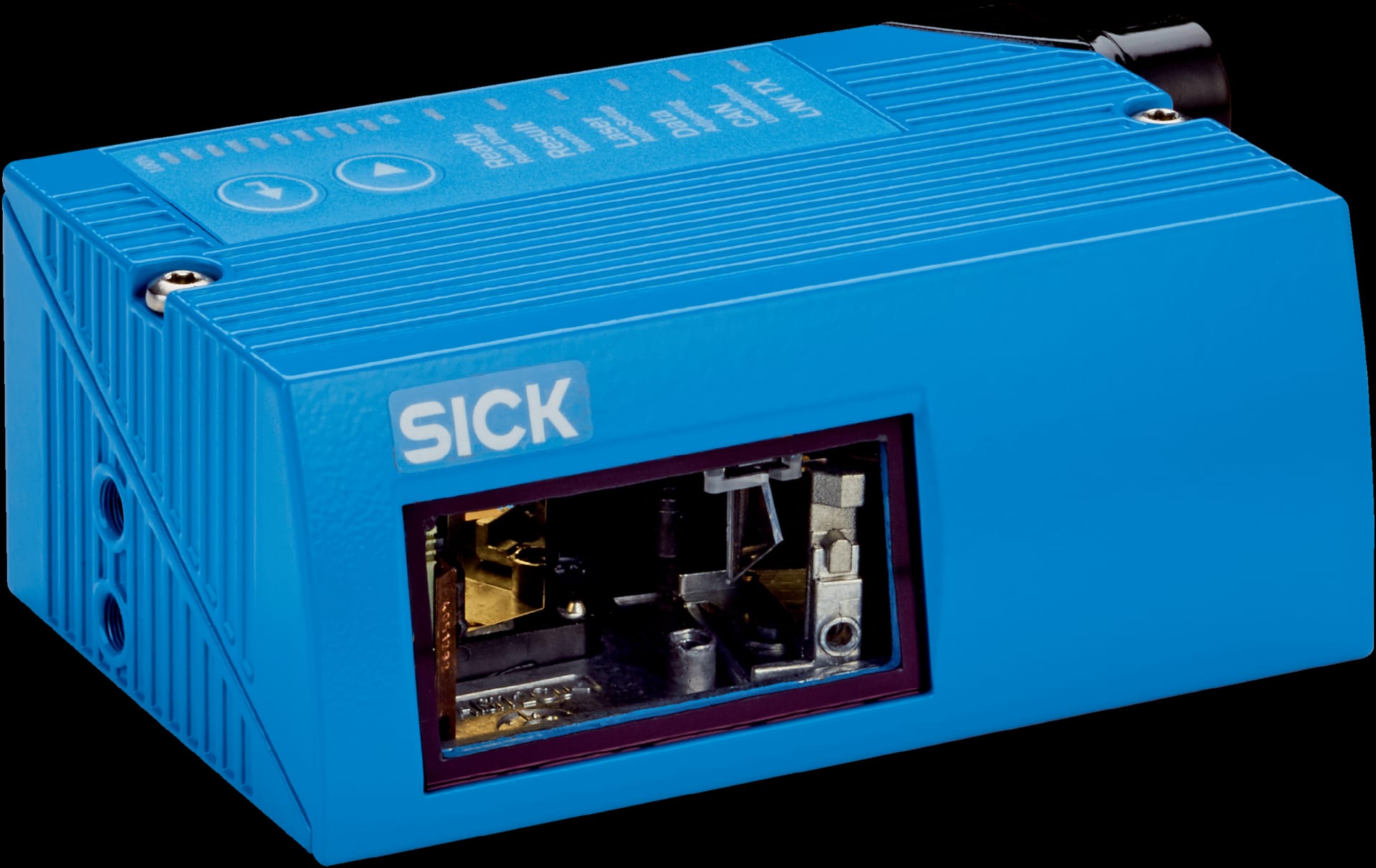

Il SICK CLV630-1120 (codice prodotto 1041971) è uno scanner di codici a barre a lungo raggio con emissione luminosa frontale. È progettato per applicazioni industriali che richiedono letture affidabili e veloci di codici a barre in ambienti difficili.

Caratteristiche Principali

• Pulsanti integrati per auto-setup e diagnostica di lettura.
• Barra LED integrata per indicazione dello stato.
• Interfacce integrate: CAN, Ethernet TCP/IP, PROFINET ed EtherNet/IP (a seconda della variante).
• Tecnologia SMART avanzata per la ricostruzione dei codici.
• Funzioni flessibili di ordinamento, filtraggio e logica.
• Software di configurazione SOPAS facile da usare.
• Frequenza di scansione elevata fino a 1.200 Hz.
• Capacità avanzate di diagnostica remota e monitoraggio della rete tramite Ethernet.

Vantaggi

• L’auto-setup intelligente e i pulsanti multifunzione riducono il tempo di messa in servizio.
• Aggiornamenti firmware facili tramite scheda di memoria microSD, senza necessità di PC.
• La tecnologia SMART migliorata legge codici danneggiati o parzialmente oscurati, aumentando i tassi di lettura.
• L’intelligenza avanzata dello scanner consente configurazioni sofisticate delle operazioni logiche, riducendo lo sforzo di programmazione del sistema di controllo. I dati vengono quindi forniti nel formato desiderato.
• Decodifica in tempo reale a velocità molto elevate.
• Affidabilità di lettura aumentata grazie alla potenza di calcolo ad alte prestazioni e a una frequenza di scansione elevata.

Specifiche Tecniche

• Versione: Lungo raggio.
• Tipo di connessione: Ethernet.
• Campo di lettura: Frontale.
• Design dello scanner: Scanner a raster.
• Messa a fuoco: Messa a fuoco fissa.
• Sorgente luminosa: Luce rossa visibile (655 nm).
• MTBF: 40.000 ore.
• Classe laser: 2 (EN 60825-1).
• Campo visivo: ≤ 50°.
• Risoluzione del codice: 0,35 mm … 1 mm.
• Distanza di lettura (alla risoluzione del codice): 60 mm … 735 mm (1 mm).
• Altezza del raster, numero di linee, a distanza: 15 mm, 8 linee, 200 mm.
• Riscaldamento: Opzionale.
• Frequenza di scansione: 400 Hz … 1.200 Hz.

Prestazioni

• Tipi di codici a barre supportati: Interleaved 2 of 5, Codabar, Code 128, Code 39, Code 93, GS1 DataBar, GS1-128/EAN 128, MSI/Plessey, Pharmacode, Telepen, UPC/GTIN/EAN.
• Rapporto di stampa: 2:1 … 3:1.
• Numero di codici per scansione: 1 … 20 (decoder standard), 1 … 6 (decoder SMART).
• Numero di codici per intervallo di lettura: 1 … 50 (auto-discriminante).
• Numero di caratteri per intervallo di lettura: 5.000, 500 (per funzione multiplexer in operazione CAN).
• Numero di letture multiple: 1 … 99.

Interfacce

• Seriale (RS-232, RS-422/485): Host, AUX.
• Velocità di trasmissione dati (Seriale): 2.400 Baud … 115 kBaud, AUX: 57,6 kBaud.
• Ethernet: Host, AUX.
• Protocollo (Ethernet): TCP/IP, EtherNet/IP, PROFINET, PROFINET Dual Port (opzionale tramite modulo di connessione esterno CDF600-2), EtherCAT (opzionale tramite modulo di connessione esterno CDF600).
• Velocità di trasmissione dati (Ethernet): 10/100 Mbit.
• CAN bus: SICK CAN sensor network (Master/Slave, Multiplexer/Server).
• Protocollo (CAN bus): CANopen, CSN (SICK CAN Sensor Network).
• Velocità di trasmissione dati (CAN bus): 20 kbit/s … 1 Mbit/s.
• PROFIBUS DP: Opzionale tramite modulo di connessione esterno (CDF600-2).
• DeviceNet: Opzionale tramite modulo di connessione esterno (CDM + CMF).
• Elementi di controllo: 2 pulsanti (funzioni di scelta e avvio/arresto).
• Scheda di memoria: Scheda di memoria microSD (flash card) 512 MB, opzionale.
• Ingressi di commutazione: 3 (“Sensor 1”, 2 ingressi tramite CMC600 opzionale in CDB620/CDM420).
• Uscite di commutazione: 2 (tramite CMC600 in CDB620/CDM420).
• Pulsazione di lettura: Auto pulse, CAN, Non alimentato, ingresso di commutazione “Sensor 1”, interfaccia seriale.
• Indicatori ottici: 6 LED (Pronto, Risultato, Laser, Dati, CAN, LNK TX, Barra grafica per visualizzare la percentuale di tasso di lettura (10 LED)).
• Indicatori acustici: Segnalatore acustico (può essere disattivato, può essere assegnato come funzione di indicazione del risultato).
• Software di configurazione: SOPAS.

Meccanica/Elettronica

• Connessione elettrica: 2 connettori cilindrici M12 (connettore maschio a 12 pin, connettore femmina a 4 pin) su connettore girevole.
• Tensione di esercizio: 18 V DC … 30 V DC.
• Consumo di potenza: 5 W.
• Alloggiamento: Alluminio pressofuso.
• Colore dell’alloggiamento: Blu chiaro (RAL 5012).
