SICK 1042078

Descrizione del Prodotto

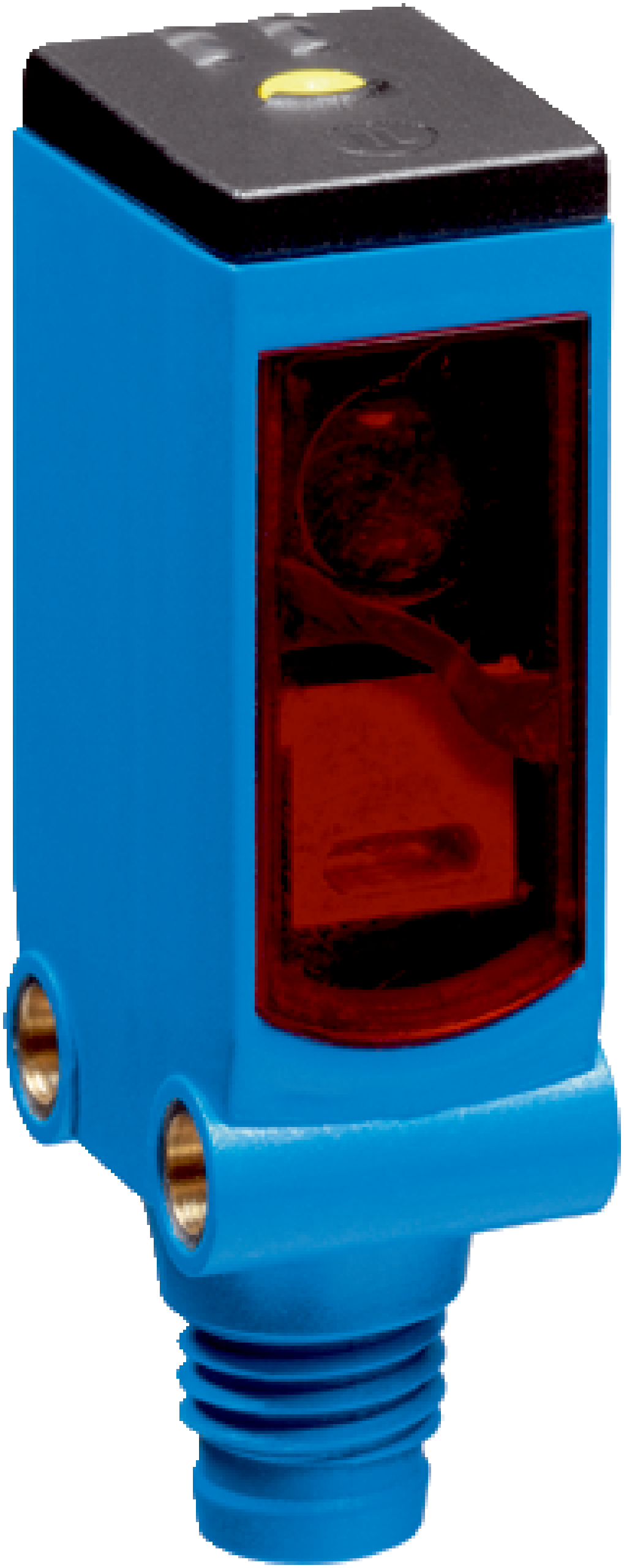

Il sensore fotoelettrico WL4S-3P2232 di SICK è un dispositivo a riflessione con autocollimazione, progettato per applicazioni industriali che richiedono un rilevamento preciso e affidabile.

Principio di Funzionamento

Questo sensore utilizza il principio della riflessione con autocollimazione, che consente un rilevamento stabile anche in ambienti polverosi o con superfici riflettenti.

Caratteristiche Tecniche

• Portata di Rilevamento:

  0 m … 3 m con riflettore standard; fino a 5 m con riflettori ottimizzati.

• Sorgente Luminosa:

  LED PinPoint a luce rossa visibile (650 nm).

• Dimensione del Punto Luminoso:

  Ø 45 mm a 1,5 m di distanza.

• Regolazione:

  Pulsante di teach-in singolo per una configurazione semplice.

• Tensione di Alimentazione:

  10 V DC … 30 V DC.

• Consumo di Corrente:

  ≤ 20 mA.

• Uscita di Commutazione:

  PNP complementare.

• Modalità di Commutazione:

  Commutazione chiaro/scuro.

• Corrente di Uscita Massima:

  ≤ 100 mA.

• Tempo di Risposta:

  < 0,5 ms.

• Frequenza di Commutazione:

  1.000 Hz.

• Tipo di Connessione:

  Connettore M8 a 4 poli.

• Materiale del Corpo:

  Plastica ABS con frontale in PMMA.

• Grado di Protezione:

  IP66/IP67.

• Temperatura di Funzionamento:

  -40 °C … +60 °C.

• Dimensioni (L x A x P):

  12,2 mm x 41,8 mm x 17,3 mm.

• Peso:

  30 g.

Vantaggi

• Allineamento rapido e preciso grazie al piccolo e intenso punto luminoso del LED PinPoint.

• Ottime prestazioni di rilevamento anche attraverso piccoli spazi e fori, facilitando l’integrazione nelle macchine.

• Regolazione semplice della soglia di commutazione tramite pulsante di teach-in.

• Monitoraggio della qualità del rilevamento per una diagnostica efficace.

• Funzione di blocco dei tasti e download dei parametri per prevenire impostazioni errate.

Applicazioni Tipiche

• Linee di confezionamento automatizzate per il conteggio e il posizionamento accurato di scatole o bottiglie.

• Rilevamento di contenitori o vassoi su nastri trasportatori ad alta velocità.

• Montaggio su bracci robotici o all’interno di macchinari con spazi ristretti.

Note

Per garantire prestazioni ottimali, si consiglia di utilizzare riflettori adeguati e di seguire le istruzioni di installazione fornite dal produttore.
