SICK 1049073

Descrizione del Prodotto

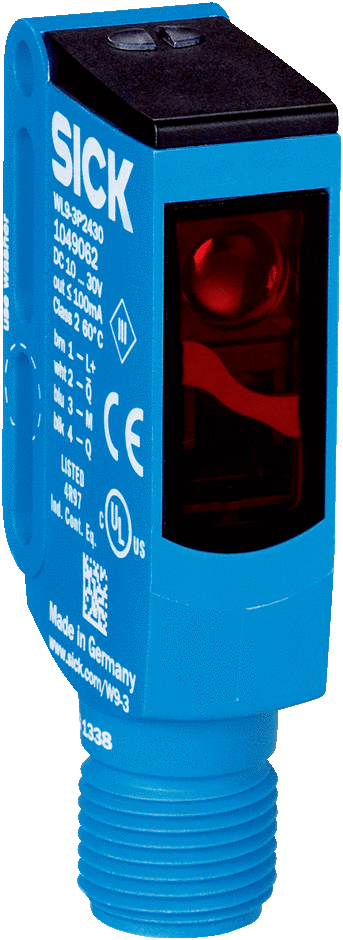

Il sensore fotoelettrico WL9-3N2430 di SICK è un sensore a riflessione con principio di autocollimazione, progettato per applicazioni industriali che richiedono rilevamento preciso e affidabile.

Caratteristiche Principali

– Principio di funzionamento: Sensore fotoelettrico a riflessione con autocollimazione
– Dimensioni (L x A x P): 12,2 mm x 52,2 mm x 23,6 mm
– Distanza di rilevamento massima: 0 m … 4 m
– Distanza di rilevamento: 0 m … 2,5 m
– Tipo di luce: Luce rossa visibile
– Sorgente luminosa: LED PinPoint
– Dimensione del punto luminoso (distanza): Ø 45 mm (1,5 m)
– Lunghezza d’onda: 650 nm
– Regolazione: Nessuna

Specifiche Meccaniche ed Elettroniche

– Tensione di alimentazione: 10 V DC … 30 V DC
– Ripple: < 5 Vpp
– Consumo di corrente: 30 mA
– Uscita di commutazione: NPN
– Funzione di uscita: Complementare
– Modalità di commutazione: Commutazione chiaro/scuro
– Corrente di uscita massima: ≤ 100 mA
– Tempo di risposta: < 0,5 ms
– Frequenza di commutazione: 1.000 Hz
– Tipo di connessione: Connettore maschio M12, 4 poli
– Protezione circuitale: A, B, C
– Classe di protezione: III
– Peso: 13 g

Materiali e Costruzione

– Materiale della custodia: Plastica VISTAL
– Materiale della superficie ottica: Plastica PMMA
– Grado di protezione: IP66/IP67/IP69K

Condizioni Ambientali

– Temperatura ambiente: -40°C … +60°C

Applicazioni Tipiche

Il sensore WL9-3N2430 è ideale per applicazioni industriali che richiedono un rilevamento preciso e affidabile di oggetti, come il controllo di presenza, il conteggio e il monitoraggio di posizioni.

Note

Per garantire prestazioni ottimali, si consiglia di utilizzare il sensore con i riflettori consigliati da SICK e di seguire le linee guida di installazione fornite nel manuale del prodotto.
