SICK 1051961

Descrizione del Prodotto

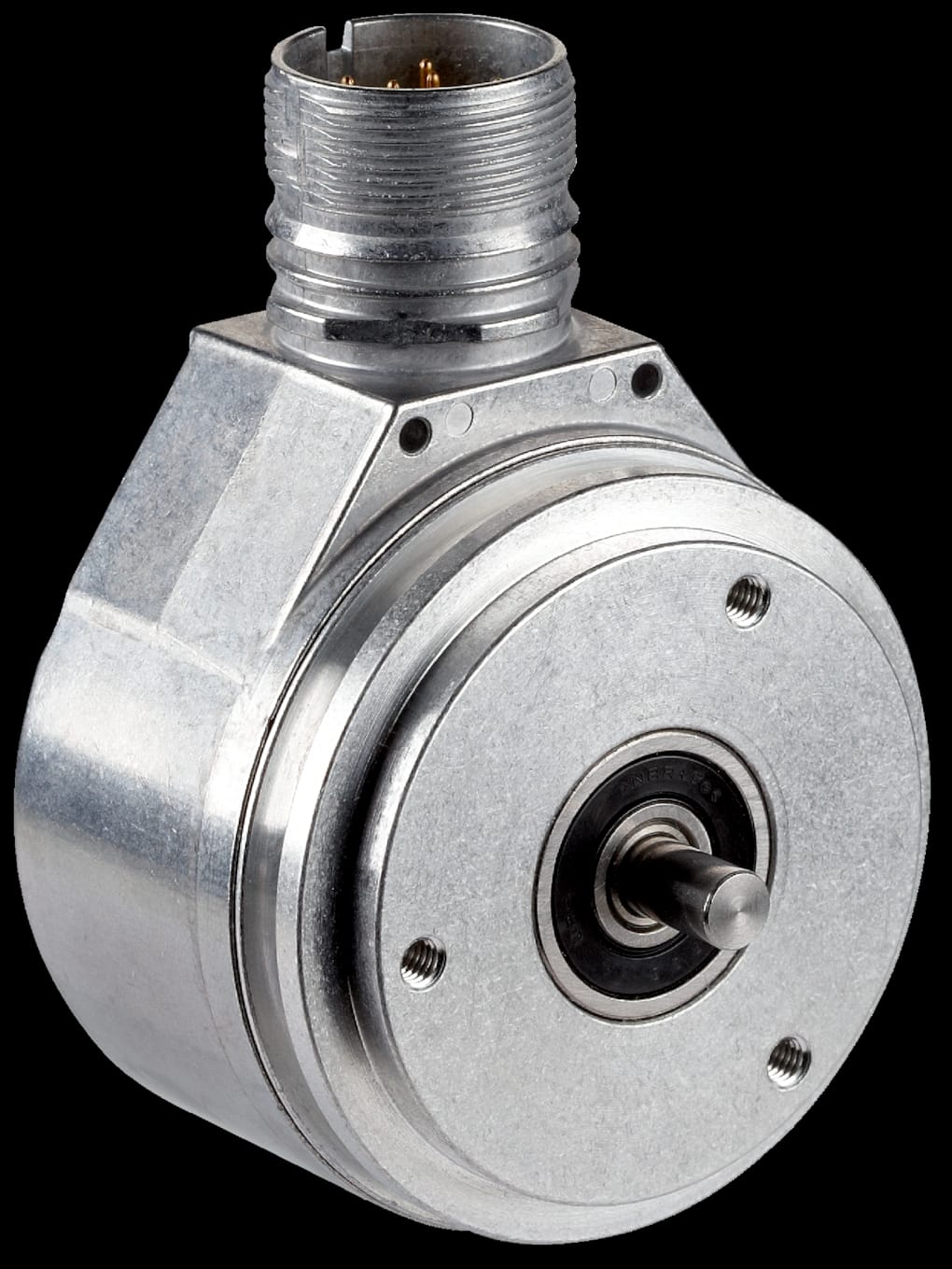

L’encoder incrementale DFS60B-S1AA03600 di SICK è progettato per applicazioni industriali che richiedono alta precisione e affidabilità. Con una risoluzione di 3.600 impulsi per giro, offre un’interfaccia di comunicazione TTL/RS-422 e un design meccanico con albero pieno e flangia servo da 6 mm x 10 mm.

Specifiche Tecniche

Prestazioni

– Impulsi per giro: 3.600

– Passo di misura: 90°, elettrico/impulsi per giro

– Deviazione del passo di misura per numero di linee non binario: ± 0,01°

– Limiti di errore: ± 0,05°

Interfacce

– Interfaccia di comunicazione: Incrementale

– Dettagli interfaccia: TTL / RS-422

– Numero di canali di segnale: 6

– Tempo di inizializzazione: 40 ms

– Frequenza di uscita: ≤ 600 kHz

– Corrente di carico: ≤ 30 mA

– Corrente operativa: 40 mA (senza carico)

Dati Elettrici

– Tipo di connessione: Connettore maschio, M23, 12 pin, radiale

– Tensione di alimentazione: 4,5 … 5,5 V

– Segnale di riferimento, numero: 1

– Segnale di riferimento, posizione: 90°, elettrico, logicamente associato con A e B

– Protezione contro cortocircuiti delle uscite: Sì

– MTTFd: tempo medio al guasto pericoloso: 300 anni (EN ISO 13849-1)

Dati Meccanici

– Design meccanico: Albero pieno, flangia servo

– Diametro dell’albero: 6 mm

– Lunghezza dell’albero: 10 mm

– Peso: + 0,3 kg

– Materiale dell’albero: Acciaio inossidabile

– Materiale della flangia: Alluminio

– Materiale dell’alloggiamento: Alluminio pressofuso

– Coppia di avviamento: 0,5 Ncm (+20 °C)

– Coppia operativa: 0,3 Ncm (+20 °C)

– Carico ammissibile sull’albero: 80 N (radiale), 40 N (assiale)

– Velocità operativa: ≤ 9.000 min⁻¹

– Momento d’inerzia del rotore: 6,2 gcm²

– Durata dei cuscinetti: 3,6 x 10¹⁰ giri

– Accelerazione angolare: ≤ 500.000 rad/s²

Dati Ambientali

– EMC: Conforme a EN 61000-6-2 e EN 61000-6-3

– Grado di protezione: IP67 lato alloggiamento, connettore maschio (IEC 60529); IP65 lato albero (IEC 60529)

– Umidità relativa ammissibile: 90% (Condensazione non permessa)

– Intervallo di temperatura operativa: –40 °C … +100 °C

– Intervallo di temperatura di stoccaggio: –40 °C … +100 °C, senza imballaggio

– Resistenza agli urti: 70 g, 6 ms (EN 60068-2-27)

– Resistenza alle vibrazioni: 30 g, 10 Hz … 2.000 Hz (EN 60068-2-6)

Classificazioni

– eCl@ss 5.0: 27270501

– eCl@ss 5.1.4: 27270501

– eCl@ss 6.0: 27270590

– eCl@ss 6.2: 27270590

– eCl@ss 7.0: 27270501

– eCl@ss 8.0: 27270501

– eCl@ss 8.1: 27270501

– eCl@ss 9.0: 27270501

– eCl@ss 10.0: 27270501

– eCl@ss 11.0: 27270501

– eCl@ss 12.0: 27270501

– ETIM 5.0: EC001486

– ETIM 6.0: EC001486

– ETIM 7.0: EC001486

– ETIM 8.0: EC001486

– UNSPSC 16.0901: 41112113

Informazioni Doganali

– Peso unitario: 0,343 kg

– Peso unitario netto: 0,343 kg

– Volume unitario: 2.187 cm³

– Paese di origine: Germania

– EAN: 4047084222795
