SICK 1053544

Descrizione del Prodotto

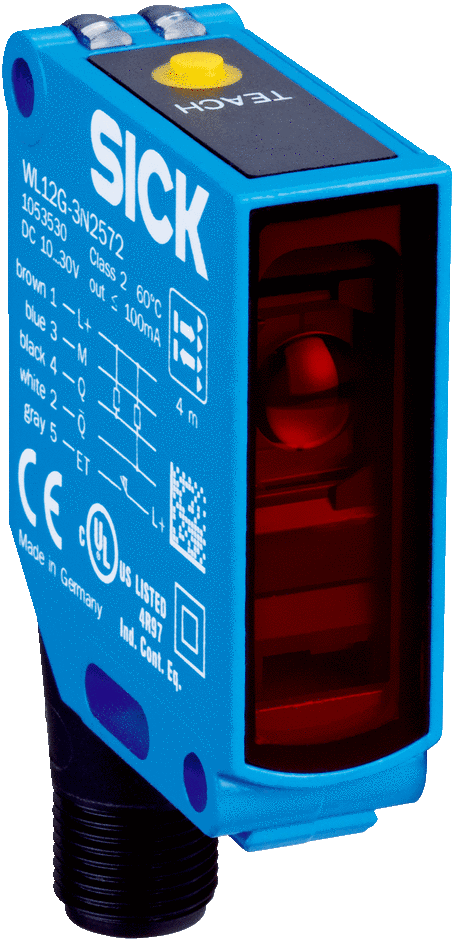

Il sensore fotoelettrico a riflessione con soppressione dello sfondo SICK 1053544 è progettato per applicazioni industriali che richiedono un rilevamento affidabile di oggetti trasparenti, come bottiglie in PET e film trasparenti. Grazie alla tecnologia LED PinPoint, offre un punto luminoso preciso che facilita l’allineamento rapido e semplice del sensore.

Caratteristiche Principali

– Rilevamento affidabile di oggetti trasparenti.

– Adattamento continuo della soglia (CTA) opzionale.

– Portata regolabile tramite potenziometro o pulsante di teach-in.

– Custodia robusta in metallo pressofuso per ambienti industriali.

– Punto luminoso rosso altamente visibile per un rilevamento versatile degli oggetti.

– Opzioni di montaggio versatili grazie al montaggio a coda di rondine, fori di montaggio e fori oblunghi.

– LED di stato altamente visibili.

Benefici

– Rilevamento affidabile di oggetti trasparenti, inclusi bottiglie in PET e film trasparenti.

– La tecnologia LED PinPoint fornisce un punto luminoso piccolo e preciso che consente un allineamento rapido e semplice del sensore.

– Caratteristiche di commutazione precise e rilevamento ad alte prestazioni degli oggetti aumentano la produttività.

– Alta immunità alle interferenze ottiche riduce le letture false.

– La custodia robusta in metallo (disponibile con rivestimento in Teflon® opzionale) richiede meno manutenzione grazie alla sua resistenza agli ambienti di pulizia ad alta pressione.

– LED di stato altamente visibili semplificano la messa in servizio, riducono i tempi di installazione e forniscono informazioni diagnostiche rapide.

– Installazione facile utilizzando gli accessori SICK.

Specifiche Tecniche

– Principio di rilevamento: Sensore fotoelettrico a riflessione con soppressione dello sfondo, autocollimazione.

– Dimensioni (L x A x P): 15,5 mm x 48,5 mm x 42 mm.

– Portata massima: 0 m … 4 m.

– Tipo di luce: Luce infrarossa.

– Sorgente luminosa: LED.

– Punto luminoso (distanza): Ø 100 mm (3 m).

– Lunghezza d’onda: 850 nm.

– Regolazione della sensibilità: Pulsante di teach-in.

– Tensione di alimentazione: 10 V DC … 30 V DC.

– Ripple: ≤ 5 Vpp.

– Consumo di corrente: ≤ 40 mA.

– Uscita di commutazione: PNP, commutazione alla luce, con ritardo di spegnimento di 50 ms.

– Tensione del segnale PNP ALTA / BASSA: Circa VS – 2,5 V / 0 V.

– Corrente di uscita Imax.: 100 mA.

– Tempo di risposta: ≤ 333 µs.

– Frequenza di commutazione: 1.500 Hz.

– Tipo di connessione: Connettore M12, 5 pin.

– Protezione del circuito: A, B, C, D.

– Classe di protezione: II.

– Peso: 120 g.

– Filtro di polarizzazione: Sì.

– Materiale della custodia: Pressofusione di zinco.

– Materiale delle ottiche: PMMA.

– Grado di protezione: IP66, IP67, IP69K.

– Temperatura ambiente di funzionamento: -40 °C … +60 °C.

– Temperatura ambiente di stoccaggio: -40 °C … +75 °C.

– Numero di file UL: UL No. NRKH.E181493 & cUL No. NRKH7.E181493.

Applicazioni

Il sensore SICK 1053544 è ideale per applicazioni industriali che richiedono il rilevamento preciso di oggetti trasparenti, come nel settore dell’imballaggio, dell’industria alimentare e delle bevande, e in ambienti con condizioni di pulizia rigorose.

Note

1) PL80A.

2) Vita media del servizio 100.000 h a Ta = +25 °C.

3) Modalità I, attenuazione del 10%.

4) Modalità II, attenuazione del 18%.

5) Valori limite, funzionamento in rete protetta da cortocircuito max. 8 A.

6) Non deve superare o scendere al di sotto di VS.

7) Senza carico.

8) Tempo di transito del segnale con carico resistivo.

9) Con rapporto luce/buio 1:1.

10) A = connessioni VS protette contro l’inversione di polarità.

11) B = ingressi e uscite protetti contro l’inversione di polarità.

12) C = soppressione delle interferenze.

13) D = uscite protette contro sovracorrente e cortocircuito.

14) Tensione di riferimento 50 V DC.

Riferimenti

Per ulteriori dettagli, consultare la scheda tecnica ufficiale del prodotto fornita da SICK.
