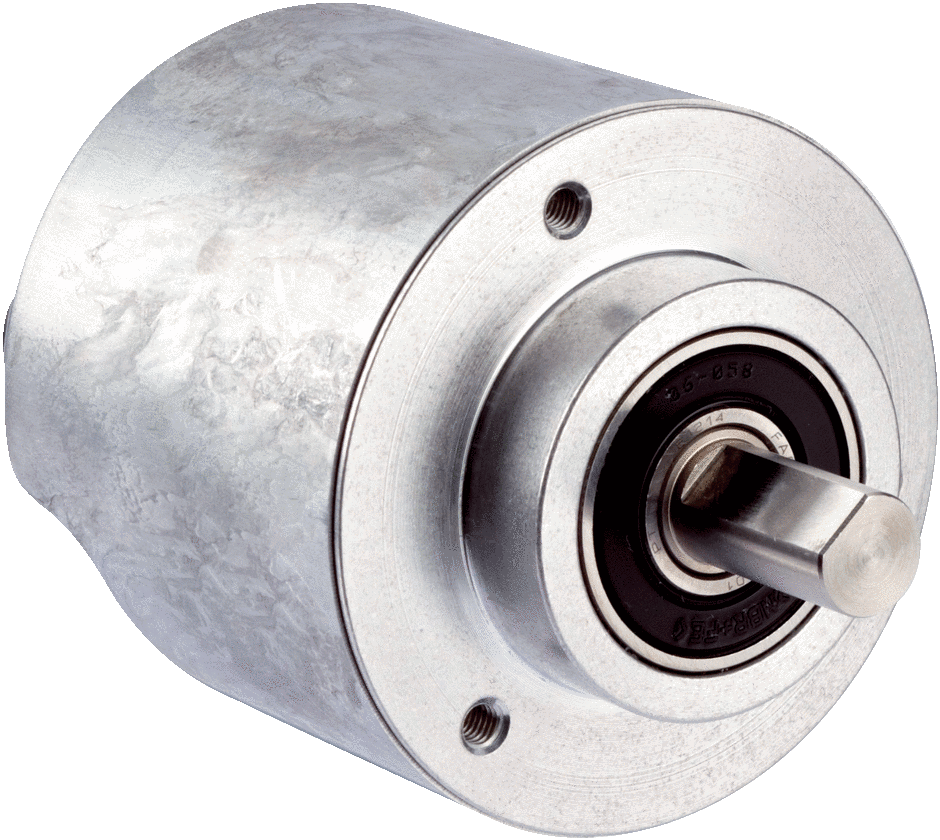

SICK 1055334

Descrizione del Prodotto

L’encoder assoluto SICK 1055334, modello AFM60A-S4IB018X12, è progettato per applicazioni industriali che richiedono precisione e affidabilità nella misurazione della posizione angolare. Questo dispositivo offre una risoluzione elevata e una comunicazione efficiente tramite l’interfaccia EtherNet/IP.

Caratteristiche Principali

– Risoluzione: 18 bit singleturn (262.144 passi per rivoluzione) e 12 bit multiturn (4.096 rivoluzioni).
– Interfaccia di comunicazione: EtherNet/IP.
– Alimentazione: 10-30 V DC.
– Materiale dell’alloggiamento: Alluminio.
– Grado di protezione: IP65/IP67.
– Temperatura operativa: da -40°C a +85°C.
– Diametro dell’albero: 10 mm.
– Lunghezza dell’albero: 19 mm.
– Connessione: 3 connettori M12 a 4 pin, assiali.

Specifiche Tecniche

– Numero massimo di passi per rivoluzione: 262.144.
– Numero massimo di rivoluzioni: 4.096.
– Errore limite: ±0,03°.
– Ripetibilità: 0,002°.
– Tempo di inizializzazione: circa 12 secondi.
– Coppia di avviamento: 0,5 Ncm a 20°C.
– Coppia operativa: 0,3 Ncm a 20°C.
– Velocità operativa massima: 9.000 giri/min.
– Durata dei cuscinetti: 3 x 10⁹ rivoluzioni.
– Materiale dell’albero: Acciaio inossidabile.
– Materiale della flangia: Alluminio.
– Materiale dell’alloggiamento: Alluminio.
– Consumo di potenza massimo: 3 W senza carico.
– Protezione contro l’inversione di polarità: Sì.
– MTTFd (tempo medio fino al guasto pericoloso): 80 anni secondo EN ISO 13849-1.
– Interfaccia elettrica: 3 connettori M12 a 4 pin, assiali.
– Velocità di trasmissione dati: 10 Mbit/s o 100 Mbit/s.
– RPI (intervallo di pacchetti richiesto): da 5 ms a 750 ms.
– DLR (Device Level Ring): Sì.
– EMC: Conforme a EN 61000-6-2 e EN 61000-6-3.
– Umidità relativa permessa: 90% (senza condensa).
– Temperatura di stoccaggio: da -40°C a +100°C.
– Resistenza agli urti: 100 g secondo EN 60068-2-27.
– Resistenza alle vibrazioni: 30 g da 10 Hz a 2.000 Hz secondo EN 60068-2-6.

Applicazioni

L’encoder assoluto SICK 1055334 è ideale per applicazioni che richiedono misurazioni precise della posizione e del movimento, come macchine utensili, robotica, sistemi di automazione industriale e applicazioni di controllo del movimento.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica ufficiale fornita dal produttore.
