SICK 1059034

Descrizione del Prodotto

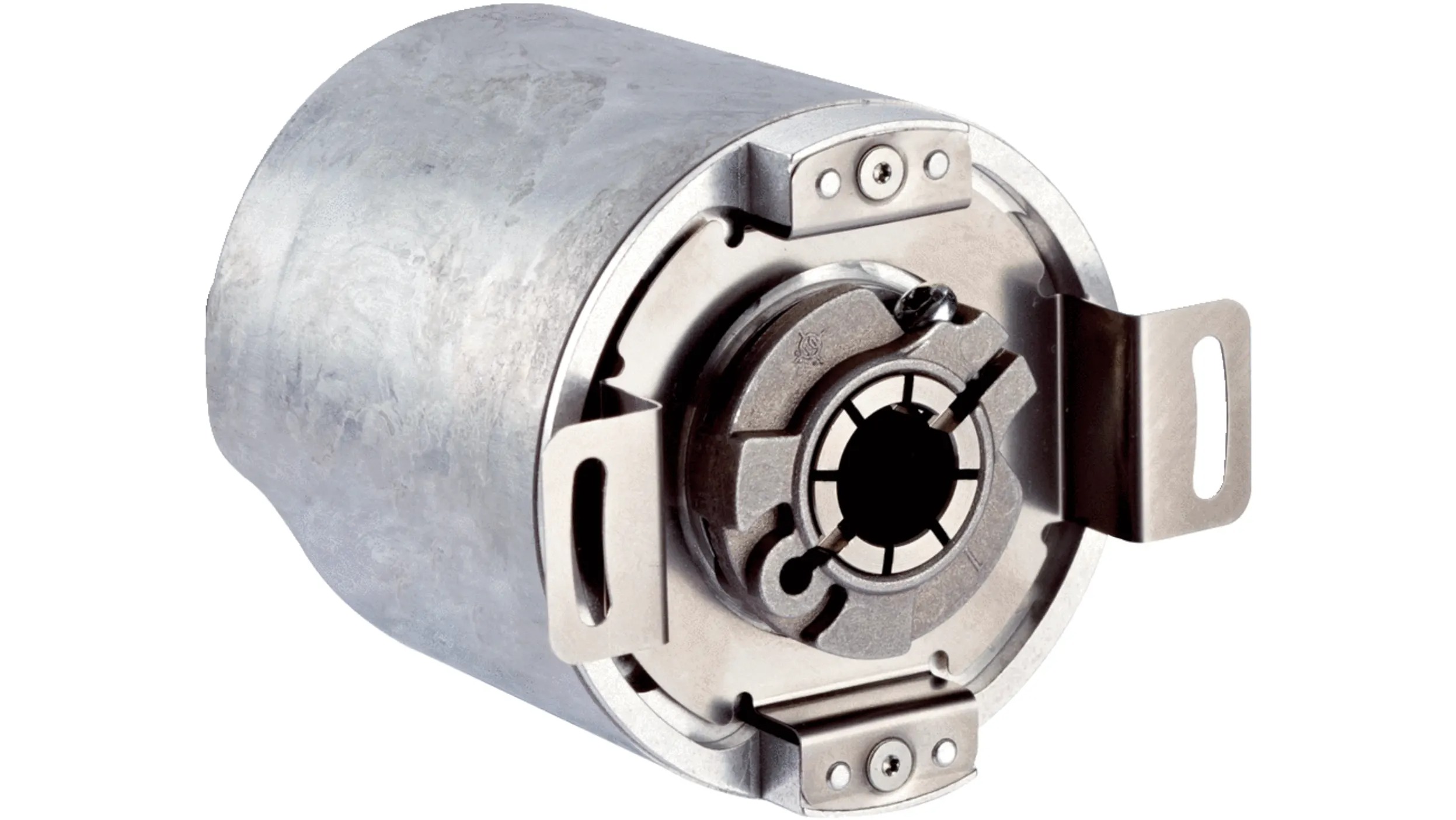

L’encoder assoluto SICK AFM60A-BENB018X12 (codice prodotto 1059034) è progettato per applicazioni industriali che richiedono alta risoluzione e precisione. ([southernele.com](https://southernele.com/sick-1059034-afm60a-benb018x12-absolute-encoder/?utm_source=openai))

Caratteristiche Principali

• Encoder assoluto ad alta risoluzione con fino a 30 bit (18 bit singleturn e 12 bit multiturn).
• Interfaccia di comunicazione: PROFINET-IO-RT.
• Tempo di aggiornamento dei dati inferiore a 5 ms.
• Funzionalità di diagnostica per velocità, posizione, temperatura e tempo di funzionamento.
• Display di stato tramite 5 LED.

Benefici

• Aumento della produttività grazie a funzioni di diagnostica intelligenti e trasferimento dati rapido.
• Miglioramento dell’affidabilità della rete grazie alla rilevazione precoce degli errori.
• Installazione semplice con varie opzioni di configurazione.
• Configurazione flessibile e alta risoluzione per diverse applicazioni.
• Massima disponibilità del sistema grazie alla tecnologia embedded switch.
• Design compatto ed economico.

Specifiche Tecniche

• Numero massimo di passi per rivoluzione: 262.144.
• Numero massimo di rivoluzioni: 4.096.
• Risoluzione: 18 bit x 12 bit.
• Errore massimo: ≤ 0,03°.
• Accuratezza di ripetizione: ≤ 0,002°.
• Tempo di inizializzazione: 6 s.
• Interfaccia meccanica: albero cavo cieco.
• Diametro dell’albero: 12 mm.
• Massa: 0,2 kg.
• Coppia di avviamento: 0,8 Ncm (a 20 °C).
• Coppia operativa: 0,6 Ncm (a 20 °C).
• Velocità operativa massima: 6.000 giri/min.
• Momento d’inerzia del rotore: 40 gcm².
• Durata dei cuscinetti: 3,0 x 10⁹ rivoluzioni.
• Accelerazione angolare massima: 500.000 rad/s².
• Materiale dell’albero: acciaio inossidabile.
• Materiale della flangia: alluminio.
• Interfaccia elettrica: 3 connettori M12, 4 pin, assiali.
• Interfaccia bus: PROFINET IO/RT Classe B.
• Velocità di trasmissione dati: 10 Mbit/s / 100 Mbit/s.
• Profilo encoder: V4.1 classe 3.
• RPI (Requested Packet Interval): 2 ms … 750 ms.
• DLR (Device Level Ring): 0.
• Funzionalità di funzionamento continuo: 1.
• EMC: conforme a EN 61000-6-2 e EN 61000-6-3.
• Grado di protezione: IP65 (secondo IEC 60529) lato albero, IP67 (secondo IEC 60529).
• Umidità relativa consentita: 90% (condensazione non ammessa).
• Temperatura di esercizio: -30 °C … 85 °C.
• Temperatura di stoccaggio: -40 °C … 100 °C, senza imballaggio.
• Resistenza agli urti: 100 g (secondo EN 60068-2-27).
• Resistenza alle vibrazioni: 30 g, 10 Hz … 2.000 Hz (secondo EN 60068-2-6).

Applicazioni

Grazie alla sua alta risoluzione e precisione, l’AFM60A-BENB018X12 è ideale per applicazioni industriali che richiedono misurazioni accurate di posizione e velocità, come macchine utensili, robotica e sistemi di automazione avanzati.

Note

Per ulteriori dettagli e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
