SICK 1059752

Descrizione del Prodotto

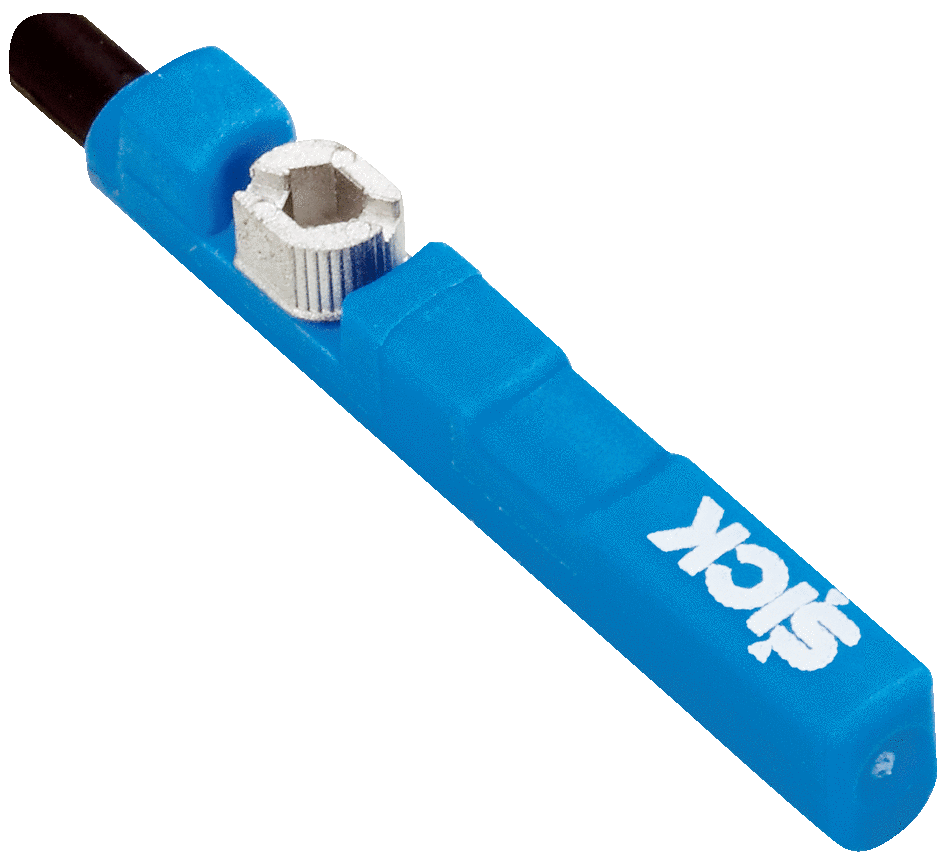

Il sensore magnetico SICK MZC1-4V3PS-KP0 (codice prodotto 1059752) è progettato per l’installazione in cilindri con scanalatura a C. Questo sensore compatto offre un’installazione semplice e affidabile, garantendo prestazioni elevate in applicazioni industriali.

Caratteristiche Principali

– Compatibile con cilindri, slitte lineari e pinze con scanalatura a C, come quelli di Festo o SMC.

– Disponibile con uscite PNP/NPN, cavi PUR e PVC, connettori M8 e M12.

– Vite di installazione combinata per chiave Allen e cacciavite a taglio.

– Alloggiamento del sensore molto corto, facilitando l’installazione su cilindri a corsa breve.

– Indicatore LED di funzionamento.

– Grado di protezione IP67/IP68/IP69K (a seconda del modello).

Benefici

– Riduzione dei costi di manutenzione grazie alla stabilità del sensore sotto shock e vibrazioni.

– Aumento della produttività grazie alla tecnologia GMR proprietaria di SICK e all’ASIC che garantiscono commutazioni precise ed eliminano segnali falsi.

– Installazione flessibile tramite chiave Allen o cacciavite a taglio.

– Montaggio rapido con installazione a ¼ di giro.

– Sostituzione del sensore senza necessità di smontare il cilindro dalla macchina.

– Alloggiamento in VISTAL estremamente robusto, prolungando la durata del sensore.

Specifiche Tecniche

– Frequenza di commutazione tipica: ±1.000 Hz.

– Uscita di commutazione: PNP.

– Funzione di uscita: NO (normalmente aperto).

– Cablaggio elettrico: DC a 3 fili.

– Tipo di cilindro: scanalatura a C.

– Tipi di cilindri con adattatore: cilindro a guida SMC CDQ2, cilindro a guida SMC ECDQ2.

– Lunghezza dell’alloggiamento: 23,7 mm.

– Grado di protezione: IP67/IP68/IP69K (secondo EN 60529).

– Tipo di connessione: cavo con connettore M8 a 3 pin, 0,3 m.

– Tensione di alimentazione: 10 V DC – 30 V DC.

– Consumo di corrente: ≤8 mA.

– Caduta di tensione: ≤2,5 V.

– Corrente di uscita: ≤100 mA.

– EMC: conforme a EN 60947-5-2.

– Materiale del cavo: PUR.

– Sezione del conduttore: 0,09 mm².

– Protezione contro l’inversione di polarità: presente.

– Protezione contro i cortocircuiti: presente.

– Materiale dell’alloggiamento: plastica.

– Protezione contro gli impulsi di avvio: assente.

– Ripetibilità: ≤0,1 mT.

– Distanza di superamento tipica: 7 mm.

– Shock/vibrazione: 30 g, 11 ms / 10 – 55 Hz, 1 mm.

– Temperatura di funzionamento: -30 °C – 80 °C.

– Classe di protezione: III.

– Isteresi tipica: ≤0,8 mT.

– Sensibilità al campo magnetico tipica: 4,25 mT.

Applicazioni

Il sensore MZC1-4V3PS-KP0 è ideale per il rilevamento della posizione del pistone in cilindri pneumatici con scanalatura a C, trovando applicazione in settori come l’automazione industriale, la robotica e la produzione di macchinari.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da SICK.
