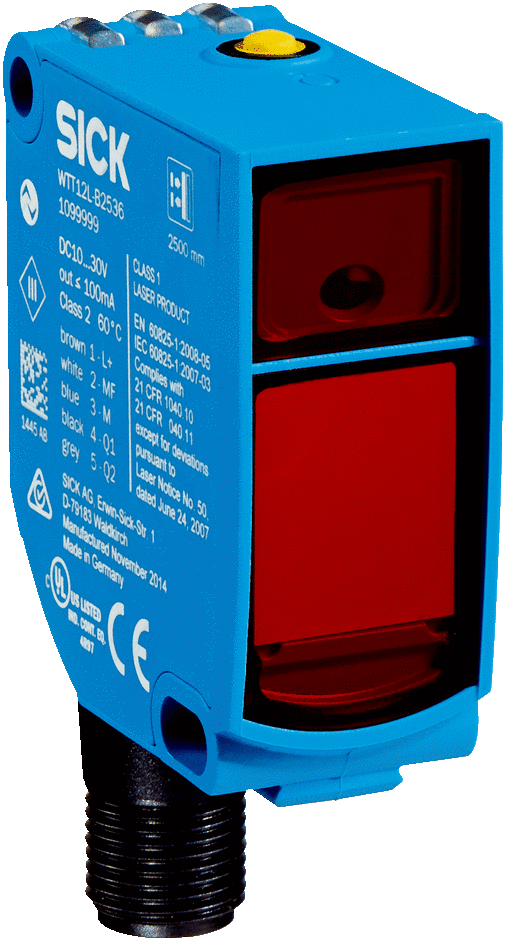

SICK 1072637

Descrizione del Prodotto

Il sensore fotoelettrico SICK WTT12L-B2562 (codice prodotto 1072637) è progettato per applicazioni industriali che richiedono un rilevamento preciso e affidabile. Utilizza la tecnologia di soppressione dello sfondo e il principio del tempo di volo ottico per garantire prestazioni elevate in diverse condizioni operative.

Caratteristiche Principali

– Principio di funzionamento: Sensore fotoelettrico di prossimità con soppressione dello sfondo e tempo di volo ottico.
– Dimensioni (L x A x P): 20 mm x 49,6 mm x 44,2 mm.
– Design della custodia: Rettangolare.
– Campo di rilevamento: 100 mm … 3.800 mm.
– Tipo di luce: Luce rossa visibile.
– Sorgente luminosa: Laser.
– Dimensione del punto luminoso (a 3.800 mm): Ø 18 mm.
– Lunghezza d’onda: 658 nm.
– Classe laser: 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11).
– Regolazione: Pulsante di teach-in singolo.

Specifiche Meccaniche ed Elettroniche

– Tensione di alimentazione: 10 V DC … 30 V DC.
– Ripple: < 5 Vpp.
– Consumo di corrente: 70 mA.
– Uscita di commutazione: Push-pull (PNP/NPN).
– Numero di uscite di commutazione: 2 (Q, /Q).
– Modalità di commutazione: Commutazione chiaro/scuro.
– Corrente di uscita massima: ≤ 100 mA.
– Tempo di risposta: ≤ 5 ms.
– Frequenza di commutazione: 100 Hz.
– Tipo di connessione: Connettore maschio M12, 5 pin.
– Protezione del circuito: A, B, C.
– Classe di protezione: III.
– Peso: 48 g.
– Materiale della custodia: Plastica, VISTAL®.
– Materiale delle ottiche: Plastica, PMMA.
– Grado di protezione: IP67.
– Temperatura operativa: –35 °C … +50 °C.
– Temperatura di stoccaggio: –40 °C … +70 °C.
– Tempo di riscaldamento: < 15 min.
– Tempo di inizializzazione: < 300 ms.

Parametri di Sicurezza

– MTTFD: 138 anni.
– DCavg: 0%.
– TM (tempo di missione): 20 anni.

Classificazioni

– eCl@ss 5.0: 27270904.
– eCl@ss 5.1.4: 27270904.
– eCl@ss 6.0: 27270904.
– eCl@ss 6.2: 27270904.
– eCl@ss 7.0: 27270904.
– eCl@ss 8.0: 27270904.
– eCl@ss 8.1: 27270904.
– eCl@ss 9.0: 27270904.
– eCl@ss 10.0: 27270904.
– eCl@ss 11.0: 27270904.
– eCl@ss 12.0: 27270903.
– ETIM 5.0: EC002719.
– ETIM 6.0: EC002719.
– ETIM 7.0: EC002719.
– ETIM 8.0: EC002719.
– UNSPSC 16.0901: 39121528.

Informazioni Aggiuntive

– Peso unitario: 86 g.
– Volume unitario: 321,18 cm³.
– Dimensioni: 6,000 x 5,300 x 10,100 cm.
– Paese di origine: Germania.
– EAN: 4047084353345.

Applicazioni Tipiche

Il sensore WTT12L-B2562 è ideale per applicazioni industriali che richiedono un rilevamento preciso di oggetti a distanze variabili, come il controllo di qualità, il monitoraggio di processi automatizzati e la gestione di materiali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita dal produttore.
