SICK 2109298

Descrizione del Prodotto

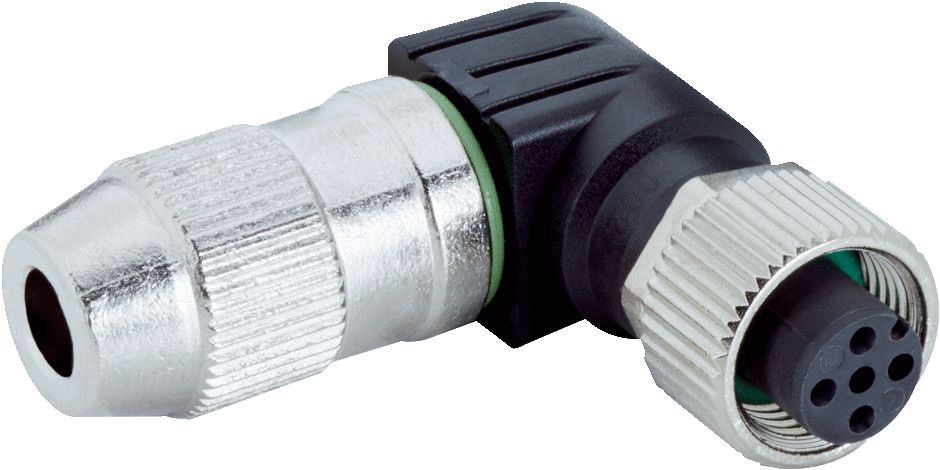

Il connettore SICK 2109298 è un connettore circolare M12 a 4 posizioni, progettato per applicazioni industriali che richiedono connessioni affidabili e sicure.

Specifiche Tecniche

– Tipo di connettore: Spina, prese femmina
– Numero di posizioni: 4
– Tipo di terminazione: IDC (Insulation Displacement Connection)
– Tipo di montaggio: Libero sospeso (In-Line), ad angolo retto
– Materiale del guscio: Zama pressofusa, nichelata
– Materiale dell’inserto: Poliuretano termoplastico (TPU)
– Colore: Nero
– Grado di protezione: IP67 – a tenuta di polvere e impermeabile
– Corrente nominale: 4 A
– Diametro del cavo consentito: 4 mm – 5,1 mm
– Temperatura operativa: da -25°C a +85°C

Caratteristiche Meccaniche

– Tipo di connessione: Connettore femmina, M12, 4-pin, angolato, codificato A
– Tipo di connessione: Connessione rapida IDC
– Bloccaggio del connettore: Connessione a vite
– Materiale del connettore: TPU
– Colore del connettore: Nero
– Materiale del dado di bloccaggio: Zama pressofusa, nichelata
– Materiale della guarnizione: FKM / PUR
– Coppia di serraggio: 0,6 Nm
– Larghezza tra le facce: 13 mm
– Diametro del cavo consentito: 4 mm – 5,1 mm
– Sezione trasversale consentita: 0,25 mm² – 0,5 mm²

Caratteristiche Elettriche

– Tensione di riferimento: ≤ 32 V AC/DC
– Tensione di impulso nominale: 0,8 kV
– Carico di corrente: 4 A
– Tipo di segnale: Cavo sensore/attuatore

Certificazioni e Protezioni

– Autorizzazioni: CE
– Grado di protezione: IP67
– Categoria di sovratensione: III
– Resistenza di isolamento: 100 MΩ
– Resistenza di isolamento specifica: 30 mΩ

Informazioni Ambientali

– Temperatura operativa ambiente, Testa: da -25°C a +85°C

Dimensioni e Peso

– Peso unitario: 26,0 grammi
– Volume unitario: 16,0 centimetri cubi (cm³)
– Misure: 4,000 x 1,000 x 4,000 mm

Origine

– Paese di origine: Germania

Note

– Il connettore è progettato per applicazioni industriali che richiedono connessioni affidabili e sicure.
