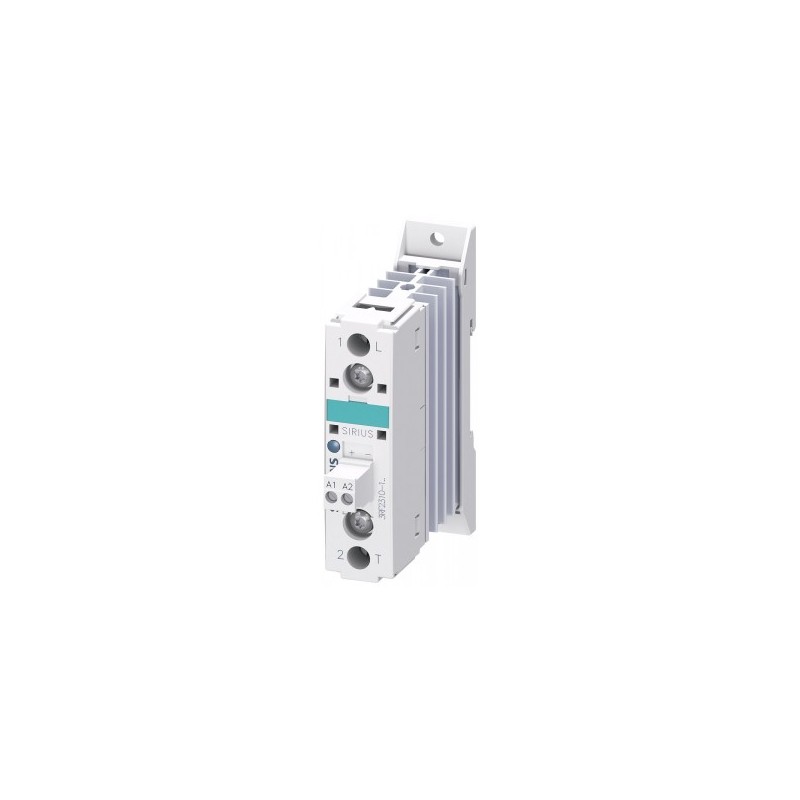

SIEMENS 3RF23101AA04

Descrizione del Prodotto

Il contattore statico monofase SIEMENS 3RF23101AA04 è progettato per il comando di carichi ohmici e induttivi, come elementi riscaldanti o valvole in impianti industriali. La commutazione silenziosa e senza usura lo rende ideale per ambienti sensibili al rumore, come uffici e ospedali. Grazie al dissipatore di calore integrato, è possibile l’installazione diretta nel quadro elettrico, risparmiando spazio sulla guida DIN. Inoltre, può essere ampliato con moduli funzionali standardizzati 3RF29 per applicazioni multiple.

Caratteristiche Tecniche

– Numero di fasi: 1
– Corrente nominale di impiego Ie per AC-1: 10,5 A
– Corrente nominale di impiego Ie per AC-51: 10,5 A
– Tensione nominale di comando Us per DC: 15-24 V
– Tensione di lavoro: 48-460 V AC
– Tipo di tensione per l’azionamento: DC
– Tipo di montaggio: Guida DIN
– Stile di terminazione: Morsetto a vite
– Temperatura di lavoro: da -25°C a +60°C
– Grado di protezione: IP20

Dimensioni

– Lunghezza: 22,5 mm
– Larghezza: 88 mm
– Altezza: 95 mm

Certificazioni e Conformità

– Conformità RoHS: Sì
– Omologazioni internazionali: IEC, UL/CSA

Accessori Compatibili

– Moduli funzionali 3RF29
– Spine di controllo
– Calotte coprimorsetti

Applicazioni Tipiche

– Comando di elementi riscaldanti
– Controllo di valvole in impianti di imbottigliamento
– Ambienti sensibili al rumore come uffici e ospedali

Note Aggiuntive

– Dissipatore di calore integrato per installazione diretta nel quadro elettrico
– Forma costruttiva compatta per risparmio di spazio sulla guida DIN
– Commutazione silenziosa e senza usura, ideale per frequenze di commutazione elevate
