SIEMENS 3RT19262EJ31

Descrizione del Prodotto

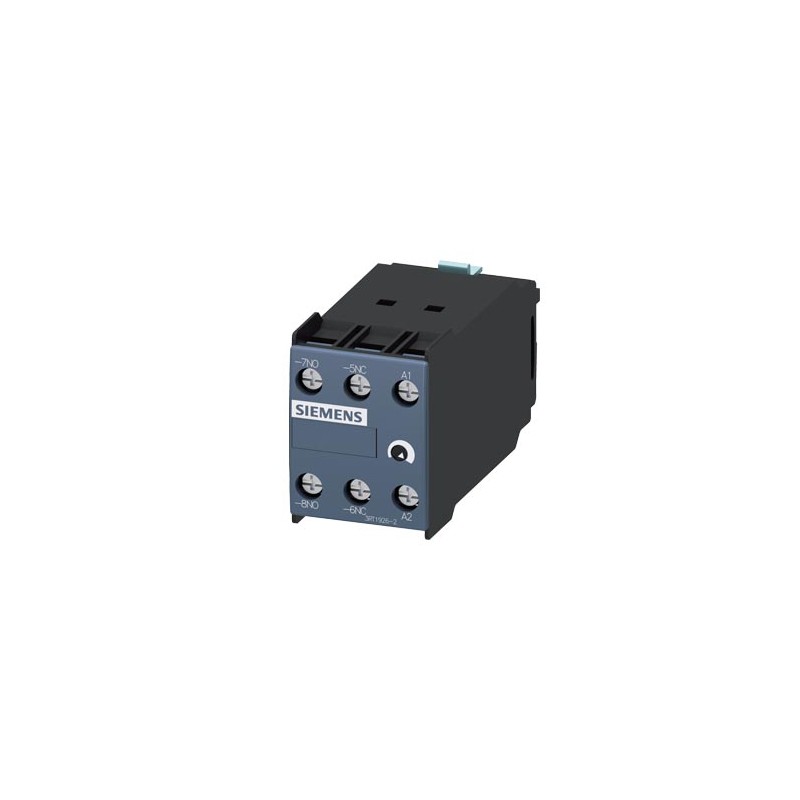

Il SIEMENS 3RT19262EJ31 è un blocchetto di contatti ausiliari a stato solido con ritardo all’eccitazione, progettato per essere montato frontalmente sui contattori della serie 3RT1. Questo modulo offre un intervallo di tempo regolabile da 5 a 100 secondi e funziona con una tensione di alimentazione di 24 V AC/DC. È dotato di 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), entrambi ritardati all’eccitazione.

Caratteristiche Tecniche Generali

– **Serie del prodotto:** SIRIUS

– **Tipo di prodotto:** Contatto ausiliario ritardato all’eccitazione

– **Designazione del tipo di prodotto:** 3RT19

– **Dimensioni compatibili del contattore:** S0 … S12

– **Tensione di isolamento (categoria di sovratensione III, grado di inquinamento 3):** 300 V

– **Tensione di tenuta a impulso nominale:** 4.000 V

– **Resistenza agli urti (IEC 60068-2-27):** 11g / 15 ms

– **Resistenza alle vibrazioni (IEC 60068-2-6):** 10 … 55 Hz: 0,35 mm

– **Durata di vita meccanica (cicli di manovra):** 10.000.000

– **Durata di vita elettrica (cicli di manovra) con AC-15 a 230 V:** 50.000

– **Intervallo di tempo impostabile:** 5 … 100 s

– **Precisione di taratura relativa al valore di fondo scala:** 15%

– **Tempo di ripristino:** 150 ms

– **Precisione di ripetibilità relativa:** 1%

Funzioni del Prodotto

– **Funzione circuito stella-triangolo:** No

Circuito di Comando

– **Tipo di tensione di alimentazione di comando:** AC/DC

– **Corrente di impiego dei contatti ausiliari con AC-15:**

– **Massima:** 3 A

– **Corrente di impiego dei contatti ausiliari come contatto NC con AC-15:**

– **A 24 V:** 3 A

– **A 250 V:** 3 A

– **Corrente di impiego dei contatti ausiliari come contatto NO con AC-15:**

– **A 24 V:** 3 A

– **A 250 V:** 3 A

– **Corrente di impiego dei contatti ausiliari con DC-13:**

– **A 24 V:** 1 A

– **A 125 V:** 0,2 A

– **A 250 V:** 0,1 A

Compatibilità Elettromagnetica

– **Immunità ai disturbi EMC (IEC 61812-1):** EN 61000-6-2

– **Disturbi condotti:**

– **Tipo burst (IEC 61000-4-4):** 2 kV collegamento di rete / 1 kV connettore di controllo

– **Tipo surge conduttore-terra (IEC 61000-4-5):** 2 kV

– **Tipo surge conduttore-conduttore (IEC 61000-4-5):** 1 kV

– **Disturbi indotti dal campo (IEC 61000-4-3):** 10 V/m

– **Scarica elettrostatica (IEC 61000-4-2):** 4 kV scarica contatti / 8 kV scarica atmosferica

Sicurezza

– **Grado di protezione IP lato frontale (IEC 60529):** IP20

– **Tipo di isolamento:** Isolamento base

Connessioni e Morsetti

– **Esecuzione del collegamento elettrico per circuito ausiliario e di comando:** Morsetti a vite

– **Sezioni di conduttore collegabili:**

– **Filo rigido:** 1 x (0,5 … 4,0 mm²), 2 x (0,5 … 2,5 mm²)

– **Filo flessibile con lavorazione dell’estremità del conduttore:** 1 x (0,5 … 2,5 mm²), 2 x (0,5 … 1,5 mm²)

– **Conduttori AWG filo rigido:** 2 x (20 … 14)

– **Conduttori AWG multifilare:** 2 x (20 … 14)

Montaggio e Dimensioni

– **Posizione di montaggio:** A piacere

– **Tipo di fissaggio:** Attaccabile

– **Dimensioni:**

– **Altezza:** 46 mm

– **Larghezza:** 33 mm

– **Profondità:** 73 mm

Condizioni Ambientali

– **Altitudine di installazione massima:** 2.000 m s.l.m.

Documentazione e Manuali

Per ulteriori informazioni, documentazione tecnica e manuali, è possibile consultare il sito ufficiale di Siemens o contattare il supporto tecnico autorizzato.
