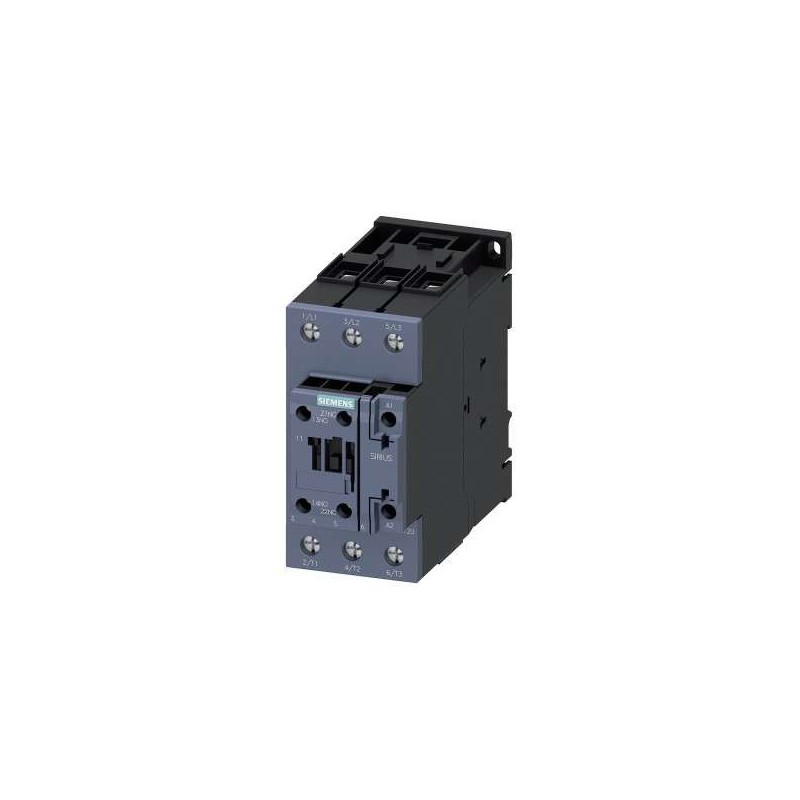

SIEMENS 3RT20371KB40

Descrizione del Prodotto

Il contattore di potenza SIEMENS 3RT20371KB40 è progettato per il comando di motori e circuiti ausiliari, particolarmente adatto per il collegamento diretto a dispositivi di controllo elettronici. Fa parte del sistema modulare SIRIUS, offrendo elevate prestazioni in una struttura compatta e garantendo un’elevata affidabilità dei contatti. È combinabile con altri componenti per formare partenze motore e dispone di blocchetti di contatti ausiliari integrati per semplificare l’installazione. I morsetti frontali facilitano il cablaggio, e il dispositivo è tropicalizzato e omologato a livello mondiale.

Caratteristiche Principali

– Tipo di tensione per l’azionamento: DC

– Potenza di esercizio nominale in AC-3, 400 V: 30 kW

– Tensione nominale di comando Us DC: 24 V

– Corrente nominale di esercizio Ie in AC-1, 400 V: 80 A

– Corrente nominale di esercizio Ie in AC-3, 400 V: 65 A

– Corrente nominale di esercizio Ie in AC-4, 400 V: 55 A

– Numero di contatti principali NO: 3

– Numero di contatti ausiliari NO: 1

– Numero di contatti ausiliari NC: 1

– Tipo di connessione al circuito di corrente principale: Connessione a vite

– Adatto per montaggio modulare: Sì

Specifiche Tecniche

– Tensione di alimentazione di comando con DC: 24 V

– Fattore campo di lavoro valore nominale tensione di alimentazione di comando della bobina magnetica con DC: 0,8…1,2

– Esecuzione del limitatore di sovratensione: Con varistore

– Corrente di spunto valore medio: 0,9 A

– Corrente di ritenuta valore medio: 40 mA

– Potenza di attrazione della bobina magnetica con DC: 21,5 W

– Potenza di ritenuta della bobina magnetica con DC: 1 W

– Ritardo di chiusura con DC: 35…80 ms

– Ritardo di apertura con DC: 30…55 ms

– Durata dell’arco: 10…20 ms

– Esecuzione del comando del comando di commutazione: Standard A1 – A2

Dimensioni e Peso

– Altezza: 114 mm

– Larghezza: 55 mm

– Profondità: 130 mm

– Peso netto: 1,124 kg

Certificazioni e Conformità

– Conformità RoHS: Sì, dal 01/10/2014

– Obbligo di ritiro WEEE (2012/19/UE): Sì

– REACH Art. 33: Contiene piombo (CAS-No. 7439-92-1) in concentrazioni superiori allo 0,1% in peso

Applicazioni

Il contattore SIEMENS 3RT20371KB40 è ideale per il comando di motori e circuiti ausiliari, specialmente per il collegamento diretto a dispositivi di controllo elettronici. È adatto per uscite PLC da 2 A e può essere utilizzato in combinazione con altri componenti del sistema modulare SIRIUS per formare partenze motore.

Documentazione

– Scheda tecnica PDF

– Manuali, certificati, FAQ

– Galleria immagini e dati per M-CAD ed E-CAD

Note

Per ulteriori informazioni e per ordinare questo prodotto, si prega di contattare il proprio partner locale per ricambi e riparazioni.
