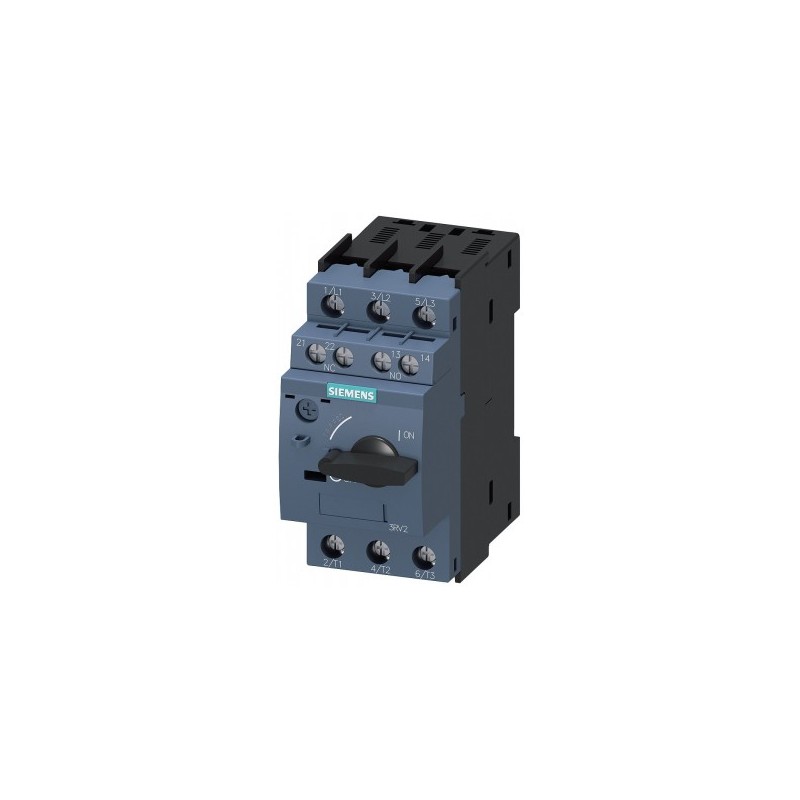

SIEMENS 3RV20214CA15

Descrizione del Prodotto

L’interruttore automatico di protezione motore SIEMENS 3RV20214CA15 è progettato per la protezione dei motori contro sovraccarichi e cortocircuiti. Appartiene alla serie SIRIUS 3RV2 ed è adatto per l’uso con motori IE3/IE4 e per la commutazione di corrente continua. ([mall.industry.siemens.com](https://mall.industry.siemens.com/mall/en/us/Catalog/Product/3RV2021-4CA15?utm_source=openai))

Caratteristiche Principali

– Classe di intervento: 10

– Corrente di sgancio termico regolabile: 16…22 A

– Corrente di sgancio magnetico: 286 A

– Tensione nominale di esercizio: 690 V

– Potenza nominale di esercizio in AC-3: 5,5 kW a 230 V; 11 kW a 400 V

– Potere di interruzione nominale estremo in cortocircuito (Icu): 55 kA a 400 V

– Numero di poli: 3

– Tipo di connessione al circuito principale: morsetti a vite

– Grado di protezione: IP20

– Dimensioni (L x A x P): 45 mm x 97 mm x 97 mm

– Peso: 0,377 kg

– Tipo di elemento di comando: manopola a rotella

– Con contatti ausiliari integrati: 1 NO + 1 NC

– Con protezione termica integrata: sì

– Rilevamento mancanza di fase: sì

– Con sganciatore di minima tensione integrato: no

– Esecuzione del dispositivo: montaggio fisso

– Conformità alle direttive RoHS: sì

– Paese di origine: Germania

– Codice HS: 85362090

– EAN: 4011209841284

– UPC: 662643924381

– Codice prodotto: 3RV20214CA15

– Produttore: Siemens

– Gruppo di prodotti: 5333

– Codice di gruppo: R711

– Conformità alle normative internazionali: IEC, UL/CSA

– Opzioni per aree a rischio di esplosione: ATEX, IEC Ex

– Applicazioni: protezione motore, protezione impianto, protezione da cortocircuito di avviatori combinati, protezione trasformatore, interruttore principale e di ARRESTO DI EMERGENZA, impiego in reti IT

– Accessori disponibili: blocchetti di contatti ausiliari, sganciatori ausiliari, blocchetti di contatti di segnalazione, sistema di alimentazione SIRIUS 3RV29

– Sostituisce la serie costruttiva 3RV1

– Parte del sistema modulare SIRIUS

– Riduzione delle perdite di energia grazie all’ottimizzazione delle unità di sgancio bimetalliche

– Minore riscaldamento del quadro elettrico

– Possibilità di utilizzare condizionatori d’aria per quadri elettrici di dimensioni ridotte

– Adatto per il funzionamento in sistemi IT (reti IT)

– Potenza di esercizio nominale in AC-3: 5,5 kW a 230 V; 11 kW a 400 V; 11 kW a 500 V; 18,5 kW a 690 V

– Potere di interruzione nominale estremo in cortocircuito (Icu): 100 kA a 240 V; 55 kA a 400 V; 10 kA a 500 V; 4 kA a 690 V

– Corrente di sgancio termico: 16…22 A

– Corrente di sgancio magnetico: 286 A

– Corrente a pieno carico (FLA) per motore trifase: 22 A a 480 V; 22 A a 600 V

– Potenza meccanica erogata [hp] per motore monofase in corrente alternata: 1,5 hp a 110/120 V; 3 hp a 230 V

– Potenza meccanica erogata [hp] per motore trifase: 7,5 hp a 200/208 V; 7,5 hp a 220/230 V

– Corrente di impiego dei contatti ausiliari con AC-15: 2 A a 24 V; 0,5 A a 120 V; 0,5 A a 125 V; 0,5 A a 230 V

– Corrente di impiego dei contatti ausiliari con DC-13: 1 A a 24 V; 0,15 A a 60 V

– Funzione del prodotto: rilevamento di mancanza fase

– Esecuzione dello sganciatore di sovraccarico: termico

– Potere di interruzione di servizio in cortocircuito (Ics) con AC: 100 kA a 240 V; 25 kA a 400 V; 5 kA a 500 V; 2 kA a 690 V

– Potere di interruzione estremo in cortocircuito (Icu): 100 kA a 240 V; 55 kA a 400 V; 10 kA a 500 V; 4 kA a 690 V

– Valore di intervento corrente dello sganciatore di cortocircuito istantaneo: 286 A

– Conformità alle direttive RoHS: dal 01/10/2009

– Obbligo di ritiro secondo la direttiva WEEE (2012/19/UE): sì

– Obbligo di informazione secondo l’art. 33 del regolamento REACH: piombo (CAS-No. 7439-92-1) > 0,1% (w/w)

– Numero SCIP: non disponibile

– Classificazioni: eClass 12 27-37-04-01; eClass 14 27-37-04-01; eClass 6 27-37-04-01; eClass 7.1 27-37-04-01; eClass 8 27-37-04-01; eClass 9 27-37-04-01; eClass 9.1 27-37-04-01; ETIM 7 EC000074; ETIM 8 EC000074; ETIM 9 EC000074; IDEA 4 4845; UNSPSC 15 39-12-16-01

– Informazioni aggiuntive: per ulteriori informazioni sul prodotto, consultare il sito web del produttore
