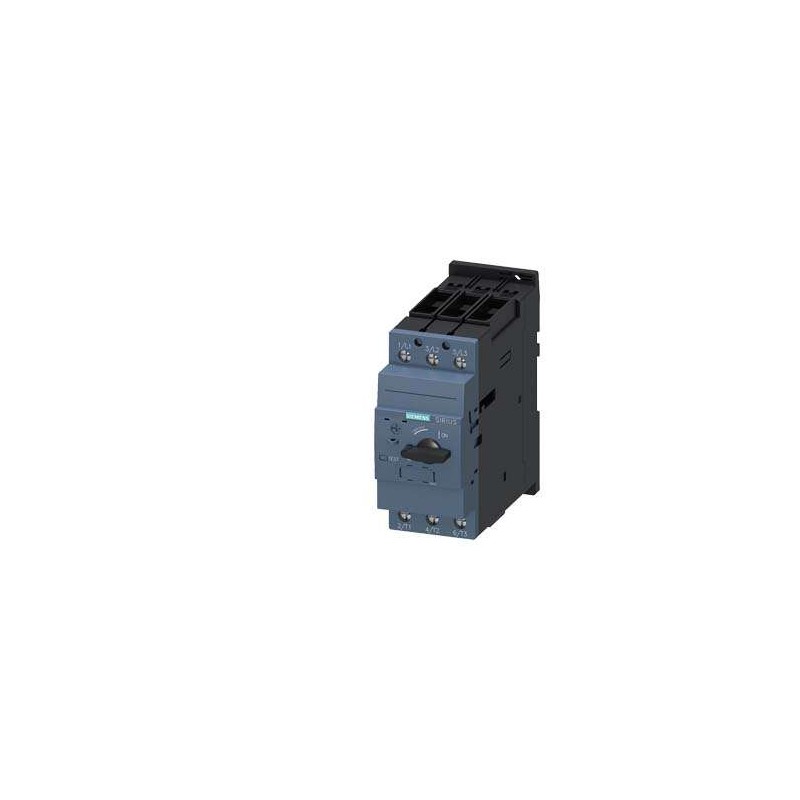

SIEMENS 3RV20314EB10

Descrizione del Prodotto

Interruttore automatico di protezione motore SIRIUS 3RV20314EB10, grandezza S2, classe 20, con sganciatore termico regolabile da 22 a 32 A e sganciatore magnetico a 416 A. Terminali a vite e capacità di interruzione standard.

Caratteristiche Tecniche

– Corrente nominale: 32 A
– Tensione nominale di esercizio: 690 V AC
– Frequenza di esercizio: 50/60 Hz
– Potenza nominale di esercizio:
– 7,5 kW a 230 V AC-3
– 15 kW a 400 V AC-3
– 18,5 kW a 500 V AC-3
– 30 kW a 690 V AC-3
– Corrente di sgancio termico regolabile: 22…32 A
– Corrente di sgancio magnetico: 416 A
– Numero di poli: 3
– Tipo di connessione: Terminali a vite
– Tipo di attuatore: Manopola rotativa
– Classe di intervento: CLASS 20
– Sensibilità alla mancanza di fase: Sì
– Grado di protezione: IP20
– Dimensioni (H x L x P): 140 mm x 55 mm x 149 mm
– Peso netto: 1,084 kg
– Temperatura ambiente di esercizio: -20…+60 °C
– Temperatura di stoccaggio: -50…+80 °C
– Umidità relativa durante l’esercizio: 10…95%
– Potere di interruzione in cortocircuito:
– 100 kA a 240 V AC
– 65 kA a 400 V AC
– 10 kA a 500 V AC
– 4 kA a 690 V AC
– Conformità alle normative: CCC, CSA, EAC, UL, CE, VDE, RoHS
– Paese di origine: Germania
– Codice HS: 85362010
– EAN: 4011209930254
– UPC: 887621919948
– Codice articolo Siemens: 3RV20314EB10
– Gruppo di prezzo: PA6
– Fattore metallo: LBP—–
– Conformità RoHS: Sì, dal 15/10/2014
– Obbligo di ritiro WEEE (2012/19/UE): Sì
– Obbligo di informazione REACH Art. 33: Piombo (CAS-No. 7439-92-1) > 0,1% (w/w)
– Numero SCIP: Non disponibile
– Classificazioni:
– eClass 12: 27-37-04-01
– ETIM 9: EC000074
– UNSPSC 15: 39-12-16-01

Applicazioni

Progettato per la protezione dei motori trifase fino a 30 kW a 690 V AC, garantendo un’affidabile protezione contro sovraccarichi e cortocircuiti. Adatto per l’uso in sistemi IT e conforme alle normative internazionali.

Note

Per ulteriori dettagli e documentazione tecnica, consultare il sito ufficiale di Siemens o contattare il rappresentante locale.
