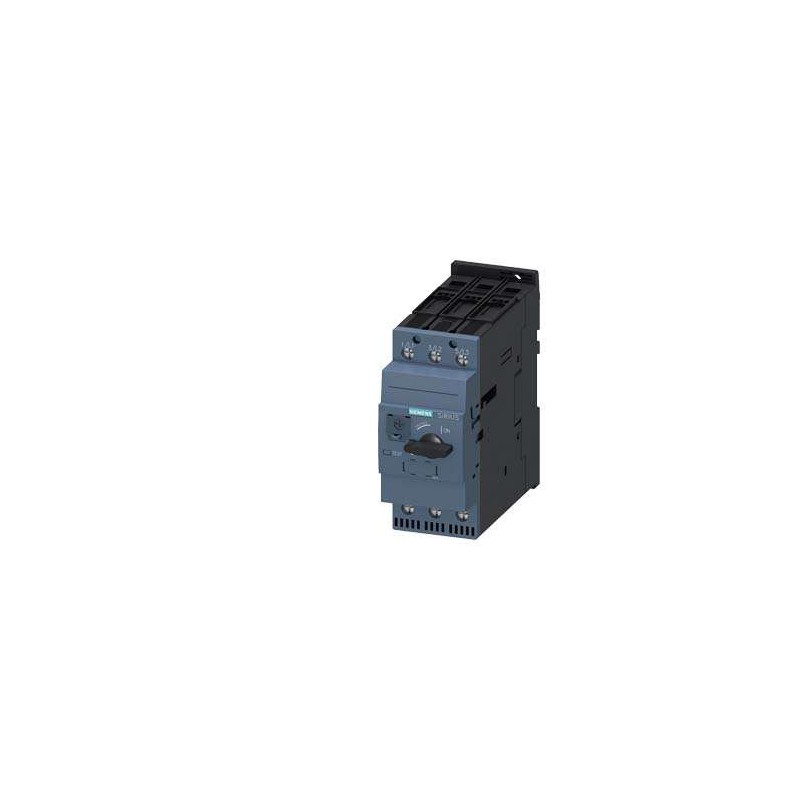

SIEMENS 3RV24314VA10

Descrizione del Prodotto

L’interruttore automatico Siemens 3RV2431-4VA10 è progettato per la protezione dei trasformatori, con una corrente nominale regolabile tra 35 e 45 A. Dispone di uno sganciatore termico (A-release) e uno sganciatore magnetico (N-release) con valore di intervento di 922 A. È dotato di morsetti a vite e offre una capacità di interruzione standard.

Caratteristiche Principali

– **Tipo di interruttore**: Termomagnetico

– **Corrente nominale**: 45 A

– **Tensione nominale**: 690 V AC

– **Numero di poli**: 3

– **Tipo di attuatore**: Rotativo

– **Tipo di montaggio**: Guida DIN

– **Temperatura di esercizio**: da -20°C a +60°C

– **Umidità relativa durante l’esercizio**: 10% – 95%

Specifiche Elettriche

– **Corrente di impiego nominale**: 45 A

– **Tensione di impiego nominale**: 690 V

– **Frequenza di impiego nominale**: 50 – 60 Hz

– **Potenza di impiego con AC-3**:

– 230 V: 11 kW

– 400 V: 22 kW

– 500 V: 30 kW

– 690 V: 37 kW

– **Frequenza di commutazione con AC-3**: max. 15 operazioni/ora

Protezione e Sicurezza

– **Funzione di protezione**: Protezione da cortocircuito e sovraccarico

– **Classe di intervento**: CLASS 10

– **Potere di interruzione di servizio in cortocircuito (Ics) con AC**:

– 240 V: 100 kA

– 400 V: 30 kA

– 500 V: 5 kA

– 690 V: 2 kA

– **Potere di interruzione estremo in cortocircuito (Icu) con AC**:

– 240 V: 100 kA

– 400 V: 65 kA

– 500 V: 10 kA

– 690 V: 4 kA

Dimensioni e Montaggio

– **Altezza**: 140 mm

– **Larghezza**: 55 mm

– **Profondità**: 149 mm

– **Posizione di montaggio**: A piacere

– **Tipo di fissaggio**: Fissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 60715

Certificazioni e Conformità

– **Certificazioni**: CCC, CE, CSA, EAC, UL, VDE

– **Conformità RoHS**: Conforme dal 15.10.2014

– **Obbligo di ritiro WEEE (2012/19/UE)**: Sì

Informazioni Aggiuntive

– **Peso netto**: 1,162 kg

– **Codice EAN**: 4011209947825

– **Codice UPC**: 804766193194

– **Codice merceologico**: 85362010

– **Paese di origine**: Germania

Documentazione e Download

Per ulteriori informazioni, manuali e certificati, visitare il sito ufficiale Siemens: Siemens Industry Mall

Note

Le specifiche tecniche sono soggette a modifiche senza preavviso. Si consiglia di consultare la documentazione ufficiale per le informazioni più aggiornate.
