SIEMENS 3RV29211M

Descrizione del Prodotto

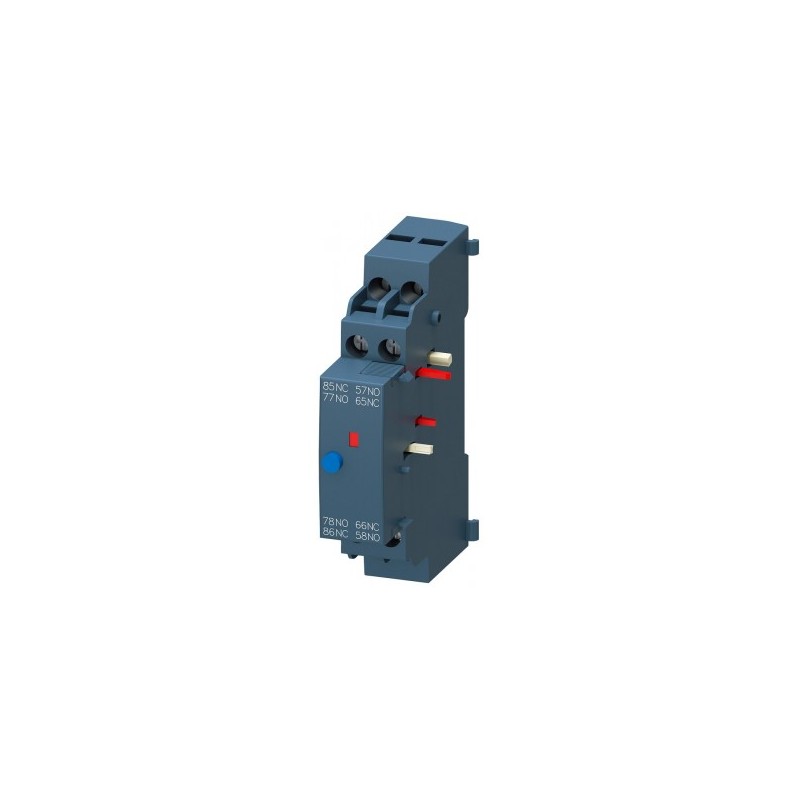

Il SIEMENS 3RV29211M è un blocchetto di contatti di segnalazione progettato per interruttori automatici della serie 3RV2. Questo modulo fornisce segnali separati per lo scatto e l’allarme di cortocircuito, facilitando la diagnosi e la manutenzione dei circuiti protetti.

Caratteristiche Principali

– **Configurazione dei Contatti:** 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC).

– **Tipo di Montaggio:** Fissaggio a innesto.

– **Tipo di Connessione:** Morsetti a vite.

– **Compatibilità:** Adatto per interruttori automatici 3RV2 delle grandezze S00, S0, S2 e S3.

Specifiche Tecniche

– **Tensione Nominale di Comando (AC-12):**

– 24 V: 10 A

– 230 V: 10 A

– 400 V: 10 A

– 690 V: 10 A

– **Tensione Nominale di Comando (AC-15):**

– 24 V: 6 A

– 230 V: 4 A

– 400 V: 3 A

– 690 V: 1 A

– **Tensione Nominale di Comando (DC-13):**

– 24 V: 2 A

– 110 V: 0,5 A

– 220 V: 0,25 A

– 250 V: 0,25 A

Condizioni Ambientali

– **Temperatura di Esercizio:** Da -20°C a +60°C.

– **Temperatura di Stoccaggio:** Da -50°C a +80°C.

Dimensioni

– **Altezza:** 90 mm.

– **Larghezza:** 18 mm.

– **Profondità:** 68 mm.

Certificazioni

– **Certificati di Conformità:** CE, UL, CSA, CCC.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Siemens.
