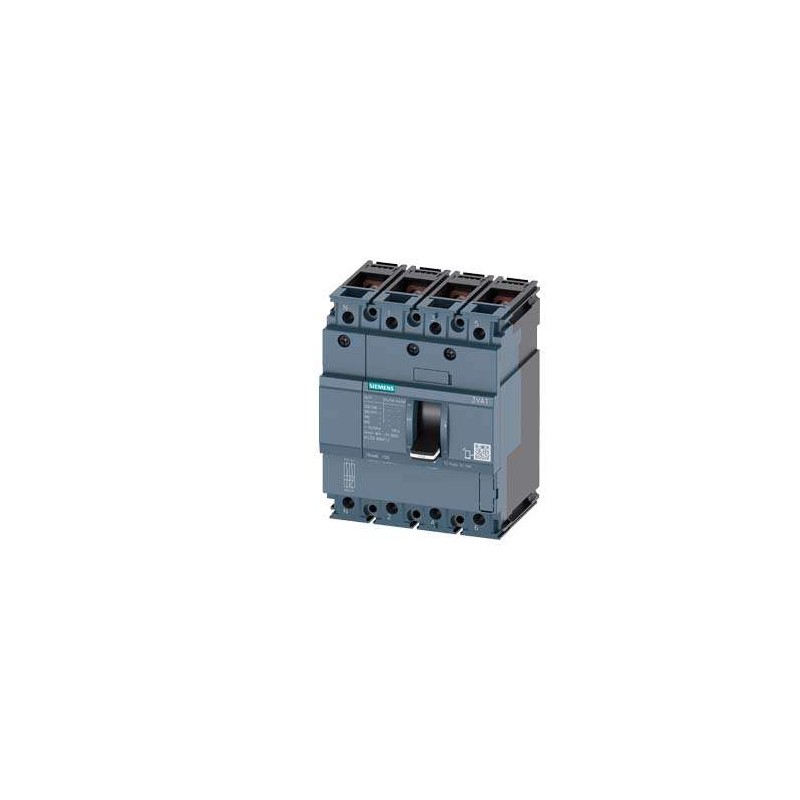

SIEMENS 3VA10502ED420AA0

Descrizione del Prodotto

L’interruttore automatico Siemens 3VA10502ED420AA0 è un dispositivo di protezione progettato per applicazioni industriali e infrastrutturali. Appartenente alla serie 3VA1, offre una protezione efficace degli impianti con disinserzione sicura in caso di sovraccarico e cortocircuito.

Caratteristiche Principali

– **Marca del prodotto:** SENTRON

– **Denominazione del prodotto:** Interruttore automatico scatolato

– **Esecuzione del prodotto:** Protezione impianto

– **Esecuzione dello sganciatore di sovracorrente:** TM210

– **Funzione di protezione dello sganciatore di sovracorrente:** LI

– **Numero di poli:** 4

Dati Tecnici Generali

– **Tensione nominale di isolamento Ui:** 800 V

– **Tensione di impiego con DC (valore nominale):** 600 V

– **Potenza dissipata massima:** 14,6 W

– **Durata di vita meccanica (cicli di manovra):** 20.000

– **Durata di vita elettrica con AC-1 a 380/415 V (cicli di manovra):** 9.000

– **Durata di vita elettrica con AC-1 a 690 V (cicli di manovra):** 6.300

Caratteristiche Elettriche

– **Corrente permanente nominale Iu:** 50 A

– **Corrente di impiego a diverse temperature:

– 40 °C: 50 A

– 45 °C: 50 A

– 50 °C: 50 A

– 55 °C: 49 A

– 60 °C: 48 A

– 65 °C: 46 A

– 70 °C: 45 A

Capacità di Commutazione secondo IEC 60947

– **Classe di potere di interruzione dell’interruttore automatico:** S

– **Potere di interruzione estremo in cortocircuito (Icu):

– 240 V: 55 kA

– 415 V: 36 kA

– 440 V: 25 kA

– 500 V: 7 kA

– 690 V: 7 kA

– **Potere di interruzione di servizio in cortocircuito (Ics):

– 240 V: 55 kA

– 415 V: 36 kA

– 440 V: 25 kA

– 500 V: 5 kA

– 690 V: 5 kA

– **Potere di chiusura in cortocircuito (Icm):

– 240 V: 121 kA

– 415 V: 75,6 kA

– 440 V: 52,5 kA

– 500 V: 11,9 kA

– 690 V: 11,9 kA

Dimensioni e Peso

– **Altezza:** 130 mm

– **Larghezza:** 101,6 mm

– **Profondità:** 70 mm

– **Peso netto:** 1,199 kg

Condizioni Ambientali

– **Grado di protezione IP (lato frontale):** IP40

– **Temperatura ambiente durante l’esercizio:

– Minima: -25 °C

– Massima: 70 °C

– **Temperatura ambiente durante l’immagazzinaggio:

– Minima: -40 °C

– Massima: 80 °C

Connessioni

– **Disposizione della connessione elettrica per circuito principale:** Attacchi anteriori

– **Esecuzione del collegamento elettrico per circuito principale:** Attacchi piatti a vite da entrambi i lati

– **Tipo di sezioni di conduttore collegabili per attacco a sbarra piatta:

– Minima: 12 x 1 mm

– Massima: 17 x 6,5 mm

– **Esecuzione della superficie delle connessioni:

– Parte superiore dell’interruttore (N, 1, 3, 5): Argento

– Parte inferiore dell’interruttore (N, 2, 4, 6): Lattina

Certificati

– **Codice di riferimento secondo IEC 81346-2:2009:** Q

Ulteriori Informazioni

Per ulteriori dettagli, manuali e certificati, visitare il sito ufficiale di Siemens o contattare il supporto tecnico autorizzato.
