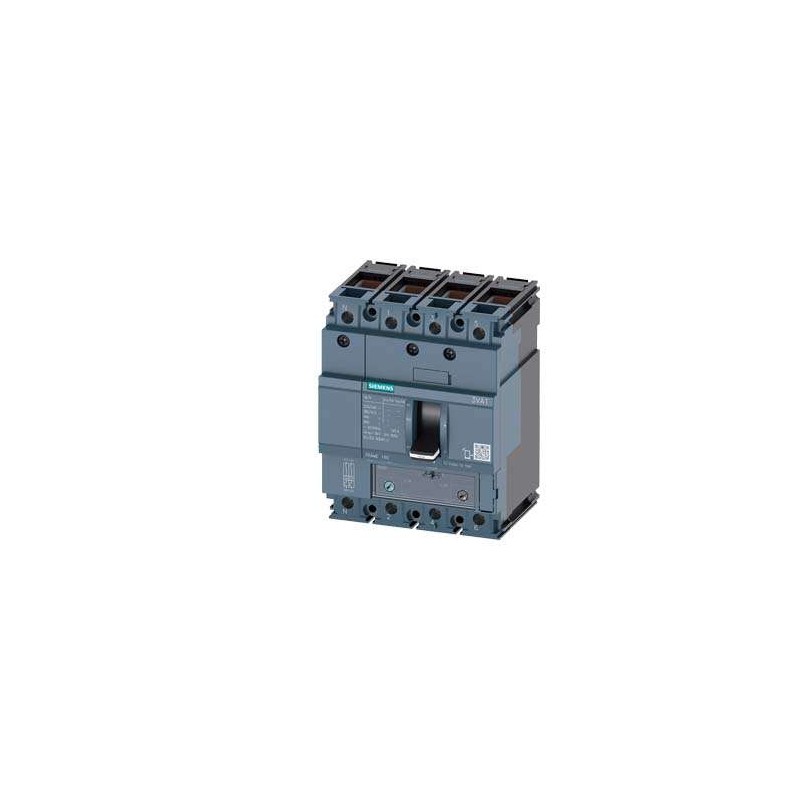

SIEMENS 3VA11123GF460AA0

Descrizione del Prodotto

Interruttore automatico scatolato Siemens 3VA1 IEC frame 160, classe del potere di interruzione N, Icu=25kA a 415V, 4 poli, protezione impianto TM240, ATAM, In=125A, protezione da sovraccarico regolabile Ir=88 A … 125 A, protezione da cortocircuito regolabile Ii=5…10 x In, protezione del conduttore di neutro al 100%, connessione a morsetto.

Caratteristiche Principali

– Corrente nominale permanente Iu: 125 A

– Corrente limite nominale di disinserzione al corto circuito a 400 V: 25 kA

– Intervallo di regolazione sganciatore di sovraccarico: 88÷125 A

– Numero di poli: 4

– Tensione nominale: 690 V

– Intervallo di regolazione dell’attivatore di corto circuito non ritardato: 625÷1250 A

– Grado di protezione (IP): IP40

– Temperatura ambiente durante l’esercizio: -25°C … 70°C

Dimensioni

– Altezza: 130 mm

– Larghezza: 101,6 mm

– Profondità: 70 mm

Connessioni

– Disposizione della connessione elettrica per circuito principale: Attacchi anteriori

– Esecuzione del collegamento elettrico per circuito principale: Morsetto serracavo da entrambi i lati

– Tipo di sezioni di conduttore collegabili dei morsetti per conduttori tondi multifilare: 1 x (1.5 – 70 mm²)

Certificazioni

– Codice di riferimento secondo IEC 81346-2:2009: Q

Accessori

– Ampliamento del prodotto opzionale: Comando motorizzato

Note

Per ulteriori dettagli tecnici e informazioni, si consiglia di consultare la documentazione ufficiale fornita da Siemens.
