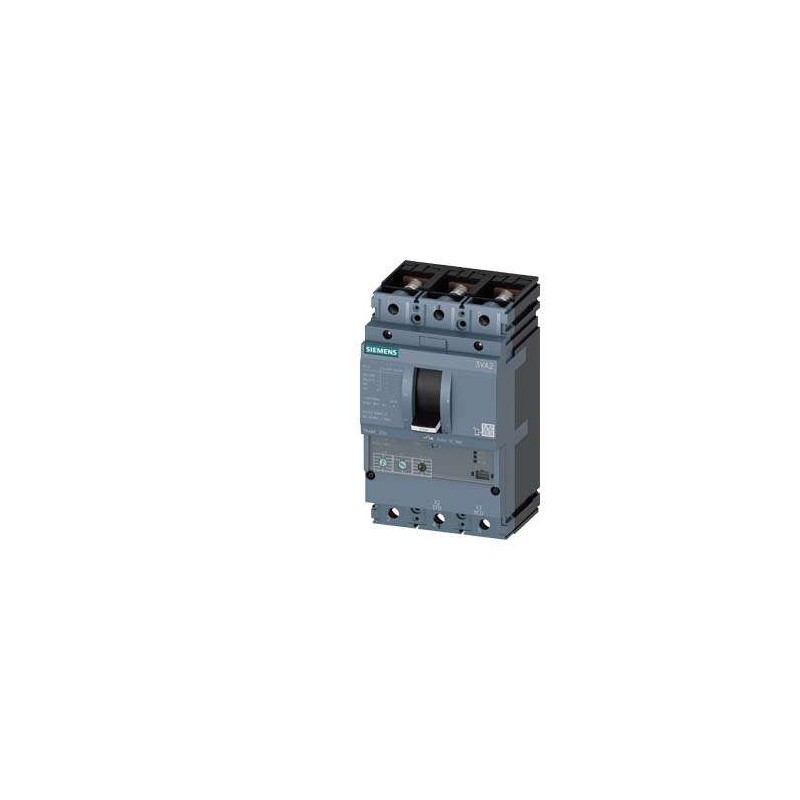

SIEMENS 3VA22207MN320AA0

Descrizione del Prodotto

Il SIEMENS 3VA22207MN320AA0 è un interruttore automatico scatolato a bassa tensione progettato per la protezione dei motori. Appartenente alla serie 3VA2, offre una capacità di interruzione molto elevata (classe C) e integra un’unità di sgancio elettronica ETU350M con funzioni LSI.

Caratteristiche Principali

– Corrente nominale: 200 A

– Numero di poli: 3

– Capacità di interruzione (Icu): 3 kA a 690 V; 110 kA a 415 V

– Unità di sgancio: ETU350M con funzioni LSI

– Tipo di connessione: Terminali a vite con dado di bloccaggio

– Dimensioni (L x A x P): 104,1 mm x 180,3 mm x 106,7 mm

Specifiche Tecniche

– Tensione nominale: 690 V

– Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz: 55 kA

– Intervallo di regolazione dello sganciatore di sovraccarico: 80 A – 200 A

– Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve: 600 A – 3000 A

– Intervallo di regolazione dell’attivatore di corto circuito non ritardato: 3000 A

– Protezione dalle dispersioni a terra integrata: No

– Tipo di collegamento circuito elettrico principale: Raccordo a vite

– Tipologia costruttiva dell’apparecchio: Apparecchio da incasso, tecnica a installazione fissa

– Adatto per montaggio su guida a cappello: Sì

– Montaggio su guida a DIN opzionale: Sì

– Numero di contatti ausiliari, contatti di riposo: 0

– Numero di contatti ausiliari, contatti di chiusura: 0

– Numero di contatti ausiliari, invertitori: 0

– Segnalatore di intervento presente: No

– Con sganciatore di minima tensione: No

– Numero di poli: 3

– Posizione del collegamento per circuito elettrico principale: Davanti

– Esecuzione dell’elemento di azionamento: Levetta singola

– Apparecchio completo con unità di sicurezza: Sì

– Azionamento a motore integrato: No

– Azionamento a motore opzionale: Sì

– Grado di protezione (IP): IP40

Informazioni Aggiuntive

– Peso netto: 2,18 kg

– Dimensioni dell’imballaggio: 134 mm x 200 mm x 145 mm

– Paese di origine: Repubblica Ceca

– Conformità RoHS: Sì, dal 01/06/2012

– Obbligo di ritiro WEEE (2012/19/UE): Sì

– Numero EAN: 4042948830567

– Numero UPC: 804766433924

– Codice merce: 85362090

– Gruppo prodotto: 5374

– Codice gruppo: P360

– Classificazioni eCl@ss: 27-37-04-09

– Classificazioni ETIM: EC000228

– Classificazioni UNSPSC: 39-12-16-01

Note

Per ulteriori informazioni, consultare la documentazione tecnica fornita dal produttore.
