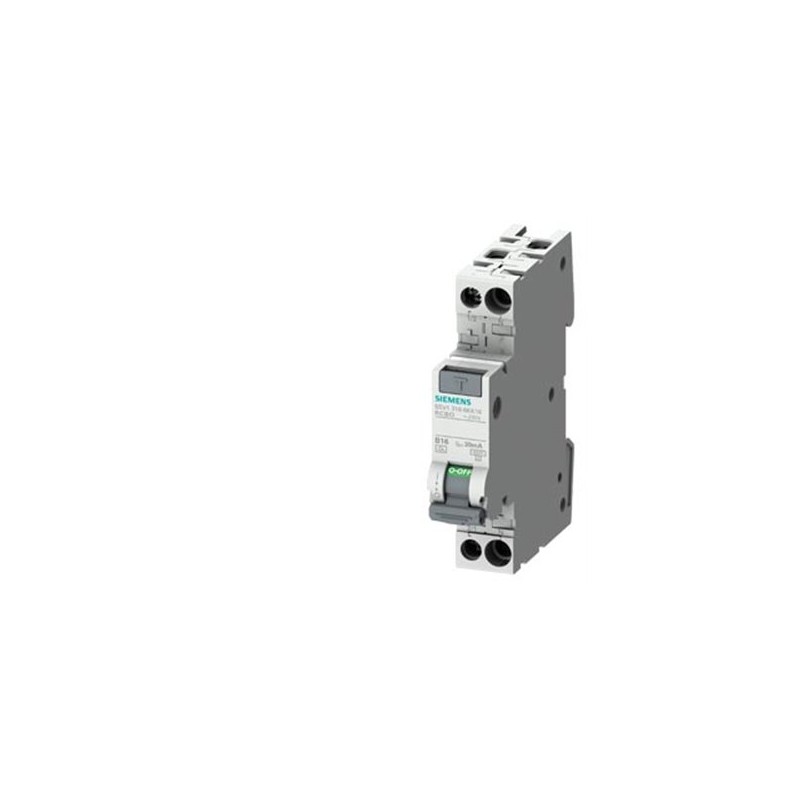

SIEMENS 5SV13161KK04

Descrizione del Prodotto

L’interruttore magnetotermico differenziale compatto SIEMENS 5SV13161KK04 è progettato per proteggere gli impianti elettrici da sovraccarichi, cortocircuiti e correnti di guasto a terra. Questo dispositivo combina le funzioni di un interruttore magnetotermico e di un interruttore differenziale in un unico modulo compatto, garantendo una protezione completa e affidabile.

Caratteristiche Principali

– Numero di poli protetti: 1
– Corrente nominale: 4 A
– Corrente di guasto nominale: 0,03 A
– Numero di moduli DIN: 1
– Potere di interruzione nominale secondo IEC 60947-2: 10 kA

Specifiche Tecniche

– Numero di poli (totale): 2
– Potere di interruzione nominale in cortocircuito secondo EN 61009-1: 6 kA
– Sezione conduttore collegabile multifilare: 0,75÷16 mm²
– Sezione conduttore collegabile unifilare: 0,75÷16 mm²
– Profondità di incasso: 70 mm
– Tensione nominale: 230 V
– Tensione di isolamento nominale Ui: 253 V
– Resistenza di tensione ad impulso nominale Uimp: 4 kV
– Classe di limitazione energetica: 3
– Grado di inquinamento: 2

Dimensioni e Peso

– Altezza: 90 mm
– Larghezza: 18 mm
– Profondità: 77 mm
– Peso netto: 117 g

Condizioni Ambientali

– Temperatura ambiente durante l’esercizio: da -25 °C a 45 °C
– Temperatura ambiente durante l’immagazzinaggio: da -40 °C a 75 °C
– Umidità relativa massima: 95%

Certificazioni

– Conforme alle normative EN 61009-1 e IEC 60947-2

Applicazioni

Questo interruttore è ideale per l’uso in impianti elettrici residenziali e commerciali, offrendo protezione contro sovraccarichi, cortocircuiti e correnti di guasto a terra, garantendo così la sicurezza degli utenti e la protezione delle apparecchiature elettriche.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione fornita dal produttore o di contattare un tecnico qualificato.
