SIEMENS 6ED10551NB100BA2

Descrizione del Prodotto

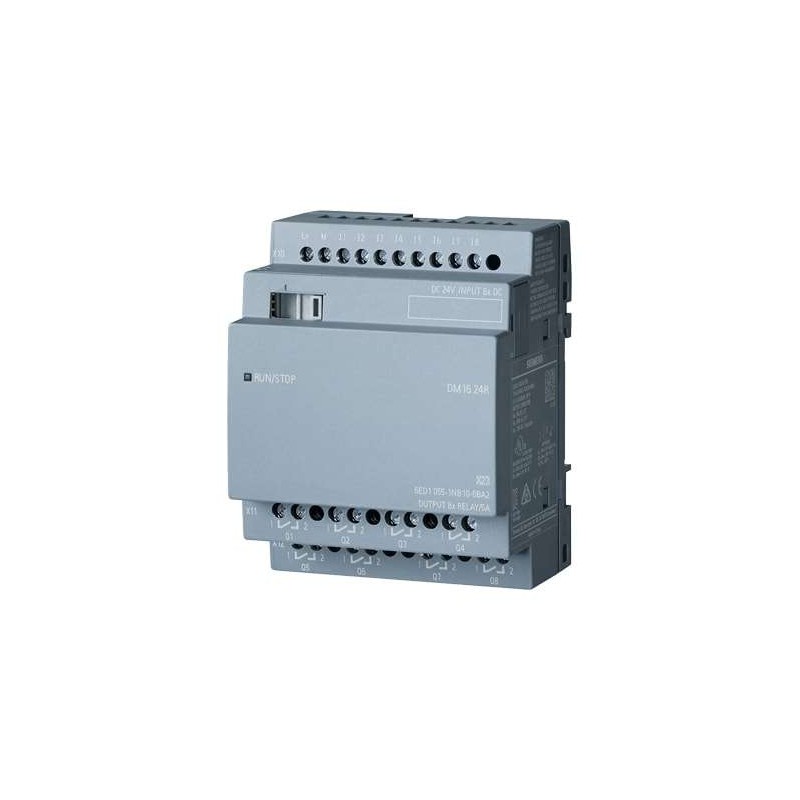

Il modulo di espansione Siemens LOGO! DM16 24R (codice prodotto: 6ED10551NB100BA2) è progettato per ampliare le capacità dei controllori LOGO! 8, fornendo 8 ingressi digitali e 8 uscite a relè. Questo modulo consente di estendere le funzionalità del sistema, adattandolo a esigenze applicative più complesse.

Caratteristiche Principali

– **Tensione di Alimentazione:** 24 V DC (range consentito: 20,4 V – 28,8 V DC)

– **Ingressi Digitali:** 8

– **Uscite Digitali:** 8 relè

– **Corrente Nominale per Uscita:** 5 A

– **Montaggio:** Guida DIN, larghezza 4 moduli DIN

– **Dimensioni:** Larghezza 71,5 mm, Altezza 90 mm, Profondità 58 mm

Specifiche Tecniche

– **Tensione di Ingresso per Segnale “0”:** < 5 V DC

– **Tensione di Ingresso per Segnale “1”:** > 12 V DC

– **Corrente di Ingresso per Segnale “1”:** Tipicamente 2 mA

– **Ritardo all’Ingresso:** Max 1,5 ms per transizioni da “0” a “1” e viceversa

– **Potere di Interruzione delle Uscite:**

– Carico lampade: max 1.000 W

– Carico induttivo: max 3 A

– Carico ohmico: max 5 A

– **Frequenza di Commutazione:**

– Carico ohmico: max 2 Hz

– Carico induttivo: max 0,5 Hz

– Meccanica: max 10 Hz

Certificazioni e Conformità

– **Certificazioni:** CE, CSA, FM, UL

– **Protezione da Cortocircuito:** No

– **Protezione IP:** IP20

Compatibilità

Il modulo è compatibile con i controllori LOGO! 8, permettendo un’espansione flessibile del sistema in base alle necessità applicative.

Note Aggiuntive

Per ulteriori dettagli tecnici e istruzioni di installazione, si consiglia di consultare il manuale tecnico fornito dal produttore.
