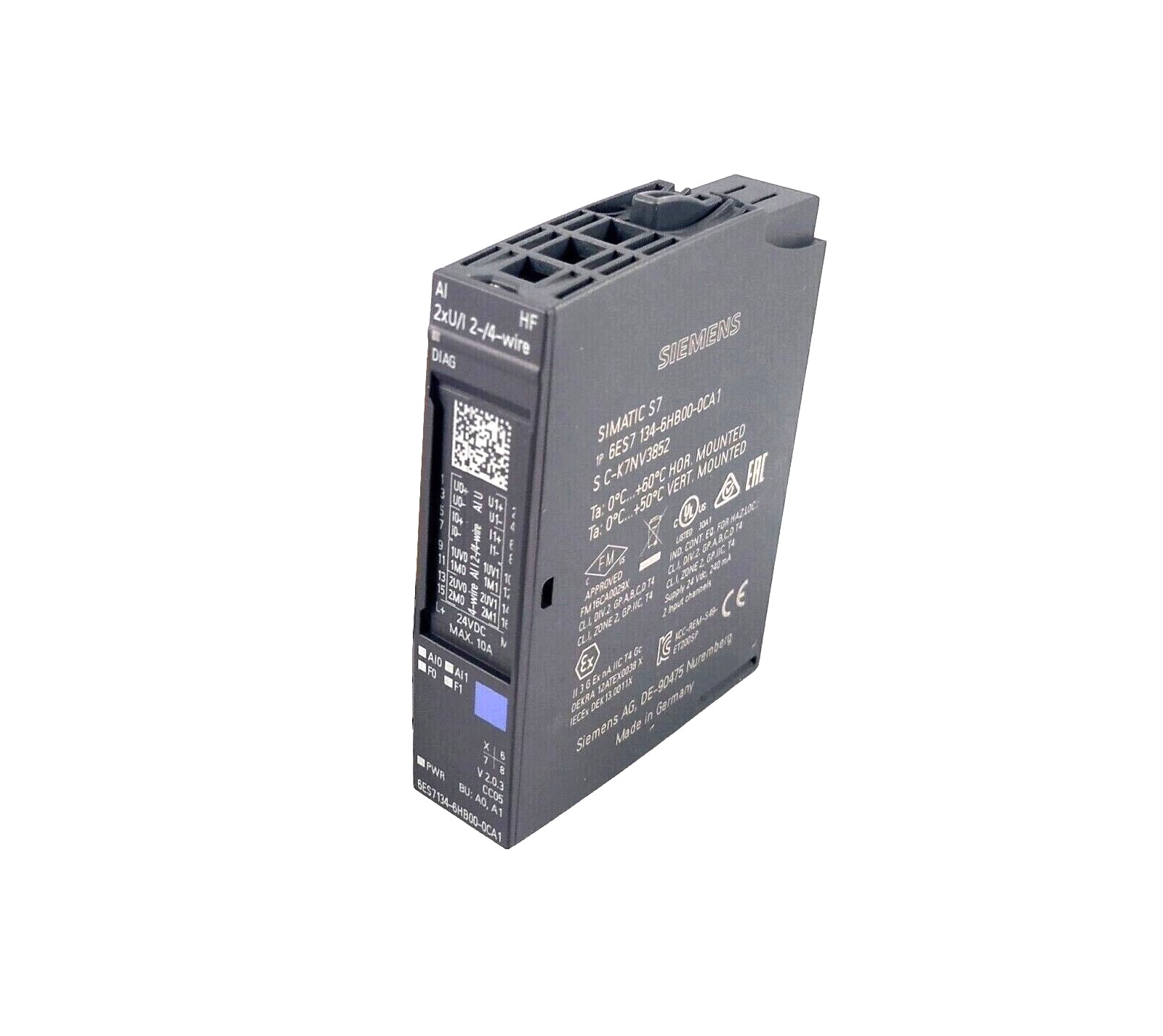

SIEMENS 6ES71346HB000CA1

Descrizione del Prodotto

Il modulo di ingressi analogici Siemens SIMATIC ET 200SP AI 2x U/I 2-,4-Wire High Feature (codice prodotto: 6ES71346HB000CA1) è progettato per acquisire segnali analogici con elevata precisione, offrendo una risoluzione a 16 bit e un errore di misura massimo di +/-0,1%. Supporta connessioni a 2 o 4 fili ed è compatibile con trasduttori alimentati a 24 V, rendendolo ideale per applicazioni industriali avanzate.

Caratteristiche Principali

– Tensione di alimentazione in corrente continua (DC): 19,2…28,8 V
– Numero di ingressi analogici: 2
– Numero di uscite analogiche: 0
– Bus di campo collegabile tramite accoppiatore bus separato: sì
– Ingresso, corrente: sì
– Ingresso, tensione: sì
– Risoluzione degli ingressi analogici: 16 Bit
– Grado di protezione (IP): IP20
– Tipo di collegamento elettrico: Connettore
– Possibilità di montaggio su guida: sì
– Larghezza: 15 mm
– Altezza: 73 mm
– Profondità: 58 mm

Specifiche Tecniche Dettagliate

– Tensione di alimentazione nominale: 24 V DC (range 19,2 – 28,8 V)
– Protezione: Da inversione di polarità
– Corrente assorbita nominale: 39 mA (senza alimentazione dei trasduttori)
– Alimentazione trasduttori a 24 V (2 fili): Max. 20 mA (50 mA per <10 s)
– Alimentazione trasduttori a 24 V (4 fili): Max. 100 mA (150 mA per <10 s)
– Potenza dissipata tipica: 0,95 W (senza alimentazione dei trasduttori)
– Limite distruttivo ingresso in tensione: Max. 30 V
– Limite distruttivo ingresso in corrente: Max. 50 mA
– Lunghezza del cavo con schermatura: Max. 1.000 m (200 m per misura di tensione)
– Isolamento testato: DC 707 V (Type Test)

Compatibilità e Montaggio

– Adatto per BU tipo A0, A1
– Codice colore: CC05
– Diagnostica di canale: sì
– Possibilità di montaggio su guida: sì
– Possibilità di montaggio frontale: sì
– Possibilità di montaggio a rack: sì

Applicazioni

Il modulo è ideale per applicazioni che richiedono precisione e affidabilità nella misurazione di segnali analogici in ambienti industriali. Grazie alle sue dimensioni compatte, si integra facilmente in quadri elettrici senza occupare troppo spazio.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Siemens.
