SIEMENS 6ES71556BA000CN0

Descrizione del Prodotto

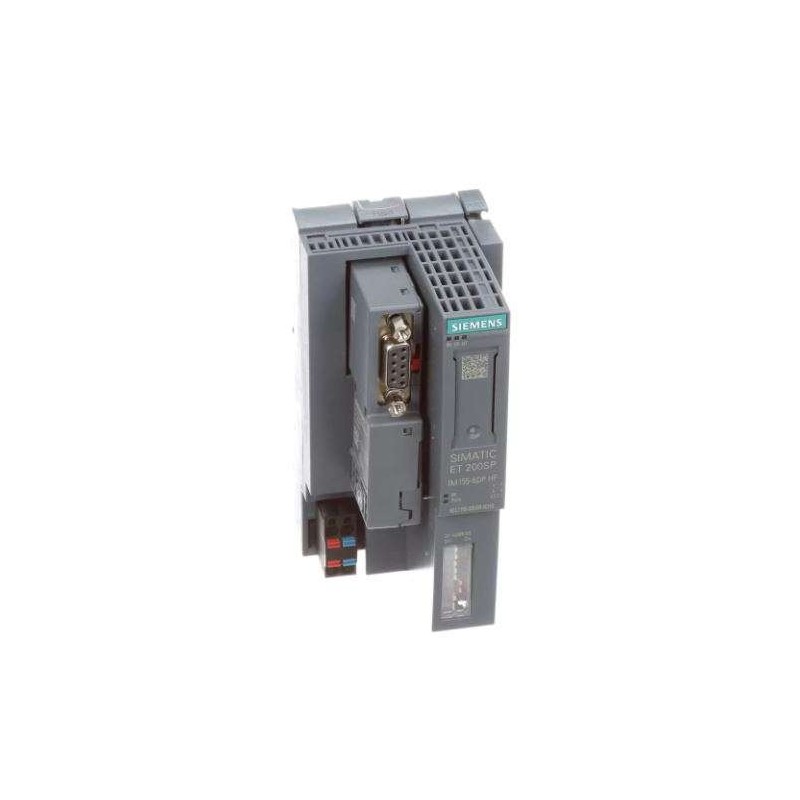

Il SIEMENS 6ES71556BA000CN0 è un modulo di interfaccia PROFIBUS per il sistema SIMATIC ET 200SP. Questo bundle include il modulo di interfaccia IM 155-6DP HF, un modulo server e un connettore PROFIBUS. Supporta fino a 32 moduli I/O e 16 moduli ET 200AL, con funzionalità di hot swap multiplo.

Specifiche Tecniche

– Tensione di alimentazione: 24 V DC (range: 19,2 V – 28,8 V)
– Consumo di corrente massimo: 335 mA
– Perdita di potenza tipica: 1,5 W
– Numero massimo di moduli I/O operabili: 32
– Numero massimo di moduli ET 200AL operabili: 16
– Interfaccia PROFIBUS: 1
– Velocità di trasmissione massima: 12 Mbit/s
– Dimensioni (L x A x P): 50 mm x 117 mm x 74 mm
– Peso: circa 150 g
– Temperatura ambiente durante il funzionamento: da -25 °C a 60 °C (installazione orizzontale), da -25 °C a 50 °C (installazione verticale)
– Grado di protezione: IP20

Funzionalità

– Supporto per dati I&M (I&M0 a I&M3)
– Supporto per hot swapping dei moduli durante il funzionamento
– Supporto per modalità isocrona
– Configurabile tramite STEP 7 dalla versione V5.5 SP4 (fino a FW V3.1)
– Supporto per PROFIBUS DP slave

Indicatori di Stato

– LED RUN: verde
– LED ERROR: rosso
– LED MAINT: giallo
– LED PWR: verde
– LED DP: verde

Note

Il prodotto 6ES71556BA000CN0 è stato dichiarato fuori produzione dal 1° ottobre 2023. Il modello successore è il 6ES71556BA010CN0.
