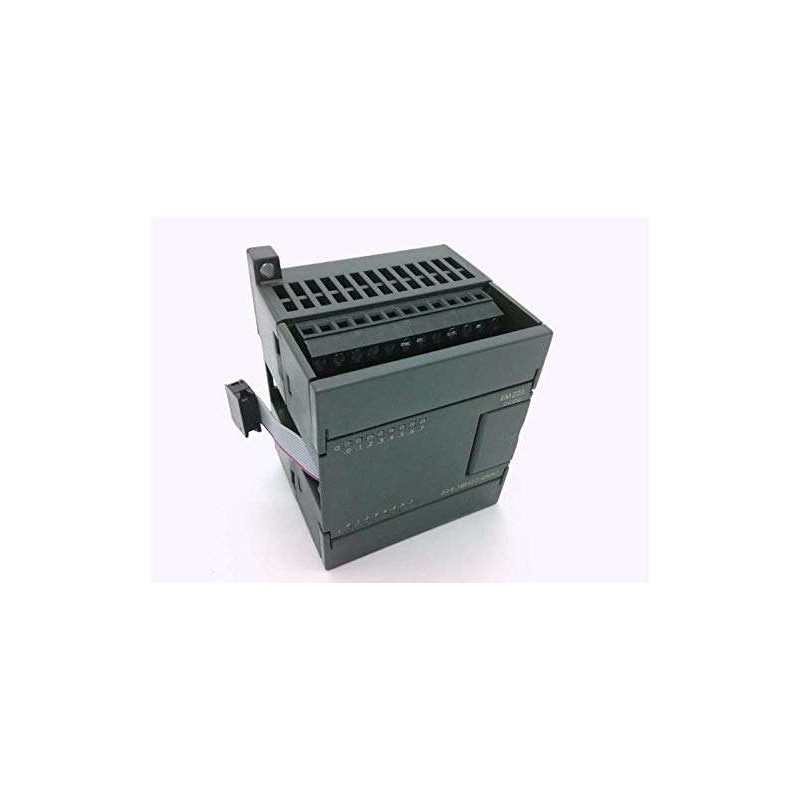

SIEMENS 6ES72231BH220XA0

Descrizione del Prodotto

Il modulo SIEMENS 6ES7223-1BH22-0XA0 è un’unità di espansione digitale EM 223 progettata esclusivamente per le CPU della serie S7-22X. Fornisce 8 ingressi digitali a 24 V DC configurabili come Sink o Source e 8 uscite digitali a 24 V DC con una capacità di 0,75 A per canale in configurazione Source.

Specifiche Tecniche

– **Ingressi Digitali:** 8 canali a 24 V DC, configurabili come Sink o Source.
– **Uscite Digitali:** 8 canali a 24 V DC, 0,75 A per canale in configurazione Source.
– **Consumo di Potenza:** 80 mA dal bus di backplane a +5 V DC.
– **Perdita di Potenza:** 3 W.
– **Tensione Nominale di Ingresso:** 24 V DC, 4 mA.
– **Livelli di Tensione per Segnale:** “0” da 0 a 5 V DC; “1” da 15 a 30 V DC.
– **Ritardo di Ingresso Massimo:** 4,5 ms.
– **Tipo di Segnale di Ingresso:** PNP/NPN.
– **Isolamento Testato per Ingressi:** 500 V AC per 1 minuto.
– **Lunghezza Massima del Cavo:** 500 m schermato; 300 m non schermato.
– **Tipo di Uscita Digitale:** Transistor.
– **Isolamento Testato per Uscite:** Optoisolatore.
– **Tensione Nominale di Uscita:** 24 V DC.
– **Intervallo di Tensione di Uscita:** da 20,4 a 28,8 V DC.
– **Corrente Nominale di Uscita:** 0,75 A per canale.
– **Carico Lampada Massimo:** 5 W.
– **Lunghezza Massima del Cavo per Uscite:** 500 m schermato; 150 m non schermato.
– **Dimensioni (L x A x P):** 71,2 x 80 x 62 mm.
– **Peso:** 145 g.

Informazioni Aggiuntive

– **Numero di Articolo:** 6ES7223-1BH22-0XA0.
– **EAN:** 4025515162513.
– **UPC:** 662643186994.
– **Codice Merceologico:** 85389091.
– **Paese di Origine:** Cina.
– **Conformità RoHS:** Conforme dal 31/03/2008.
– **Peso Netto:** 0,176 kg.
– **Dimensioni Imballo (L x A x P):** 8,6 x 10,0 x 7,0 cm.

Note

Il prodotto è stato dismesso da Siemens a partire dal 01/10/2017. Si consiglia di verificare la disponibilità presso i fornitori o di considerare moduli alternativi compatibili.
