Descrizione del Prodotto

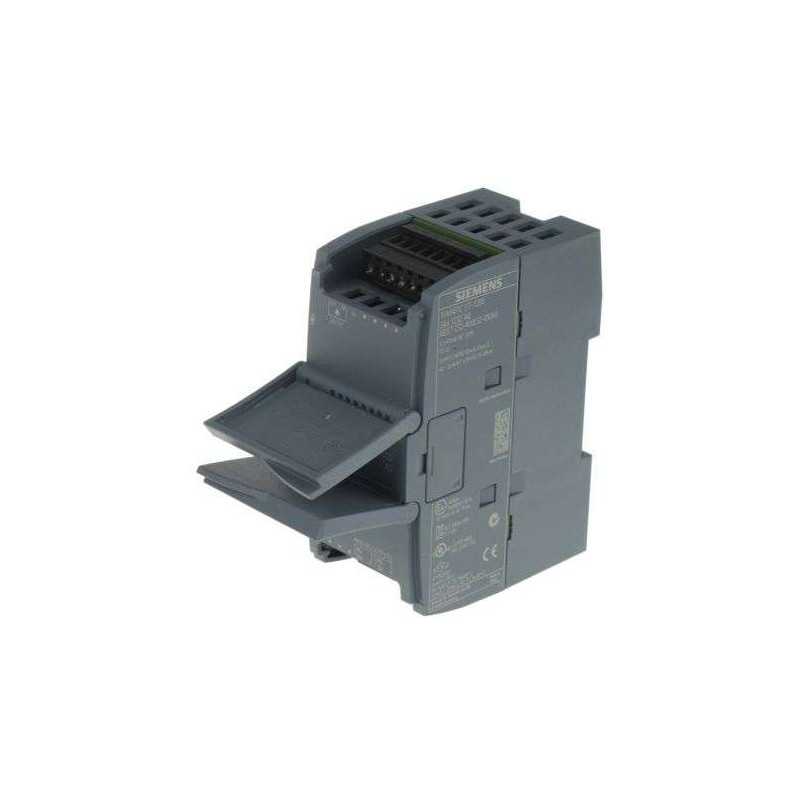

Il modulo di uscite analogiche Siemens SIMATIC S7-1200 SM 1232 (codice prodotto: 6ES72324HB320XB0) è progettato per fornire due uscite analogiche configurabili in tensione o corrente, con una risoluzione di 14 bit per la tensione e 13 bit per la corrente. Questo modulo è ideale per applicazioni che richiedono un controllo preciso dei segnali analogici.
Specifiche Tecniche
– Tensione di Alimentazione: 24 V DC
– Corrente Assorbita: Tipicamente 45 mA dal bus backplane DC 5 V
– Potenza Dissipata: Tipicamente 1,5 W
– Numero di Uscite Analogiche: 2 (configurabili in corrente o tensione)
– Campi di Uscita:
– Tensione: da -10 V a +10 V
– Corrente: da 0 a 20 mA
– Resistenza di Carico:
– Per uscite in tensione: minimo 1.000 Ω
– Per uscite in corrente: massimo 600 Ω
– Lunghezza Massima del Cavo: 100 m con schermatura; cavo doppio ritorto schermato
– Risoluzione:
– Tensione: 14 bit
– Corrente: 13 bit
– Errore di Temperatura: ±0,3% a 25°C; ±0,6% fino a 55°C sull’intero campo di misura
– Grado di Protezione: IP20
– Dimensioni:
– Larghezza: 45 mm
– Altezza: 100 mm
– Profondità: 75 mm
– Materiale della Custodia: Plastica
– Temperatura di Funzionamento: da -20°C a +60°C
– Certificazioni: CE, CSA, UL, FM, RCM, KC, Omologazione navale
Funzionalità di Diagnostica
– Allarmi Diagnostici: Sì
– Funzione di Diagnostica: Sì
– Monitoraggio della Tensione di Alimentazione: Sì
– Rilevamento Rottura Conduttore: Sì
– Rilevamento Cortocircuito: Sì
– LED di Visualizzazione Diagnostica:
– Stato delle Uscite: Sì
– Manutenzione: Sì
Condizioni Ambientali
– Temperatura Ambiente in Esercizio: da -20°C a +60°C
– Temperatura Ambiente per Immagazzinaggio/Trasporto: da -40°C a +70°C
– Umidità Relativa: fino al 95% a 25°C senza condensa
Applicazioni Tipiche
Il modulo SM 1232 è adatto per applicazioni industriali che richiedono un controllo preciso dei segnali analogici, come il controllo di velocità di motori, regolazione di temperatura, pressione e altre variabili di processo.
Note
Per ulteriori dettagli e informazioni sull’installazione, consultare il manuale tecnico fornito dal produttore.
