SIEMENS 6SL32101KE132UF1

Descrizione del Prodotto

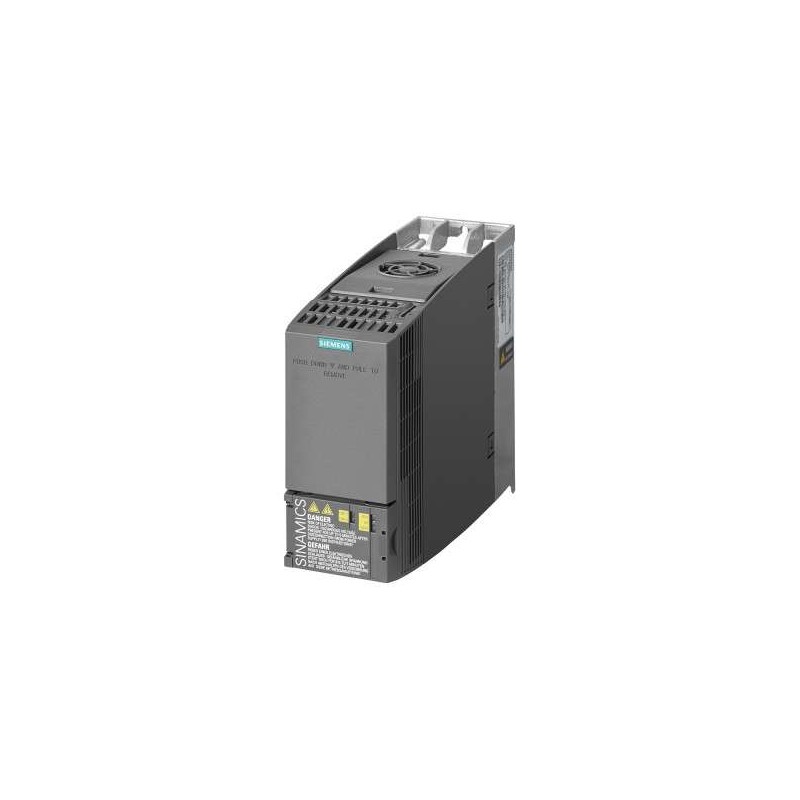

Il SIEMENS 6SL3210-1KE13-2UF1 è un convertitore di frequenza della serie SINAMICS G120C, progettato per applicazioni industriali che richiedono un controllo preciso della velocità e della coppia dei motori elettrici. Questo modello offre una potenza nominale di 1,1 kW con un sovraccarico del 150% per 3 secondi.

Caratteristiche Principali

– Tensione di alimentazione: 3AC 380-480V ±10/-20%
– Frequenza di rete: 47-63 Hz
– Interfaccia I/O: 6 ingressi digitali, 2 uscite digitali, 1 ingresso analogico, 1 uscita analogica
– Funzione Safe Torque Off (STO) integrata
– Bus di campo integrato: PROFINET PN
– Grado di protezione: IP20 / UL Open Type
– Dimensioni (AxLxP): 196 x 73 x 225,4 mm
– Alimentazione esterna: 24 V

Specifiche Tecniche

– Potenza nominale: 1,1 kW
– Corrente nominale (LO): 3,2 A
– Corrente nominale (HO): 2,3 A
– Frequenza di uscita con regolazione U/f: 0-240 Hz
– Frequenza di uscita con regolazione vettoriale: 0-550 Hz
– Sovraccaricabilità: 150% della corrente di carico base per 3 s, successivamente 110% per 57 s in un ciclo di 300 s (LO); 200% della corrente di carico base per 3 s, successivamente 150% per 57 s in un ciclo di 300 s (HO)
– Fattore di potenza λ: 0,95
– Rendimento η: 0,97
– Livello di pressione acustica LpA (1m): 49 dB
– Potenza dissipata: 0,03 kW

Condizioni Ambientali

– Temperatura ambiente in esercizio: -10 … 40 °C
– Temperatura ambiente per immagazzinaggio e trasporto: -40 … 70 °C
– Umidità relativa: 95% a 40 °C, senza condensa o formazione di ghiaccio
– Altitudine di installazione: fino a 1000 m senza derating

Metodi di Regolazione

– U/f lineare, quadratica, parametrizzabile
– U/f ECO lineare, quadratica
– U/f con regolazione del flusso di corrente (FCC)
– Regolazione vettoriale senza trasduttore
– Regolazione di coppia senza trasduttore

Comunicazione

– PROFINET / EtherNet/IP integrato
– Numero di interfacce hardware Ethernet industriali: 2
– Numero di interfacce hardware PROFINET: 2
– Numero di interfacce hardware seriali RS232: 1
– Numero di interfacce hardware seriali TTY: 1
– Numero di interfacce hardware USB: 1

Dimensioni e Peso

– Altezza: 196 mm
– Larghezza: 73 mm
– Profondità: 225,4 mm
– Peso netto: 2,1 kg

Conformità e Certificazioni

– Conformità alla direttiva RoHS: Sì, dal 01/07/2006
– REACH Art. 33: Contiene piombo (CAS-Nr. 7439-92-1) in concentrazioni superiori allo 0,1% in peso. Si presume che queste sostanze non comportino rischi se il prodotto è utilizzato come previsto, inclusa la fase di smaltimento.

Note

Questo prodotto è stato dichiarato obsoleto dal 21/11/2017. Per ulteriori informazioni o assistenza, si prega di contattare l’ufficio Siemens locale.

Codici e Identificativi

– Numero articolo: 6SL3210-1KE13-2UF1
– EAN: 4042948663912
– UPC: 887621143923
– Codice doganale: 85044085
– Paese di origine: Gran Bretagna

Servizi Aggiuntivi

Per questo prodotto, Siemens offre servizi come consegna di pezzi di ricambio, riparazione e sostituzione. Per ulteriori informazioni e per ordinare questi servizi, si prega di contattare il partner locale per ricambi e riparazioni.

Documentazione e Supporto

Manuali, certificati, FAQ e altre risorse di supporto sono disponibili per il download sul sito Siemens.

Formazione

Corsi di formazione per questo prodotto sono disponibili presso la SITRAIN – Digital Industry Academy.

Immagini e Dati CAD

Galleria di immagini e dati per M-CAD ed E-CAD sono disponibili per il download.

Note Importanti

Si prega di notare che questo prodotto è stato dichiarato obsoleto dal 21/11/2017. Per informazioni su prodotti alternativi o assistenza, contattare l’ufficio Siemens locale.

Disclaimer

Le informazioni fornite in questa scheda tecnica sono soggette a modifiche senza preavviso. Si consiglia di consultare la documentazione ufficiale di Siemens o di contattare un rappresentante autorizzato per le informazioni più aggiornate.
