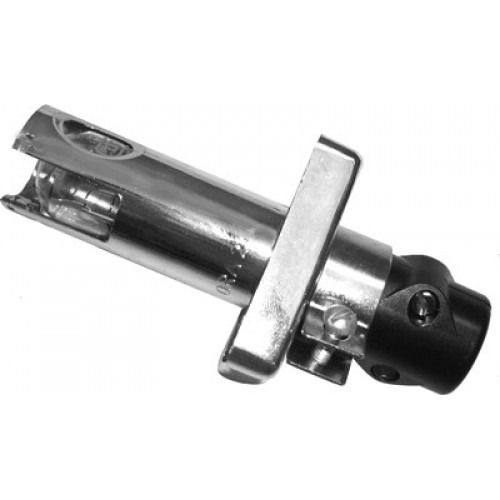

SIEMENS QRA2

Descrizione del Prodotto

Il rilevatore di fiamma ultravioletta Siemens QRA2 è progettato per la supervisione di fiamme a gas, fiamme a olio gialle o blu e per la verifica della scintilla di accensione. È adatto per il montaggio diretto sul bruciatore e per un utilizzo intermittente.

Caratteristiche Principali

– Custodia in plastica metallizzata per prevenire scariche statiche causate dalla circolazione dell’aria del ventilatore.

– Protezione IP40.

– Intervallo di temperatura operativa: da -20°C a +60°C.

Modelli Disponibili

– QRA2(1): Sensibilità normale, con flangia e morsetto di fissaggio, coperchio terminale nero, tubo UV di ricambio AGR4 502 1131 0.

– QRA2.9: Sensibilità normale, senza flangia e morsetto di fissaggio.

– QRA2M(1): Alta sensibilità, con flangia e morsetto di fissaggio, coperchio terminale verde, tubo UV di ricambio AGR4 502 4065 0.

Compatibilità con i Controllori

– LGB1… / LGB4… con AGQ1…

– LFL…

– LFE1… / LFE10…

– LMG… con AGQ2…

– LME21… / LME22… / LME39… con AGQ3…

– LMV2… / LMV3…

– LMV1… con AGQ1…

Note Aggiuntive

– Il modello QRA2.9 è dotato di una custodia resistente al calore per temperature ambiente fino a 200°C (per brevi periodi, pochi secondi).

– La durata media della cella UV è di circa 10.000 ore a una temperatura massima di 50°C; temperature ambiente più elevate riducono significativamente la durata della cella.

Dimensioni

– Lunghezza: 120 mm

– Diametro: 22,8 mm

– Filettatura di montaggio: M20 x 1,5

Accessori

– AGG09: Kit IP40 con elemento di tenuta per cavi di diametro 5…8 mm.

– AGG16.C: Adattatore per il montaggio del rilevatore di fiamma QRA53… e QRA55…

– AGM19: Cavo di collegamento di 2 m con connettore per QRA53… e QRA55…

Note di Installazione

– Assicurarsi che l’intensità della radiazione UV nella posizione del rilevatore sia sufficientemente alta affinché la cella UV si attivi durante ogni semionda, fornendo una corrente di segnale.

– La custodia in plastica metallizzata previene la carica statica causata dal flusso d’aria del ventilatore.

Avvertenze

– La cella UV ha una durata media di circa 10.000 ore a una temperatura massima di 50°C; temperature ambiente più elevate riducono significativamente la durata della cella.

– Il rilevatore di fiamma contiene componenti elettrici ed elettronici e non deve essere smaltito insieme ai rifiuti domestici. È necessario osservare le normative locali vigenti.

Documentazione Tecnica

– Per ulteriori dettagli tecnici e istruzioni di installazione, consultare la documentazione tecnica fornita da Siemens.
