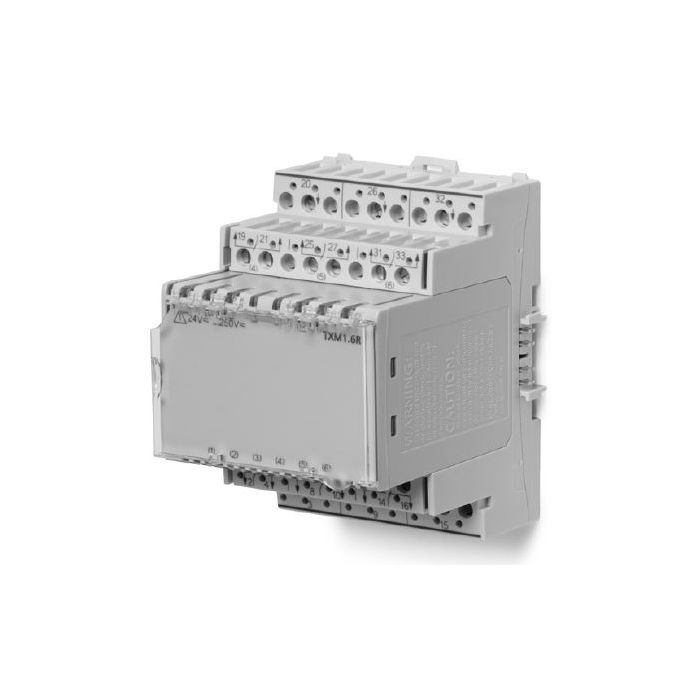

SIEMENS TXM16R

Descrizione del Prodotto

Il modulo relè Siemens TXM1.6R è progettato per fornire sei uscite di commutazione tramite contatti di scambio, rendendolo ideale per applicazioni che richiedono il controllo di carichi elettrici in sistemi di automazione.

Specifiche Tecniche

– **Tensione Operativa**: 21,5 … 26 V CC (SELV o PELV secondo HD384).
– **Consumo Energetico Massimo**: 1,7 W.
– **Uscite di Commutazione**: 6 uscite con contatti di scambio.
– **Protezione con Fusibile Esterno**: Fusibile a rottura lenta max. 10 A; interruttore automatico max. 13 A (caratteristica di intervento: Tipo B, C o D secondo EN 60898).
– **Dati di Contatto**:
– **Tensione CA**: Minima 12 V, massima 250 V.
– **Corrente per Carico Resistivo**: Max. 4 A.
– **Corrente per Carico Induttivo (cos φ ≥ 0,6)**: Max. 3 A.
– **Corrente di Commutazione Minima**: 1 mA a 250 V CA; 10 mA a 12 V CA.
– **Corrente su Make**: Max. 20 A per 10 ms; max. 10 A per 1 s.
– **Applicazioni UL**: 3 FLA, 9 LRA, 1/4 CV, 4 (3) A.
– **Tensione CC**: Minima 12 V, massima 30 V.
– **Corrente per Carico Resistivo in CC**: Max. 3 A a 30 V.
– **Corrente di Commutazione Minima in CC**: 10 mA a 12 V.
– **Corrente su Make in CC**: Max. 3 A.
– **Durata del Contatto**:
– 0,1 A resistivo: 8 milioni di operazioni di commutazione (a 250 V CA).
– 0,5 A resistivo: 2 milioni di operazioni.
– 4,0 A resistivo (N/O): 0,2 milioni di operazioni.
– Fattore di riduzione con carico induttivo (cos φ ≥ 0,6): 0,6 (max. 3 A induttivi).
– **Connettore Bus**: Situato sul lato per un facile accesso.
– **Peso**: 231 g senza imballaggio; 252 g con imballaggio.
– **Dimensioni**: 108 mm x 77,5 mm x 64 mm.

Caratteristiche Principali

– **Montaggio su Guida DIN**: Facilita l’installazione in quadri elettrici standard.
– **Alta Densità di Punti I/O**: Consente un controllo efficiente in spazi ridotti.
– **Indirizzamento Hardware con Chiavi di Indirizzo**: Permette una configurazione semplice e rapida.
– **Modulo Elettronico Plug-in e Base Terminale**: Facilita la manutenzione e la sostituzione dei componenti.
– **Indicatori LED di Stato**: Forniscono una chiara indicazione dello stato operativo.
– **Terminali di Connessione**: Progettati per garantire connessioni sicure e affidabili.

Applicazioni Tipiche

Il modulo TXM1.6R è ideale per il controllo di attuatori, valvole, motori e altri dispositivi in sistemi di automazione industriale e building automation.

Documentazione

Per ulteriori dettagli, consultare il manuale utente disponibile sul sito ufficiale di Siemens o presso i distributori autorizzati.
