SMC CDQ2B32TF10DZ

Descrizione del Prodotto

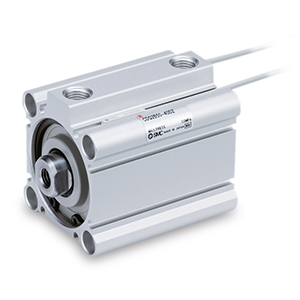

Il cilindro compatto SMC CDQ2B32TF-10DZ è un attuatore pneumatico a doppio effetto con stelo singolo, progettato per applicazioni che richiedono un ingombro ridotto e prestazioni affidabili. La serie CQ2 è stata ridisegnata per offrire una maggiore facilità di montaggio dei sensori e una riduzione del peso complessivo del cilindro.

Caratteristiche Principali

– Design compatto che consente l’installazione in spazi ristretti.

– Scanalature integrate per il montaggio dei sensori su tutte e quattro le superfici, eliminando la necessità di staffe aggiuntive.

– Riduzione del peso del cilindro tra il 5% e il 13% rispetto ai modelli precedenti, a seconda delle dimensioni.

– Compatibile con autointerruttori a stato solido a due colori per una facile impostazione e rilevamento.

Specifiche Tecniche

– Diametro del foro: 32 mm

– Corsa: 10 mm

– Tipo di montaggio: Foro passante (standard)

– Tipo di filettatura delle porte: G (32-100 mm di alesaggio)

– Intervallo di temperatura operativa: da -10°C a 70°C

– Pressione massima di esercizio: 1 MPa (10 bar)

– Peso: 204 g

Applicazioni Tipiche

Il cilindro CDQ2B32TF-10DZ è ideale per applicazioni industriali che richiedono movimenti lineari precisi in spazi limitati, come sistemi di assemblaggio automatizzati, macchine per l’imballaggio e attrezzature per la movimentazione dei materiali.

Note

Per garantire prestazioni ottimali e una lunga durata del cilindro, si raccomanda di seguire le linee guida del produttore per l’installazione, l’uso e la manutenzione. Assicurarsi che il cilindro sia compatibile con le specifiche esigenze dell’applicazione e che sia utilizzato entro i limiti operativi indicati.
