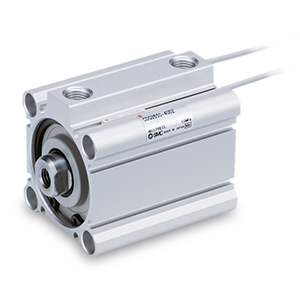

SMC CQ2B2515D

Descrizione del Prodotto

Il cilindro compatto SMC modello CQ2B25-15D è un attuatore pneumatico a doppio effetto con stelo singolo, progettato per applicazioni che richiedono un ingombro ridotto e un’installazione versatile.

Specifiche Tecniche

– Diametro del pistone: 25 mm
– Corsa: 15 mm
– Tipo di montaggio: Foro passante (standard)
– Pressione di esercizio: da 0,05 a 1 MPa
– Pressione di prova: 1,5 MPa
– Temperatura di esercizio: da -10 a +60 °C
– Tipo di filettatura delle porte: Rc/M
– Tipo di azione: Doppio effetto
– Opzione magnete incorporato: No
– Opzioni corpo: Standard (filettatura femmina all’estremità dello stelo)
– Scanalatura per sensore: Nessuna
– Forza di spinta a 0,7 MPa: 344 N
– Forza di trazione a 0,7 MPa: 264 N
– Velocità di esercizio: da 50 a 500 mm/s
– Tipo di ammortizzatore: Paracolpi elastico interno
– Tipo di fluido: Aria
– Tipo di stelo: Singolo
– Opzioni di montaggio: Foro passante (standard), fori filettati su entrambi i lati, piedino, flangia anteriore, flangia posteriore, cerniera femmina
– Opzioni di sensore: Sensori reed, sensori allo stato solido (da ordinare separatamente)
– Materiale del corpo: Alluminio anodizzato
– Materiale dello stelo: Acciaio inox
– Materiale delle guarnizioni: NBR (gomma nitrilica)
– Lubrificazione: Non necessaria (prelubrificato in fabbrica)
– Montaggio del sensore: Possibile su 2 superfici (per diametri da 12 a 25 mm)
– Conformità: JIS (Japanese Industrial Standards)
– Peso: 0,115 kg

Caratteristiche Principali

– Design compatto per risparmio di spazio
– Possibilità di montare piccoli sensori su 2 superfici
– Peso ridotto rispetto alle serie precedenti
– Disponibilità di staffe di montaggio per diverse configurazioni
– Opzioni di montaggio flessibili per adattarsi a varie applicazioni

Applicazioni Tipiche

– Automazione industriale
– Sistemi di movimentazione
– Macchine utensili
– Linee di assemblaggio
– Applicazioni dove lo spazio è limitato

Note

– Gli accessori di montaggio e i sensori devono essere ordinati separatamente
– Per ulteriori dettagli e opzioni personalizzate, consultare il catalogo SMC o contattare il supporto tecnico
