WAGO 750333

Descrizione del Prodotto

L’accoppiatore fieldbus WAGO 750-333 esegue la mappatura dei dati periferici di tutti i moduli I/O del WAGO I/O System sul PROFIBUS DP. Durante l’inizializzazione, determina la struttura dei moduli presso i nodi e genera l’immagine di processo di tutti gli ingressi e le uscite. Per ottimizzare lo spazio d’indirizzamento, i moduli con una larghezza inferiore a otto bit sono raggruppati in un byte. Inoltre, è possibile disattivare i moduli I/O e modificare l’immagine del nodo secondo i segnali periferici connessi senza dover intervenire nelle applicazioni di controllo esistenti. La concezione della diagnostica è basata su diagnostiche correlate al canale e all’ID secondo lo standard EN 50170, eliminando la necessità di moduli di programmazione per valutare i dati diagnostici specifici del produttore.

Specifiche Tecniche

– Temperatura ambiente (operativa): 0 ÷ +55 °C
– Velocità di trasmissione (baud rate): 9,6 kBd ÷ 12 MBd
– Lunghezza massima del segmento bus: 1200 m
– Colore: Grigio chiaro
– Comunicazione: PROFIBUS
– Marcatura di conformità: CE
– Tecnologia di connessione (comunicazione/fieldbus): PROFIBUS: 1 x D-sub 9 femmina
– Tecnologia di connessione (configurazione dispositivo): 1 x Connettore maschio; 4 poli
– Tecnologia di connessione (alimentazione campo): 6 x CAGE CLAMP
– Tecnologia di connessione (alimentazione sistema): 2 x CAGE CLAMP
– Tipo di connessione 1: Alimentazione sistema/campo
– Paese di origine: Germania
– Capacità di trasporto corrente (contatti di alimentazione): 10 A
– Consumo di corrente (alimentazione sistema 5 V): 200 mA
– Numero tariffario doganale: 85176200000
– Profondità dal bordo superiore della guida DIN: 63,9 mm / 2,516 pollici
– Emissione di interferenze EMC: Secondo EN 61000-6-4, applicazioni marine
– Immunità alle interferenze EMC: Secondo EN 61000-6-2, applicazioni marine
– Esposizione a inquinanti: Secondo IEC 60068-2-42 e IEC 60068-2-43
– Conduttore flessibile: 0,08 ÷ 2,5 mm² / 28 ÷ 14 AWG
– Carico di incendio: 2,988 MJ
– GTIN: 4045454526856
– Materiale dell’alloggiamento: Policarbonato; poliammide 6.6
– Immagine di processo di ingresso e uscita (fieldbus) max.: 244 byte/244 byte
– Corrente di ingresso (tipica) a carico nominale (24 V): 500 mA
– Isolamento: 500 V sistema/campo
– Posizione di montaggio: Orizzontale (in piedi/sdraiato); verticale
– Tipo di montaggio: Guida DIN-35
– Nota: File di configurazione richiesti (GSD)!
– Numero di punti I/O: 6000
– Numero massimo di nodi fieldbus su master: 96
– Numero massimo di moduli per nodo: 63
– Numero di contatti di alimentazione in uscita: 3
– Altitudine operativa: 0 ÷ 2000 m / 0 ÷ 6562 ft
– Tipo di imballaggio: Scatola
– Concentrazione massima di H2S a umidità relativa 75%: 10 ppm
– Concentrazione massima di SO2 a umidità relativa 75%: 25 ppm
– Grado di inquinamento: 2 secondo IEC 61131-2
– Efficienza dell’alimentazione (tipica) a carico nominale (24 V): 87%
– Tipo di protezione: IP20
– Umidità relativa (senza condensa): 95%
– Resistenza agli urti: 15g secondo IEC 60068-2-27
– Conduttore solido: 0,08 ÷ 2,5 mm² / 28 ÷ 14 AWG
– Standard: EN 50170
– Lunghezza di spelatura: 8 ÷ 9 mm / 0,31 ÷ 0,35 pollici
– Tensione di alimentazione (campo): 24 VDC (-25 ÷ +30 %); tramite contatti di alimentazione
– Tensione di alimentazione (sistema): 24 VDC (-25 ÷ +30 %); tramite connettore estraibile (connessione CAGE CLAMP)
– Temperatura ambiente (stoccaggio): -25 ÷ +85 °C
– Corrente totale (alimentazione sistema): 1800 mA
– Mezzo di trasmissione: Cavo in rame secondo EN 50170
– Tempo di trasmissione: Tipico 1 ms (10 accoppiatori; ciascuno con 32 I/O digitali e 12 Mbaud) max. 3,3 ms
– Resistenza alle vibrazioni: 4g secondo IEC 60068-2-6

Certificazioni

– DNV Germany GmbH, DNV, TAA0000194, DNV-CG-0339, Ago.2021
– Brjansker Zertifizierungsstelle, EAC, EAC RU C-DE.AM02.B.00163/19, TP TC 012/2011
– Brjansker Zertifizierungsstelle, EAC, EAC RU C-DE.AM02.B.00087/19, TP TC 020/2011
– National Radio Research Agency, KC, MSIP-REM-W43-FBC750, Articolo 58-2, Clausola 3
– Bundesamt fuer Seeschifffahrt und Hydrographie, BSH, 1104
– Lloyds Register EMEA, LR, LR22180952TA
– Korea Testing Laboratory, KTL, 20-KA4BO-0642X, KOSHA Articolo 34, IEC60079-0
– Bureau Veritas S.A., BV, 13453/E0 BV
– Underwriters Laboratories Inc., UL, E175199 Sec.1, UL 508
– TUEV Nord Cert GmbH, IECEx, IECEx_TUN_14.0035_X Ex ec IIC T4 Gc, IEC 60079-0
– Underwriters Laboratories Inc., UL, E198726 Sec.1, UL 121201
– American Bureau of Shipping, ABS, 22-2219060
– TÜV Rheinland do Brasil Ltda., INMETRO, BR-Ex_TÜV 12.1297 X, IEC 60079-0
– TUEV Nord Cert GmbH, ATEX, TUEV_14_ATEX_148929_XII 3 G Ex ec IIC T4 Gc, EN 60079-0
– Korean Register of Shipping, KR, KR HMB05880-AC001
– RINA Germany GmbH, RINA, ELE343521XG001
– CQST/CNEx, CCCEx, 2020312310000215, CNCA-C23-01
– Polski Rejestr Statków, PRS, TE/2236/880590/19

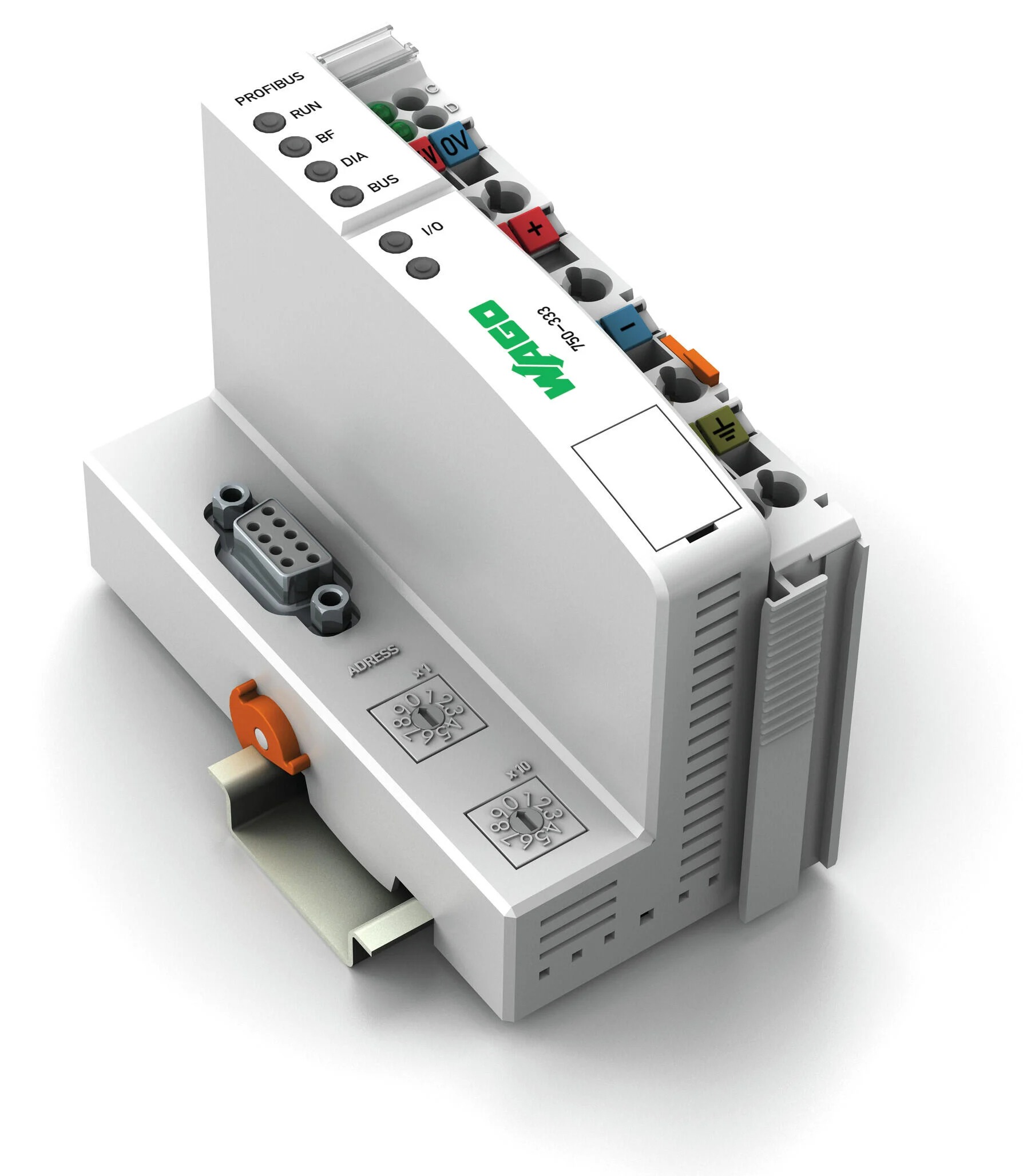

Immagine del Prodotto
