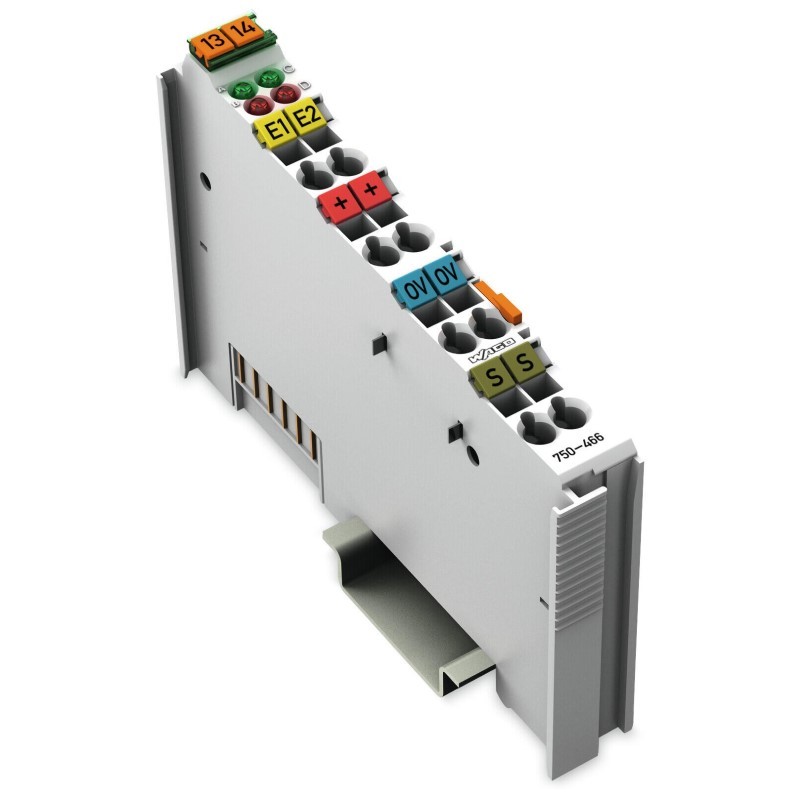

WAGO 750466

Il modulo WAGO 750-466 è un modulo di ingresso analogico a 2 canali progettato per convertire segnali di corrente da 4 a 20 mA in dati digitali per sistemi di automazione industriale.

Descrizione

Questo modulo d’ingresso analogico alimenta i convertitori di segnale lato campo e trasmette i segnali analogici isolati elettronicamente al sistema bus. L’alimentazione a 24 V lato campo è fornita dai contatti per ponticello di potenza del modulo. La schermatura si collega direttamente alla guida DIN. Questo modulo alimenta la tensione ai convertitori di segnale a 2 conduttori che non dispongono di alimentatore autonomo.

Specifiche Tecniche

– Numero di ingressi analogici: 2
– Tipo di segnale: Corrente (4 … 20 mA)
– Connessione sensore: 2 x (2 fili, 3 fili)
– Risoluzione: 12 bit
– Resistenza d’ingresso: 220 Ω (max.)
– Tempo di conversione: 2 ms (tipico)
– Tensione di alimentazione (sistema): 5 VDC tramite contatti dati
– Consumo di corrente (5 V sistema): 75 mA
– Tensione di alimentazione (campo): 24 VDC (-25 … +30 %) tramite contatti per ponticello di potenza
– Isolamento: 500 V sistema/campo

Connessioni

– Tecnologia di connessione: CAGE CLAMP®
– Conduttore rigido: 0,08 … 2,5 mm² / 28 … 14 AWG
– Conduttore flessibile: 0,08 … 2,5 mm² / 28 … 14 AWG
– Lunghezza di spelatura: 8 … 9 mm

Dati Fisici

– Larghezza: 12 mm
– Altezza: 100 mm
– Profondità: 69,8 mm
– Profondità dal bordo superiore della guida DIN: 62,6 mm

Condizioni Ambientali

– Temperatura ambiente (funzionamento): -20 … 60 °C
– Temperatura ambiente (stoccaggio): -40 … 85 °C
– Grado di protezione: IP20
– Umidità relativa: 95 % (senza condensa)

Certificazioni

– CE
– UL 508
– IECEx TUN 09.0001 X
– EAC RU C-DE.AM02.B.00163/19

Applicazioni

Il modulo WAGO 750-466 è ideale per applicazioni industriali che richiedono l’acquisizione precisa di segnali di corrente analogici, come nel monitoraggio di sensori di processo e nel controllo di sistemi automatizzati.

Per ulteriori dettagli, consultare la documentazione ufficiale fornita da WAGO.
