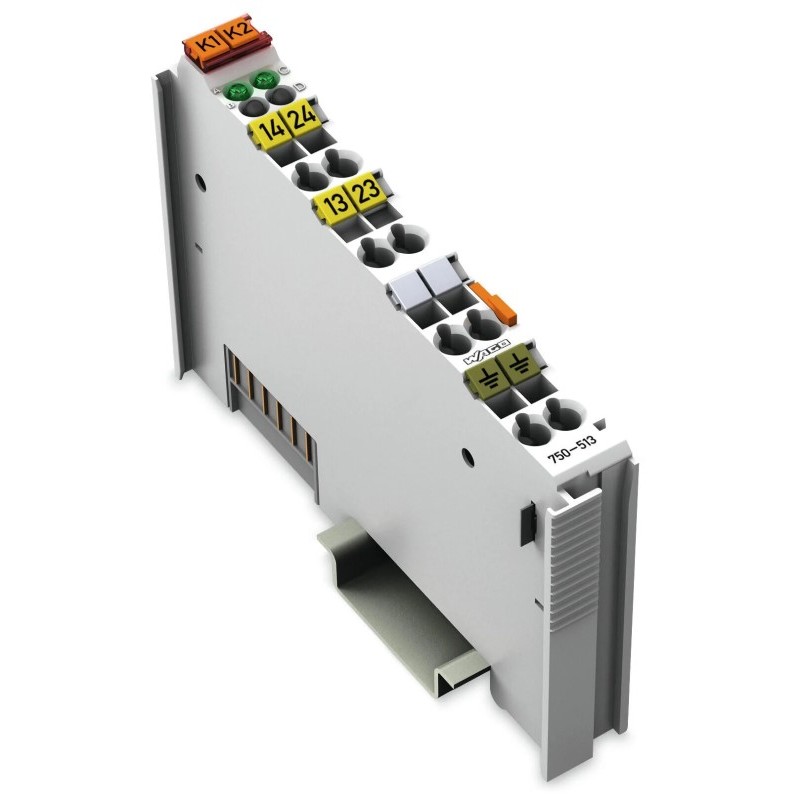

WAGO 750513

Descrizione del Prodotto

Il modulo WAGO 750-513 è un’uscita a relè a 2 canali progettata per trasmettere segnali di controllo dal dispositivo di automazione agli attuatori collegati. I contatti normalmente aperti (NO) sono elettricamente isolati e lo stato del relè è indicato da un LED.

Specifiche Tecniche

– Numero di canali: 2
– Tensione di commutazione massima: 250 V AC, 30 V DC
– Corrente di commutazione massima: 2 A
– Potenza di commutazione: 500 VA / 60 W; cos φ max. = 0,4; L/R max. = 7 ms
– Tempo di attivazione massimo: 10 ms
– Tempo di rilascio massimo: 10 ms
– Durata meccanica minima (a carico resistivo massimo): 20 x 10⁶ operazioni di commutazione
– Durata elettrica minima (a carico resistivo massimo): 300 x 10³ operazioni di commutazione

Condizioni Ambientali

– Temperatura ambiente (funzionamento): 0 … +55 °C
– Temperatura ambiente (stoccaggio): -25 … +85 °C
– Umidità relativa (senza condensazione): 95%
– Altitudine operativa: 0 … 2000 m
– Grado di protezione: IP20
– Resistenza alle vibrazioni: 4g secondo IEC 60068-2-6
– Resistenza agli urti: 15g secondo IEC 60068-2-27

Connessioni

– Tecnologia di connessione: 8 x CAGE CLAMP®
– Conduttore solido: 0,08 … 2,5 mm² / 28 … 14 AWG
– Conduttore flessibile: 0,08 … 2,5 mm² / 28 … 14 AWG
– Lunghezza di spelatura: 8 … 9 mm / 0,31 … 0,35 pollici

Certificazioni e Conformità

– Marcatura di conformità: CE
– Emissione di interferenze EMC: Secondo EN 61000-6-4, applicazioni marine
– Immunità alle interferenze EMC: Secondo EN 61000-6-2, applicazioni marine
– Esposizione a inquinanti: Secondo IEC 60068-2-42 e IEC 60068-2-43

Dimensioni e Materiali

– Dimensioni (L x P x A): 12 mm x 69,8 mm x 100 mm
– Materiale dell’alloggiamento: Policarbonato; poliammide 6.6
– Colore: Grigio chiaro

Altre Informazioni

– Consumo di corrente (alimentazione di sistema 5 V): 100 mA
– Isolamento: 1500 V (sistema/campo)
– Posizione di montaggio: Orizzontale (in piedi/sdraiato); verticale
– Tipo di montaggio: Guida DIN-35

Per ulteriori dettagli, consultare la documentazione ufficiale del prodotto fornita da WAGO.
