WEIDMULLER 0462900000

Descrizione del Prodotto

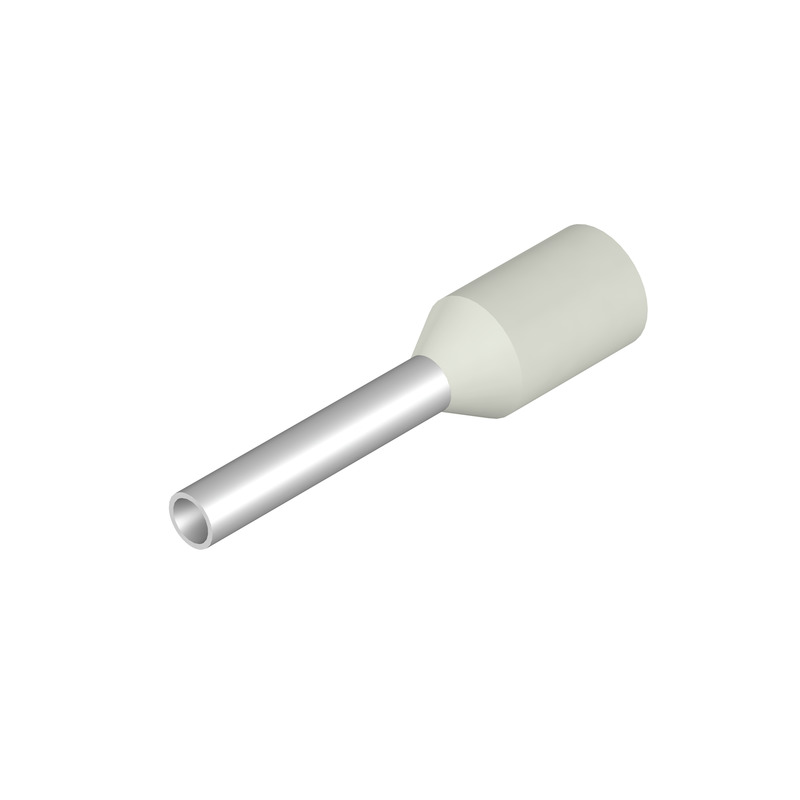

Il terminale con collare isolante Weidmüller H0,75/14 W è progettato per garantire connessioni elettriche sicure e affidabili. Il collare isolante bianco offre una protezione aggiuntiva e facilita l’identificazione durante l’installazione.

Dati Generali per l’Ordinazione

Numero d’ordine: 0462900000
Tipo: H0,75/14 W
GTIN (EAN): 4008190033248
Confezione: 500 pezzi
Imballaggio: sfuso

Dimensioni e Pesi

Peso netto: 0,076 g

Conformità Ambientale del Prodotto

Stato conformità RoHS: Conforme senza esenzione
REACH SVHC: Non applicabile

Dati Tecnici

Descrizione articolo: Terminali con collare isolante, colore bianco
Versione: Standard

Specifiche del Terminale

Colore Weidmüller: Bianco
Designazione militare: T 20A 004 A
Diametro del collare (D2): 2,8 mm
Diametro della superficie di contatto (D1): 1,2 mm
Lunghezza totale (L1): 14 mm
Lunghezza della superficie di contatto (L2): 8 mm
Lunghezza di spellatura: 10 mm
Sezione di collegamento cavo: 0,75 mm²
Sezione di collegamento cavo AWG, max.: AWG 18
Spessore del collare isolante (S2): 0,25 mm
Spessore della bussola in metallo (S1): 0,15 mm

Download

Dati ingegneristici: CAD data — STEP
Eplan Data Portal: Eplan data
CADENAS eCATALOG: CAX data
WSCAD Universe: WSCAD data
Documentazione utente: Technical information – EN, Technical information – DE
Cataloghi: Catalogues in PDF-format
Brochure: Disponibili sul sito ufficiale

Classificazioni

ETIM 6.0: EC000005
ETIM 7.0: EC000005
ETIM 8.0: EC000005
ETIM 9.0: EC000005
ECLASS 9.0: 27-40-02-01
ECLASS 9.1: 27-40-02-01
ECLASS 10.0: 27-40-02-01
ECLASS 11.0: 27-40-02-01
ECLASS 12.0: 27-40-02-01
ECLASS 13.0: 27-40-02-01
ECLASS 14.0: 27-40-02-01

Omologazioni

Omologazioni: CCSAUS, CULUS
ROHS: Conforme
UL File Number: E499744
