WEIDMULLER 0463100000

Descrizione del Prodotto

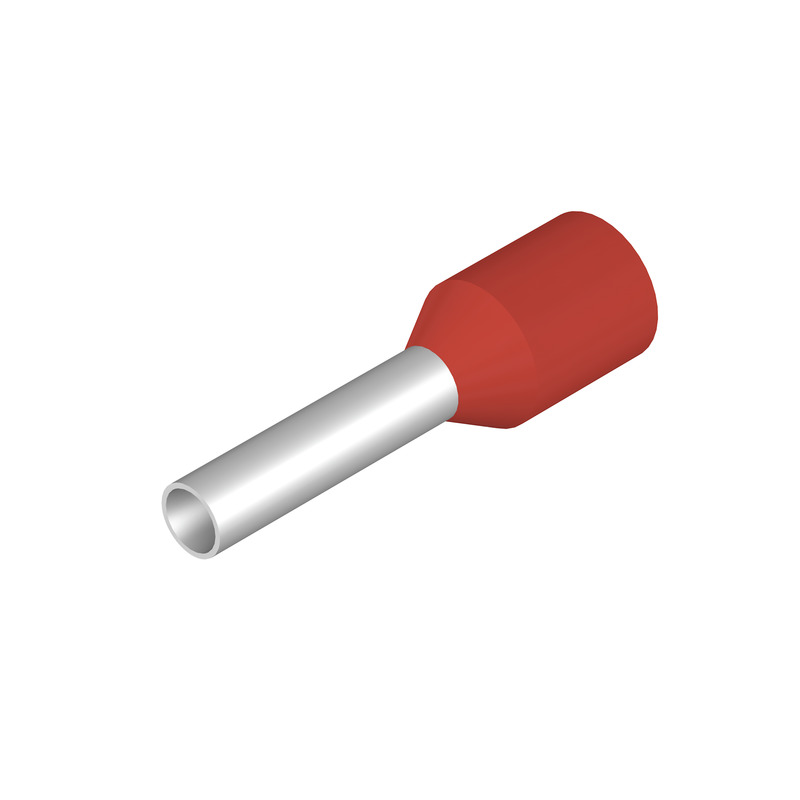

Il terminale con collare isolante Weidmüller H1,5/14 R è progettato per la protezione di conduttori flessibili spellati. La crimpatura del terminale protegge i fili e garantisce collegamenti elettrici stabili nel tempo.

Dati Generali per l’Ordine

Versione: Terminali, Standard, 10 mm, 8 mm, rosso

Numero d’ordine: 0463100000

Tipo: H1,5/14 R

GTIN (EAN): 4008190065089

Confezione: 500 pezzi, imballaggio sfuso

Dimensioni e Pesi

Peso netto: 0,108 g

Conformità Ambientale del Prodotto

Stato conformità RoHS: Conforme senza esenzione

REACH SVHC: Nessuna sostanza SVHC presente

Dati Tecnici

Descrizione articolo: Terminali con collare isolante, colore rosso

Versione: Standard

Specifiche del Terminale

Colore: Rosso

Designazione militare: T 20A 004 A

Diametro del collare (D2): 3,5 mm

Diametro della superficie di contatto (D1): 1,7 mm

Lunghezza totale (L1): 14 mm

Lunghezza della superficie di contatto (L2): 8 mm

Lunghezza di spellatura: 10 mm

Sezione di collegamento cavo: 1,5 mm²

Sezione di collegamento cavo AWG, max.: AWG 16

Spessore del collare isolante (S2): 0,25 mm

Spessore della bussola in metallo (S1): 0,15 mm

Download

Dati ingegneristici: CAD data — STEP

Eplan Data Portal: Eplan data

CADENAS eCATALOG: CAX data

WSCAD Universe: WSCAD data

Documentazione utente: Technical information – EN, Technical information – DE

Cataloghi: Catalogues in PDF-format

Brochure

Classificazioni

ETIM 6.0: EC000005

ETIM 7.0: EC000005

ETIM 8.0: EC000005

ETIM 9.0: EC000005

ECLASS 9.0: 27-40-02-01

ECLASS 9.1: 27-40-02-01

ECLASS 10.0: 27-40-02-01

ECLASS 11.0: 27-40-02-01

ECLASS 12.0: 27-40-02-01

ECLASS 13.0: 27-40-02-01

ECLASS 14.0: 27-40-02-01

Omologazioni

Omologazioni: CCSAUS, CULUS_P

ROHS: Conforme

UL File Number: E499744
