Descrizione del Prodotto

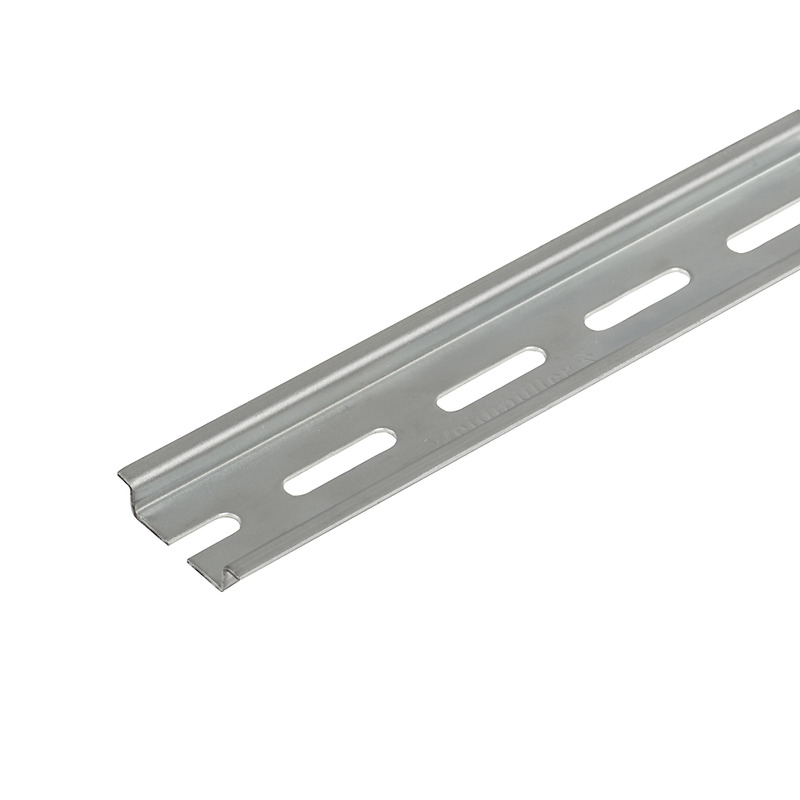

La guida di supporto Weidmüller TS 35X7.5/LL 2M/ST/ZN è un accessorio in acciaio zincato galvanicamente e passivato, progettato per il montaggio di componenti elettrici su quadri e pannelli. ([eshop.weidmueller.com](https://eshop.weidmueller.com/it/ts-35×7-5ll-2mstzn/p/0514500000?utm_source=openai))
Caratteristiche Principali
– **Materiale:** Acciaio zincato galvanicamente e passivato
– **Dimensioni:** Larghezza 2000 mm, Altezza 35 mm, Profondità 7,5 mm
– **Spessore:** 1 mm
– **Fori di montaggio:** Diametro 5,2 mm, Distanza tra i fori centrali 36 mm
– **Intagli:** Larghezza 5,2 mm, Lunghezza 25 mm, Distanza tra gli intagli 11 mm
– **Corrente di tenuta di breve durata:** 1,92 kA secondo IEC 60947-7-2
– **Resistenza al cortocircuito per cavi E-Cu:** 16 mm²
– **Norme di riferimento:** DIN EN 60715
Dimensioni e Pesi
– **Larghezza:** 2000 mm (78,74 pollici)
– **Altezza:** 35 mm (1,378 pollici)
– **Profondità:** 7,5 mm (0,295 pollici)
– **Peso netto:** 15,75 g
Temperature
– **Temperatura ambiente operativa:** da -5 °C a 40 °C
Conformità Ambientale
– **Conformità RoHS:** Conforme senza esenzione
– **REACH SVHC:** Nessuna sostanza SVHC sopra lo 0,1% in peso
Classificazioni
– **ETIM:** EC001285
– **ECLASS:** 27-40-06-02
Omologazioni
– **ROHS:** Conforme
Download
– **Dati ingegneristici:** CAD data — STEP
– **Eplan Data Portal:** Eplan data
– **CADENAS eCATALOG:** CAX data
– **Documentazione utente:** StorageConditionsTerminalBlocks
– **Cataloghi:** Catalogues in PDF-format
– **Brochure:**
Prodotti Impiegati
– **N. d’ordine:** 0236400000
– **Tipo:** TS 35X15 2M/ST/ZN
– **Versione:** Guida di supporto, Accessori, acciaio, zincato galvanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm
– **Scheda dati PDF:**
– **Aggiungi all’elenco delle richieste:**
– **N. d’ordine:** 0498000000
– **Tipo:** TS 35X15/2.3 2M/ST/ZN
– **Versione:** Guida di supporto, Accessori, acciaio, zincato galvanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm
– **Scheda dati PDF:**
– **Aggiungi all’elenco delle richieste:**
– **N. d’ordine:** 1879100000
– **Tipo:** TS 35X15/5X18 2M/ST/SZ
– **Versione:** Guida di supporto, Accessori, acciaio, zincato galvanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm, Larghezza intaglio: 5.20 mm, Lunghezza intaglio: 18.00 mm
– **Scheda dati PDF:**
– **Aggiungi all’elenco delle richieste:**
– **N. d’ordine:** 1837380000
– **Tipo:** TS 35X15/5X18 2M/ST/ZN
– **Versione:** Guida di supporto, Accessori, acciaio, zincato galvanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm, Larghezza intaglio: 5.20 mm, Lunghezza intaglio: 18.00 mm
– **Scheda dati PDF:**
– **Aggiungi all’elenco delle richieste:**
– **N. d’ordine:** 1805980000
– **Tipo:** TS 35X15/6X18 2M/ST/ZN
– **Versione:** Guida di supporto, Accessori, acciaio, zincato galvanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm, Larghezza intaglio: 6.30 mm, Lunghezza intaglio: 18.00 mm
– **Scheda dati PDF:**
– **Aggiungi all’elenco delle richieste:**
– **N. d’ordine:** 1866290000
– **Tipo:** TS 35X15/6X25 2M/ST/ZN
– **Versione:** Guida di supporto, Accessori, acciaio, zincato galvanicamente e passivato, Larghezza: 2000 mm, Posizione verticale: 35 mm, Profondità: 15 mm, Larghezza intaglio: 6.30 mm, Lunghezza intaglio: 25.00 mm
– **Scheda dati PDF:**
– **Aggiungi all’elenco delle richieste:**
– **N. d’ordine:** 0236510000
– **Tipo:** TS 35X15/LL 1M/ST/ZN
– **Versione:** Guida di supporto, Accessori, acciaio, zincato galvanicamente e passivato, Larghezza: 1000 mm, Posizione verticale: 35 mm, Profondità: 15 mm, Larghezza intaglio: 5.20 mm, Lunghezza intaglio: 25.00 mm
