WEIDMULLER 1012300000

Descrizione del Prodotto

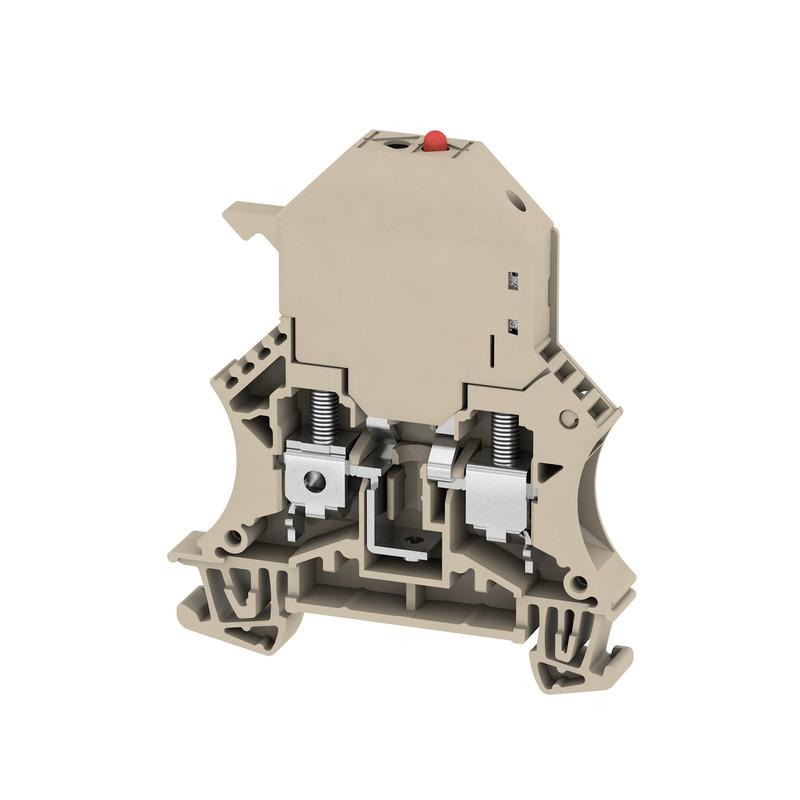

Il morsetto portafusibile WSI 6/LD 60-150V DC/AC di Weidmüller è progettato per applicazioni industriali che richiedono protezione tramite fusibili. Dotato di un indicatore LED rosso per segnalare la condizione del fusibile, supporta tensioni operative da 60V a 150V in corrente continua (DC) o alternata (AC). Il design include un portafusibile orientabile per facilitare la sostituzione del fusibile. ([catalog.weidmueller.com](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1012300000&localeId=it&utm_source=openai))

Specifiche Tecniche

– **Numero di posizioni:** 2
– **Sezione del conduttore:** da 0,5 mm² a 10 mm²
– **Tipo di connessione:** Collegamento a vite
– **Corrente nominale:** 6,3 A
– **Tensione nominale:** 150 V
– **Dimensioni del fusibile supportato:** 5 x 20 mm
– **Materiale isolante:** Wemid, termoplastico
– **Classe di infiammabilità UL 94:** V-0
– **Temperatura di esercizio continua:** da -50°C a +120°C
– **Temperatura di stoccaggio:** da -25°C a +55°C
– **Colore:** Beige scuro
– **Montaggio su guida DIN:** TS 35
– **Dimensioni:**
– Profondità: 71,5 mm
– Altezza: 60 mm
– Larghezza: 7,9 mm
– **Peso netto:** 19,37 g
– **Conformità RoHS:** Conforme con esenzione 7cI
– **Conformità REACH SVHC:** Nessuna SVHC sopra lo 0,1% in peso
– **Norme di riferimento:** IEC 60947-7-3
– **Numero di livelli:** 1
– **Numero di punti di serraggio per livello:** 2
– **Numero di potenziali per livello:** 1
– **Connessione PE:** No
– **Funzione N:** No
– **Funzione PE:** No
– **Funzione PEN:** No
– **Piastra di chiusura terminale richiesta:** Sì
– **Versione:** Isolatore fusibile con LED per connessione a vite, un’estremità senza connettore
– **Connessione di due conduttori con sezione uguale (H05V/H07V):**
– Sezione del conduttore, flessibile con capocorda DIN 46228/1, due conduttori serrabili, min.: 0,5 mm²
– Sezione del conduttore, flessibile con capocorda DIN 46228/1, due conduttori serrabili, max.: 2,5 mm²
– **Connessione aggiuntiva:**
– Sezione del conduttore, flessibile con collarino in plastica DIN 46228/1, connessione aggiuntiva, max.: 6 mm²
– Tipo di connessione, connessione aggiuntiva: Collegamento a vite

Applicazioni

Il morsetto portafusibile WSI 6/LD 60-150V DC/AC è ideale per applicazioni industriali che richiedono protezione dei circuiti tramite fusibili, offrendo una soluzione affidabile e conforme agli standard internazionali. ([catalog.weidmueller.com](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1012300000&localeId=it&utm_source=openai))
