Descrizione del Prodotto

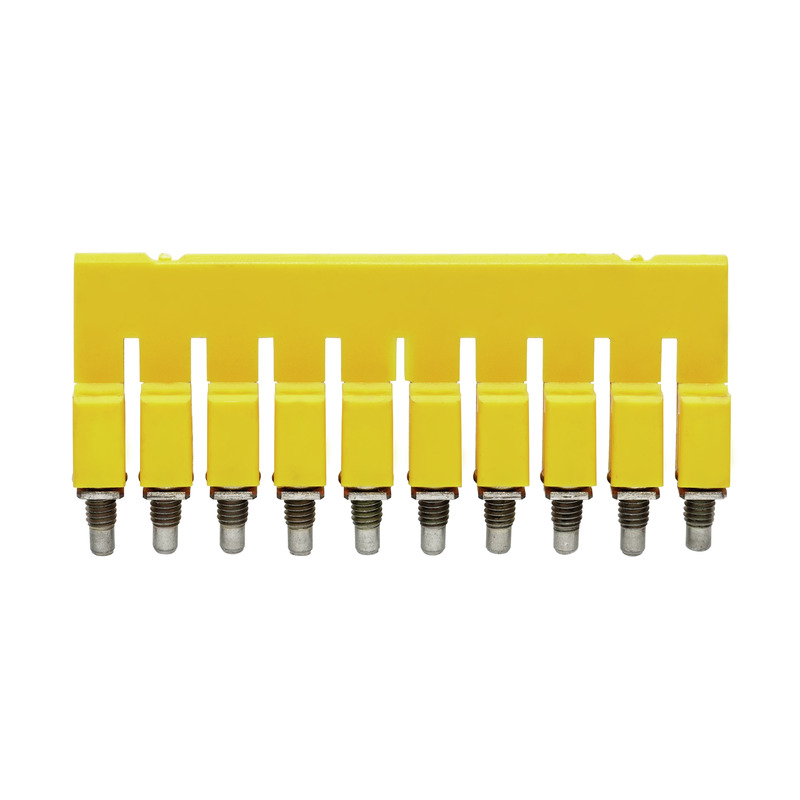

Il ponticello trasversale Weidmüller WQV 2.5/10, codice articolo 1054460000, è progettato per collegare elettricamente fino a 10 morsetti della serie WDK 2.5, garantendo una connessione sicura e affidabile.
Dimensioni e Pesi
Profondità: 18 mm
Altezza: 49,9 mm
Larghezza: 7 mm
Peso netto: 7,75 g
Temperature
Temperatura di magazzinaggio: da -25 °C a 55 °C
Temperatura d’esercizio continuo: da -60 °C a 130 °C
Conformità Ambientale del Prodotto
Stato conformità RoHS: Conforme senza esenzione
REACH SVHC: Non applicabile
Altri Dati Tecnici
Istruzioni di montaggio: Montaggio diretto
Tipo di fissaggio: Se avvitato
Dati Caratteristici del Sistema
Versione: Per morsetti
Dati dei Materiali
Materiale: PA 66
Colore: Giallo
Classe d’infiammabilità: UL 94 V-0
Dati Dimensionamento
Corrente nominale: 32 A
Dimensioni
Passo: 5,1 mm
Generale
Istruzioni di montaggio: Montaggio diretto
Numero di poli: 10
Ponticelli di Collegamento
Campo della coppia di serraggio vite di fissaggio: 0,4…0,8 Nm
Corrente di dimensionamento a 2 poli: 32 A
Corrente di dimensionamento multipolare: 32 A
Numero di morsetti ponticellati: 10
Tipo: Collegamento trasversale
Download
Omologazione/Certificato/Documento di conformità: Confirmation of Standards EN 45545-2_2020-10
Dati ingegneristici: CAD data — STEP
Eplan Data Portal: Eplan data
CADENAS eCATALOG: CAX data
WSCAD Universe: WSCAD data
Documentazione utente: StorageConditionsTerminalBlocks
Cataloghi: Catalogues in PDF-format
Brochure
Per ulteriori dettagli, consultare la scheda tecnica ufficiale disponibile sul sito del produttore. ([catalog.weidmueller.com](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1054460000&localeId=it&utm_source=openai))
