WEIDMULLER 1101611001

Descrizione del Prodotto

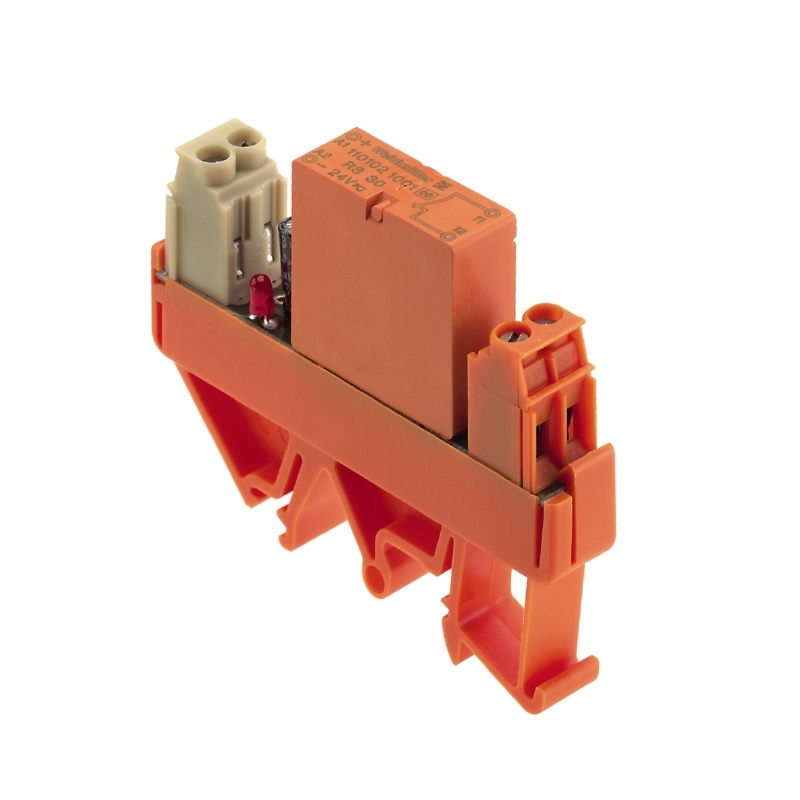

Il relè Weidmüller RS 30 24VDC LD LP 1A (codice prodotto 1101611001) è un modulo relè monostabile progettato per applicazioni industriali generali. Questo dispositivo è dotato di un contatto normalmente aperto (NO) con una capacità di commutazione fino a 6 A e una tensione di controllo nominale di 24 V DC. Il relè è montabile su guida DIN e presenta una connessione a vite per un’installazione sicura e affidabile. ([catalog.weidmueller.com](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1101611001&localeId=en_DE&utm_source=openai))

Caratteristiche Principali

– **Tipo di contatto:** 1 contatto normalmente aperto (NO) in AgNi 0.15 con placcatura in oro.
– **Tensione di controllo nominale:** 24 V DC ±10%.
– **Corrente continua nominale:** 6 A.
– **Connessione:** Terminale a vite.
– **Indicatore di stato:** LED verde.
– **Circuito di protezione:** Diodo di ricircolo e protezione contro l’inversione di polarità.
– **Montaggio:** Guida DIN TS 32, TS 35.
– **Colore:** Arancione.
– **Dimensioni:** 11,2 mm (larghezza) x 70 mm (altezza) x 56 mm (profondità).
– **Peso netto:** 27,47 g.
– **Temperatura di funzionamento:** da -25°C a 40°C.
– **Grado di protezione:** IP20.
– **Conformità RoHS:** Conforme con esenzione 7a.
– **Numero di cicli di commutazione elettrici:** > 500.000.
– **Numero di cicli di commutazione meccanici:** 20 milioni.
– **Tempo di attivazione:** ≤ 8 ms.
– **Tempo di rilascio:** ≤ 7 ms.
– **Tensione di commutazione massima:** 250 V AC.
– **Potenza di commutazione massima (carico resistivo):** 2000 VA.
– **Corrente di spunto:** 8 A.
– **Frequenza di commutazione massima a carico nominale:** 0,1 Hz.
– **Vita elettrica con bobina DC:** > 500.000 cicli di commutazione.
– **Vita meccanica:** 20 milioni di cicli di commutazione.
– **Potenza minima di commutazione:** 250 mW.
– **Tensione nominale:** 250 V.
– **Categoria di sovratensione:** III.
– **Distanza di isolamento ingresso-uscita:** > 3 mm.
– **Tensione di tenuta all’impulso:** 4 kV.
– **Certificazioni:** CE, CSA (Certificato n. 082859-C-000).
– **Metodo di connessione del filo:** Connessione a vite.
– **Lunghezza di spelatura consigliata:** 8 mm.
– **Gamma di serraggio del filo:** da 0,5 mm² a 4 mm².
– **Umidità relativa:** 40°C / 93% umidità relativa, senza condensa.
– **Temperatura di stoccaggio:** da -40°C a 60°C.
– **Stato del prodotto:** Obsoleto (disponibile fino al 31 agosto 2023).
– **Prodotto alternativo:** Codice 2773920000.
– **Codice EAN (GTIN):** 4032248023523.
– **Quantità per confezione:** 10 pezzi.
– **Serie:** RS.
– **Tipo di relè:** Uso generale.
– **Stile di terminazione:** Terminale a vite.
– **Caratteristiche aggiuntive:** Indicatore luminoso, presa inclusa.
– **Materiale del contatto:** Nichel-argento (AgNi).
– **Temperatura di funzionamento:** da -25°C a 40°C.
– **Tempo di funzionamento:** 8 ms.
– **Tempo di rilascio:** 7 ms.
– **Tensione di commutazione:** 250 V AC – max.
– **Carico – Commutazione max:** 1500 VA.
– **Tipo di bobina:** Senza autoritenuta.
– **Grado di protezione:** –
– **Isolante bobina:** –
– **Tensione di spunto:** –
– **Tensione di diseccitazione:** –
– **Ente di approvazione:** CE.
– **Grado:** –
– **Qualifica:** –
– **Codice componente base:** 110161.
– **Confezionamento:** Sfuso.
– **Stato componente:** Obsoleto.
– **Tipo di montaggio:** Guide DIN.
– **Tensione bobina:** 24 V DC.
– **Forma del contatto:** SPST-NA (1 Form A).
– **Corrente di contatto:** 6 A.
– **Tensione di commutazione:** 250 V AC – max.
– **Carico – Commutazione max:** 1500 VA.
– **Tipo di bobina:** Senza autoritenuta.
– **Caratteristiche:** Indicatore luminoso, presa inclusa.
– **Stile terminazione:** Terminale a vite.
– **Grado di protezione:** –
– **Isolante bobina:** –
– **Tensione di spunto:** –
– **Tensione di diseccitazione:** –
– **Tempo di funzionamento:** 8 ms.
– **Tempo di rilascio:** 7 ms.
– **Temperatura di funzionamento:** -25°C ~ 40°C.
– **Materiale contatto:** Nichel-argento (AgNi).
– **Ente di approvazione:** CE.
– **Tipo di relè:** Uso generale.
– **Grado:** –
– **Qualifica:** –
– **Codice componente base:** 110161.
– **Confezionamento:** Sfuso.
– **Stato componente:** Obsoleto.
– **Tipo di montaggio:** Guide DIN.
– **Tensione bobina:** 24 V DC.
– **Forma del contatto:** SPST-NA (1 Form A).
– **Corrente di contatto:** 6 A.
– **Tensione di commutazione:** 250 V AC – max.
– **Carico – Commutazione max:** 1500 VA.
– **Tipo di bobina:** Senza autoritenuta.
– **Caratteristiche:** Indicatore luminoso, presa inclusa.
– **Stile terminazione:** Terminale a vite.
– **Grado di protezione:** –
– **Isolante bobina:** –
– **Tensione di spunto:** –
– **Tensione di diseccitazione:** –
– **Tempo di funzionamento:** 8 ms.
– **Tempo di rilascio:** 7 ms.
– **Temperatura di funzionamento:** -25°C ~ 40°C.
– **Materiale contatto:** Nichel-argento (AgNi).
– **Ente di approvazione:** CE.
– **Tipo di relè:** Uso generale.
– **Grado:** –
– **Qualifica:** –
– **Codice componente base:** 110161.
– **Confezionamento:** Sfuso.
– **Stato componente:** Obsoleto.
– **Tipo di montaggio:** Guide DIN.
– **Tensione bobina:** 24 V DC.
– **Forma del contatto:** SPST-NA (1 Form A).
– **Corrente di contatto:** 6 A.
– **Tensione di commutazione:** 250 V AC – max.
– **Carico – Commutazione max:** 1500 VA.
– **Tipo di bobina:** Senza autoritenuta.
– **Caratteristiche:** Indicatore luminoso, presa inclusa.
– **Stile terminazione:** Terminale a vite.
– **Grado di protezione:** –
– **Isolante bobina:** –
– **Tensione di spunto:** –
– **Tensione di diseccitazione:** –
– **Tempo di funzionamento:** 8 ms.
– **Tempo di rilascio:** 7 ms.
– **
