Descrizione del Prodotto

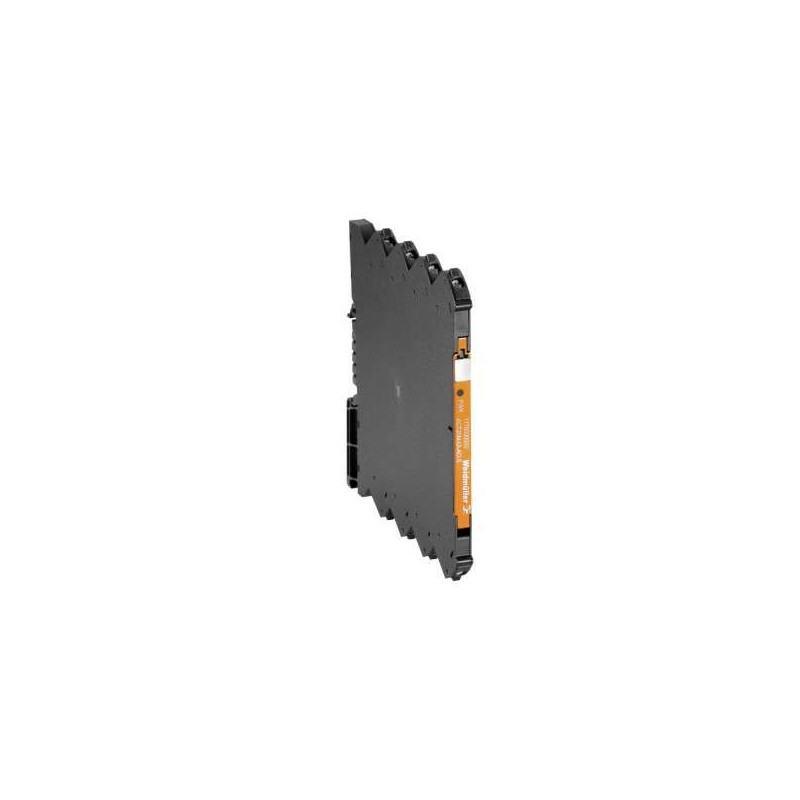

Il WEIDMULLER 1176030000, noto come ACT20M-UI-AO-S, è un convertitore di segnali/isolatore progettato per applicazioni industriali. Supporta ingressi universali di tensione, corrente, resistenza e temperatura, con uscite configurabili in corrente o tensione.
Dati Generali per l’Ordine
Numero d’ordine: 1176030000
Tipo: ACT20M-UI-AO-S
GTIN (EAN): 4032248970070
Unità di confezionamento: 1 pezzo
Dimensioni e Pesi
Profondità: 114,3 mm (4,5 pollici)
Altezza: 112,5 mm (4,429 pollici)
Larghezza: 6,1 mm (0,24 pollici)
Peso netto: 80 g
Temperature
Temperatura di magazzinaggio: da -40 °C a 85 °C
Temperatura d’esercizio: da -25 °C a 70 °C
Umidità relativa: da 0% a 95% (senza formazione di condensa)
Probabilità di Guasto
SIL secondo IEC 61508: Nessuno
MTBF: 176 anni
Conformità Ambientale del Prodotto
Stato conformità RoHS: Conforme con esenzione
Esenzione RoHS: 7a, 7cI
REACH SVHC: Lead 7439-92-1
SCIP: 2f6dd957-421a-46db-a0c2-cf1609156924
Ingresso
Alimentazione sensori: > 15 V DC a 20 mA
Caduta di tensione, ingresso di corrente: <3 V
Campo d’ingresso temperatura: configurabile, campo di misura minimo 10°C (RTD), campo di misura minimo 50°C (TC)
Corrente d’ingresso: configurabile, 0…20 mA, 4…20mA
Numero di ingressi: 1
Potenziometro: 10…100 kΩ
Resistenza: 0…10 kΩ
Resistenza d’ingresso tensione: > 10 MΩ
Sensore: Termocoppie (B, C, E, J, K, L, N, R, S, T, W3, W5), RTD (PT10, PT20, PT50, PT100, PT250, PT300, PT400, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000), 2/3/4 conduttori
Tensione d’ingresso: configurabile, 0(2)…10 V, 0(1)…5 V, 0…1 V DC, 0,2…1 V DC
Dati di Collegamento
Tipo di collegamento: Collegamento a vite
Coppia di serraggio: da 0,4 Nm a 0,6 Nm
Campo di serraggio, collegamento di dimensionamento: 2,5 mm²
Campo di sezioni: da 0,5 mm² a 2,5 mm²
Sezione di collegamento cavo AWG: da AWG 30 a AWG 14
Omologazioni e Conformità EMC
Norme: IEC 61010-1, IEC 61326-1
Download
Omologazioni/Certificati/Documenti di conformità: DNV-GL certificate, FM certificate, IECEX certificate, ATEX certificate, Declaration of Conformity
Dati ingegneristici: CAD data — STEP
Eplan Data Portal: Eplan data
CADENAS eCATALOG: CAX data
Software: WI-Manager, DTM-Library for online installation, Release notes for Weidmueller FDT-DTM Software version
Documentazione utente: Instruction sheet, Measuring range table 20210120, Security Advisory – WI-Manager affected by MundM Software fdtCONTAINER vulnerability
Cataloghi: Catalogues in PDF-format
Brochure
Classificazioni
ETIM: EC002653
ECLASS: 27-21-01-20
Omologazioni
Omologazioni: CCCEX, CULUS, DETNORVER, FMEX, IECEXKEM, KEMAATEX, UKEX
ROHS: Conforme
UL File Number: E337701
