WEIDMULLER 1200000000

Descrizione del Prodotto

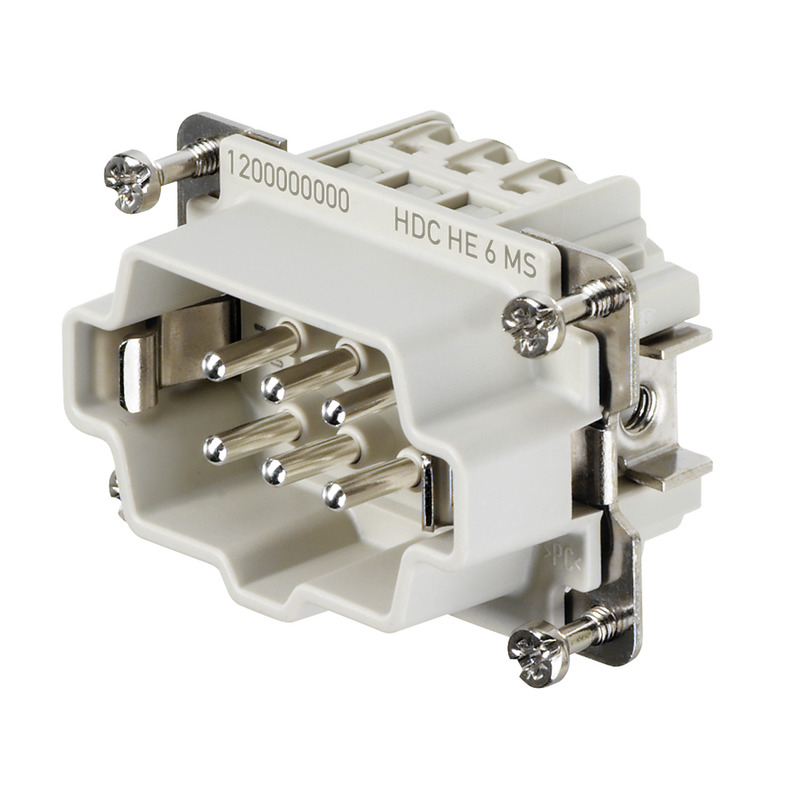

Il connettore HDC HE 6 MS è un inserto maschio a 6 poli con connessione a vite, progettato per applicazioni industriali. Offre una tensione nominale di 500 V e una corrente nominale di 24 A. La sua dimensione è 3, con contatti in lega di rame e superficie argentata passivata. L’isolante è realizzato in policarbonato rinforzato con fibra di vetro, garantendo resistenza e durabilità. ([catalog.weidmueller.com](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1200000000&localeId=it&utm_source=openai))

Dati Generali

– Numero d’ordine: 1200000000
– Tipo: HDC HE 6 MS
– GTIN (EAN): 4008190067564
– Quantità per confezione: 1 pezzo
– Serie: HE
– Tipo di collegamento: Collegamento a vite
– Numero di poli: 6
– Tipo: Maschio
– Materiale: Lega di rame
– Superficie: Argento passivato
– Materiale isolante: PC rinforzato in fibra di vetro
– Classe d’infiammabilità UL 94: V-0
– Esente da alogeni: Sì
– Bassa fumosità secondo EN 45545-2: Sì
– Grado di lordura: 3
– Gruppo materiali isolanti: IIIa
– Resistenza contro l’isolamento: 10¹⁰ Ω
– Resistenza di passaggio: ≤2 mΩ
– Cicli d’innesto (argento): ≥ 500
– Coppia di serraggio min. contatto principale: 0,5 Nm
– Coppia di serraggio max. contatto principale: 0,55 Nm
– Sezione di collegamento cavo: 2,5 mm²
– Sezione di collegamento del conduttore AWG: AWG 12 – AWG 20
– Corrente nominale (DIN EN 61984): 24 A
– Tensione di dimensionamento (DIN EN 61984): 500 V
– Tensione di dimensionamento secondo UL/CSA: 600 V AC/DC
– Tensione impulsiva di dimensionamento (DIN EN 61984): 6 kV
– Corrente nominale (UR):
– AWG 12: 20 A
– AWG 14: 15 A
– AWG 16: 10 A
– AWG 18: 7 A
– AWG 20: 5 A
– Corrente nominale (cUR):
– AWG 12: 19,7 A
– AWG 14: 15 A
– AWG 16: 11,3 A
– AWG 18: 10,3 A
– AWG 20: 8 A
– Dimensione: 3
– BG: 3
– Colori: Beige
– Blade size: PH1
– Clamping screw: M3
– Stripping length, rated connection: 9 mm
– Wire connection cross section, finely stranded, min.: 0,5 mm²
– Wire connection cross section, finely stranded, max.: 2,5 mm²
– Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.: 0,5 mm²
– Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.: 2,5 mm²
– Wire cross-section, solid, min.: 0,5 mm²
– Wire cross-section, solid, max.: 2,5 mm²
– Wire connection cross section AWG, min.: AWG 20
– Wire connection cross section AWG, max.: AWG 14
– Volume resistance: ≤2 mΩ
– Type of connection: Screw connection
– Type: Male
– Surface finish: Silver passivated
– Series: HE
– Size: 3
– Pollution severity: 3
– Plugging cycles, silver: ≥ 500
– Insulation strength: 10¹⁰ Ω
– Insulating material group: IIIa
– Insulating material: PC glass-fibre reinforced (UL-listed and railway-certified)
– Conductor cross-section: 2,5 mm²
– Colour: Beige
– BG: 3
– Low smoke acc. DIN EN 45545-2: Yes
– UL 94 flammability rating: V-0
– Material: Copper alloy
– Max. torque for main contact: 0,55 Nm
– Min. torque for main contact: 0,5 Nm
– Number of poles: 6
– Rated current (cUR):
– AWG 12: 19,7 A
– AWG 14: 15 A
– AWG 16: 11,3 A
– AWG 18: 10,3 A
– AWG 20: 8 A
– Rated current (DIN EN 61984): 24 A
– Rated current (UR):
– AWG 12: 20 A
– AWG 14: 15 A
– AWG 16: 10 A
– AWG 18: 7 A
– AWG 20: 5 A
– Rated impulse voltage (DIN EN 61984): 6 kV
– Rated voltage (DIN EN 61984): 500 V
– Rated voltage according to UL/CSA: 600 V AC/DC
– Series: HE
– Size: 3
– Surface finish: Silver passivated
– Type: Male
– Type of connection: Screw connection
– UL 94 flammability rating: V-0
– Volume resistance: ≤2 mΩ
– Wire connection cross section AWG, max.: AWG 14
– Wire connection cross section AWG, min.: AWG 20
– Wire connection cross section, finely stranded, max.: 2,5 mm²
– Wire connection cross section, finely stranded, min.: 0,5 mm²
– Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.: 2,5 mm²
– Wire cross-section, solid, max.: 2,5 mm²
– Wire cross-section, solid, min.: 0,5 mm²
– ETIM 6.0: EC000438
–
