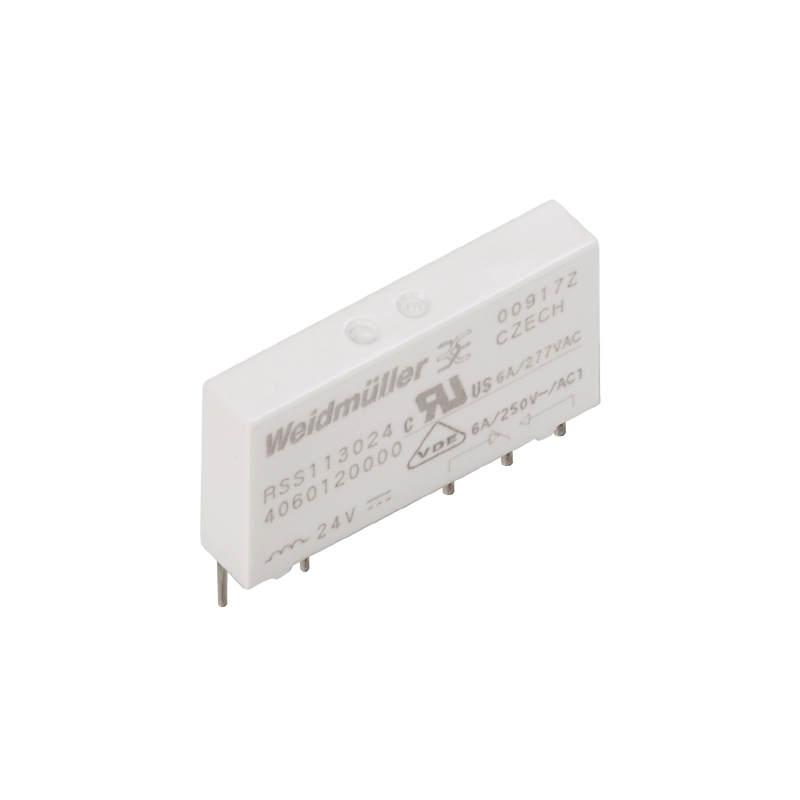

WEIDMULLER 1454430000

Descrizione del Prodotto

Il WEIDMULLER 1454430000, noto anche come RSS113024F, è un relè miniaturizzato della serie TERMSERIES. Questo relè è progettato per commutare, amplificare e moltiplicare segnali digitali con carichi elettrici ridotti. Dispone di un contatto di scambio (SPDT) in AgNi e una tensione di controllo nominale di 24 V DC. La corrente continua è di 6 A e il collegamento è di tipo ad innesto. Non è presente un pulsante di test.

Dati Generali

– Tasto di prova disponibile: No
– Indicatore di posizione dell’interruttore meccanico: No
– Colore: Bianco
– Classe d’infiammabilità UL 94: V-0

Dimensioni e Peso

– Profondità: 15 mm
– Altezza: 28 mm
– Larghezza: 5 mm
– Peso netto: 5,1 g

Temperatura e Condizioni Ambientali

– Temperatura di stoccaggio: da -40 °C a 85 °C
– Temperatura di esercizio: da -40 °C a 85 °C
– Umidità: 5…85% di umidità relativa, senza condensa

Conformità Ambientale

– Conformità RoHS: Conforme senza esenzioni
– REACH SVHC: Nessuna SVHC sopra lo 0,1% in peso

Dati di Controllo

– Tensione di controllo nominale: 24 V DC
– Corrente nominale DC: 7 mA
– Potenza nominale: 170 mW
– Resistenza della bobina: 3390 Ω ± 15%
– Indicatore di stato: No

Dati di Carico

– Tensione di commutazione nominale: 250 V AC
– Frequenza massima di commutazione a carico nominale: 0,1 Hz
– Tensione di commutazione massima AC: 250 V
– Tensione di commutazione massima DC: 250 V
– Potenza di commutazione minima: 1 mA @ 24 V, 10 mA @ 10 V, 100 mA @ 5 V
– Corrente di spunto: 20 A / 20 ms
– Capacità di commutazione AC (resistiva), max.: 1500 VA
– Capacità di commutazione DC (resistiva), max.: 144 W @ 24 V
– Ritardo all’accensione: <8 ms
– Ritardo allo spegnimento: <4 ms
– Tipo di contatto: 1 contatto di scambio (AgNi)
– Vita meccanica: 10 x 10⁶ cicli di commutazione

Coordinazione dell’Isolamento

– Distanza in aria e superficiale lato comando/lato di carico: ≥ 6 mm
– Rigidità dielettrica lato comando – lato di carico: 4 kV_eff / 1 min
– Rigidità dielettrica del contatto aperto: 1 kV_eff / 1 min
– Grado di protezione: IP67

Certificazioni

– Numero certificato (VDE): 40049192
– Numero certificato (cURus): E223474

Dati di Collegamento

– Tecnica di collegamento cavi: Collegamento ad innesto

Classificazioni

– ETIM 6.0: EC001437
– ETIM 7.0: EC001437
– ETIM 8.0: EC001437
– ETIM 9.0: EC001437
– ECLASS 9.0: 27-37-16-01
– ECLASS 9.1: 27-37-16-01
– ECLASS 10.0: 27-37-16-01
– ECLASS 11.0: 27-37-16-01
– ECLASS 12.0: 27-37-16-01
– ECLASS 13.0: 27-37-16-01
– ECLASS 14.0: 27-37-16-01

Per ulteriori dettagli, è possibile consultare la scheda tecnica completa disponibile sul sito ufficiale di Weidmüller. ([catalog.weidmueller.com](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1454430000&localeId=it&utm_source=openai))
