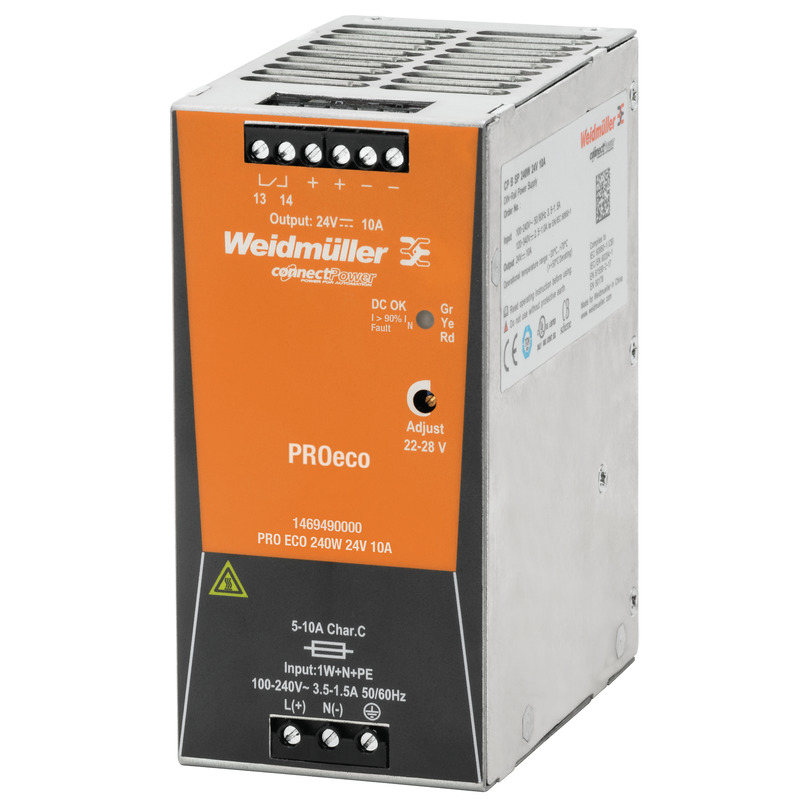

WEIDMULLER 1469490000

Descrizione del Prodotto

L’alimentatore Weidmüller PRO ECO 240W 24V 10A (codice prodotto: 1469490000) è progettato per fornire una tensione continua affidabile in applicazioni industriali. Con una potenza nominale di 240 W e una corrente di uscita di 10 A, è ideale per l’installazione su guida DIN TS 35.

Dati Generali

– Classe di sovratensione: II
– Corrente di dispersione verso terra, max.: 3,5 mA
– Esecuzione della custodia: Metallo, resistente alla corrosione
– Fattore di potenza (ca.): > 0,94 @ 230 V AC / > 0,99 @ 115 V AC
– Grado di efficacia: 90%
– Grado di protezione: IP20
– MTBF: 2.000.000 h a 25 °C, 834.000 h a 40 °C
– Posizione di montaggio: su guida di supporto TS 35
– Potenza dissipata, carico nominale: 24 W
– Potenza dissipata, funzionamento a vuoto: 2 W
– Protezione contro il cortocircuito: Sì
– Protezione contro la sovratemperatura: Sì
– Protezione contro le tensioni di ritorno del carico: 30…35 V DC
– Segnalazione: LED verde (U_uscita > 21,6 V DC), LED giallo (I_uscita > 90% I_Nominale tip.), LED rosso (sovraccarico, sovratemperatura, cortocircuito, U_uscita < 20,4 V DC)
– Tempo di ponticellamento interruzione AC a I_nom.: > 20 ms @ 230 V AC / > 20 ms @ 115 V AC
– Umidità relativa dell’aria max. (esercizio): 5%…95% RH

EMC / Urto / Vibrazione

– Controllo immunità ai disturbi secondo: EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (burst), EN 61000-4-5 (surge), EN 61000-4-6 (condotto), EN 61000-4-8 (campi), EN 61000-4-11 (interruzioni)
– Emissione acustica secondo EN55032: Classe B
– Limitazione delle correnti armoniche di rete: Secondo EN 61000-3-2
– Resistenza contro gli urti IEC 60068-2-27: 15 g in tutte le direzioni
– Resistenza contro le vibrazioni IEC 60068-2-6: 1 g secondo EN50178

Isolamento

– Tensione di isolamento ingresso/terra: 2 kV
– Tensione di isolamento uscita/terra: 0,5 kV
– Tensione di isolamento ingresso/uscita: 3 kV
– Grado di lordura: 2
– Classe di protezione: I, con collegamento PE
– Categoria di sovratensione: II

Sicurezza Elettrica (Norme Applicate)

– Attrezzature elettriche delle macchine: Secondo EN60204
– Allestimento con materiale d’esercizio elettronico: Secondo EN50178 / VDE0160
– Protezione contro correnti pericolose: Secondo VDE0106-101
– Separazione sicura / Protezione contro le scosse elettriche: VDE0100-410 / Secondo DIN57100-410
– Bassa tensione protettiva: SELV secondo IEC 60950-1, PELV conforme alla norma EN 60204-1
– Trasformatori di sicurezza per alimentatori switching: Secondo EN 61558-2-16

Connessione (Ingresso)

– Sezione conduttore, AWG/kcmil, max.: 12 AWG
– Sezione conduttore, AWG/kcmil, min.: 26 AWG
– Sezione conduttore, flessibile, min.: 0,5 mm²
– Sezione conduttore, rigido, max.: 6 mm²
– Sezione conduttore, rigido, min.: 0,5 mm²
– Sistema di connessione: Collegamento a vite
– Numero di morsetti: 3 per L/N/PE
– Coppia di serraggio, max.: 0,6 Nm
– Coppia di serraggio, min.: 0,5 Nm
– Sezione conduttore, flessibile (ingresso), max.: 2,5 mm²

Connessione (Uscita)

– Sezione conduttore, AWG/kcmil, max.: 12 AWG
– Sezione conduttore, AWG/kcmil, min.: 26 AWG
– Sezione conduttore, flessibile, max.: 2,5 mm²
– Sezione conduttore, flessibile, min.: 0,5 mm²
– Sezione conduttore, rigido, max.: 6 mm²
– Sezione conduttore, rigido, min.: 0,5 mm²
– Sistema di connessione: Collegamento a vite
– Numero di morsetti: 6 (++,–,13,14)
– Coppia di serraggio, max.: 0,6 Nm
– Coppia di serraggio, min.: 0,5 Nm

Temperatura

– Temperatura di magazzinaggio: -40 °C…85 °C
– Temperatura d’esercizio: -25 °C…70 °C

Conformità Ambientale del Prodotto

– Stato conformità RoHS: Conforme con esenzione
– Esenzione RoHS (se applicabile/nota): 7a, 7cI
– REACH SVHC: Lead 7439-92-1
– SCIP: 6d8cdf22-8230-4af8-86c8-3558c716666d

Ingresso

– Assorbimento di corrente AC: 1,23 A @ 230 V AC / 2,47 A @ 110 V AC
– Assorbimento di corrente DC: 1,18 A @ 370 V DC / 2,4 A @ 120 V DC
– Campo della tensione d’ingresso AC: 85…264 V AC (derating a 100 V AC)
– Campo di frequenze AC: 47…63 Hz
– Campo tensione d’ingresso DC: 80…370 V DC (derating @ 120 V DC)
– Corrente di punta max.: 15 A
– Fusibile d’ingresso (interno): Sì
– Potenza assorbita nominale: 266,7 VA
– Prefusibile consigliato: 4 A / DI, fusibile; 10 A, car. B, interruttore automatico; 3…4 A, car. C, interruttore automatico
– Protezione contro le sovratensioni ingresso: Varistore
– Tecnica di collegamento: Collegamento a vite
– Tensione nominale d’ingresso: da 100 a 240 V AC

Uscita

– Carico capacitivo: Illimitato
– Corrente d’uscita continua @ U_Nominale: 10 A @ 55 °C, 6,25 A @ 70°C
– Corrente d’uscita nominale per U_nom.: 10 A @ 55 °C
– Ondulazione residua, picchi d’interruzione: <50 mV_PP @ 24 V DC, I_N
– Parallelabilità: Sì, max. 5
– Potenza erogata: 240 W
– Protezione contro i sovraccarichi: Sì
– Protezione contro la tensione inversa: Sì
– Tecnica di collegamento: Collegamento a vite
– Tempo di salita: ≤ 100 ms
– Tensione d’uscita osservazioni: Regolabile con potenziometro
– Tensione d’uscita, max.: 28 V
– Tensione d’uscita, min.: 22 V
– Tensione nominale d’uscita: 24 V DC ± 1%

Dimensioni e Peso

– Larghezza: 60 mm
– Altezza: 125 mm
– Profondità: 100 mm
– Peso: 1,016 kg

Certificazioni e Conformità

– Standard soddisfatti: EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, certificazione CE, registrazione cULus, EAC, EN 50178/VDE 0160, EN 55022, EN 60204
