WEIDMULLER 1469560000

Descrizione del Prodotto

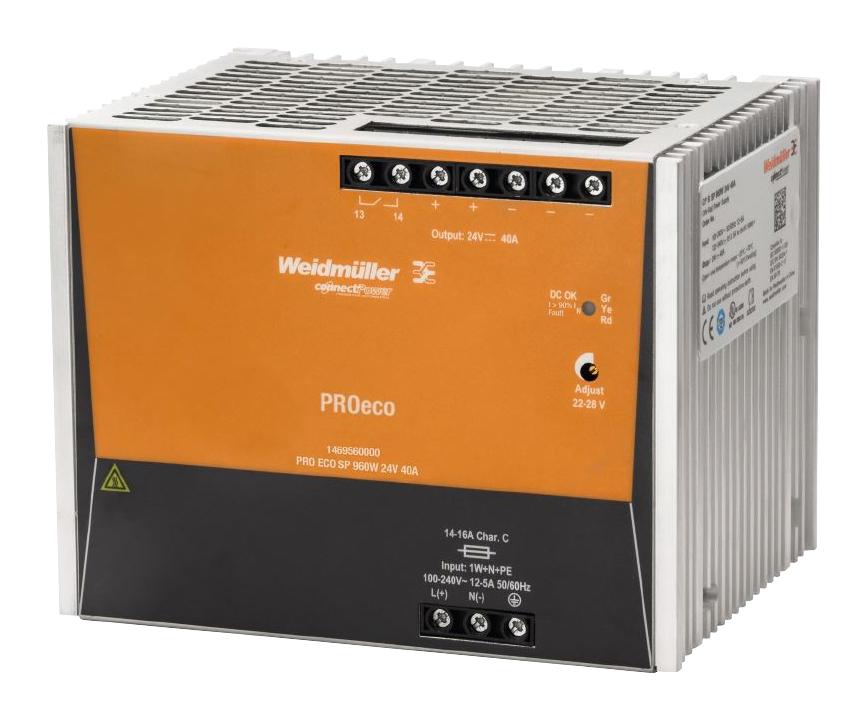

L’alimentatore Weidmüller PRO ECO3 960W 24V 40A (codice prodotto: 1469560000) è progettato per applicazioni industriali che richiedono un’alimentazione affidabile e efficiente. Fornisce una tensione di uscita regolabile di 24 V DC con una corrente massima di 40 A, offrendo una potenza totale di 960 W. Questo alimentatore è ideale per sistemi montati su guida DIN e ambienti con ingresso trifase AC o DC.

Caratteristiche Principali

– **Ingresso:** 320–575 V AC o 450–800 V DC (trifase)

– **Uscita:** 24 V DC, 40 A, 960 W

– **Efficienza:** Circa 90%

– **Dimensioni:** 160 × 125 × 120 mm

– **Peso:** Circa 2,9 kg

– **Indicatori di stato:** LED verde (U_uscita > 21,6 V DC), LED giallo (I_uscita > 90% I_nominale tipico), LED rosso (sovraccarico, sovratemperatura, cortocircuito, U_uscita < 20,4 V DC)

– **Protezione:** Sovraccarico, cortocircuito, sovratemperatura, inversione di polarità

– **Conformità EMC:** IEC/EN 61000

– **Temperatura di esercizio:** da -25 °C a +70 °C

– **Tempo di mantenimento in caso di interruzione AC:** >25 ms a pieno carico

– **Grado di protezione:** IP20

Dati di Collegamento (Ingresso)

– **Numero di morsetti:** 4 per L1/L2/L3/PE

– **Coppia di serraggio:** Min. 0,5 Nm, Max. 0,6 Nm

– **Sezione del cavo collegabile:**

– Rigido: Min. 0,5 mm², Max. 6 mm²

– Flessibile: Min. 0,5 mm², Max. 2,5 mm²

– AWG: Min. 26, Max. 12

– **Tecnologia di collegamento:** Collegamento a vite

Dati di Collegamento (Uscita)

– **Numero di morsetti:** 7 (++,—,13,14)

– **Coppia di serraggio:** Min. 0,5 Nm, Max. 0,6 Nm

– **Sezione del cavo collegabile:**

– Rigido: Min. 0,5 mm², Max. 16 mm²

– Flessibile: Min. 2,5 mm², Max. 10 mm²

– AWG: Min. 22, Max. 8

– **Tecnologia di collegamento:** Collegamento a vite

Segnalazione

– **Contatto flottante:** Sì

– **Carico del contatto (contatto NA):** Max. 30 V DC / 1 A

– **Relè ON/OFF:** Tensione d’uscita >21,6 V DC / <20,4 V DC, sovraccarico

Certificazioni

– **Certificati di conformità:** UL508, CSA C22.2, Dichiarazione di Conformità, UK Conformity Assessed

– **Dati ingegneristici:** CAD data — STEP

– **Eplan Data Portal:** Dati Eplan

– **CADENAS eCATALOG:** Dati CAX

– **Documentazione utente:** Istruzioni operative

– **Cataloghi:** Cataloghi in formato PDF

Classificazioni

– **ETIM:** EC002540

– **ECLASS:** 27-04-07-01

Note

Per ulteriori dettagli tecnici e documentazione, si prega di consultare il sito ufficiale di Weidmüller o contattare il supporto tecnico autorizzato.
