WEIDMULLER 1674300000

Descrizione del Prodotto

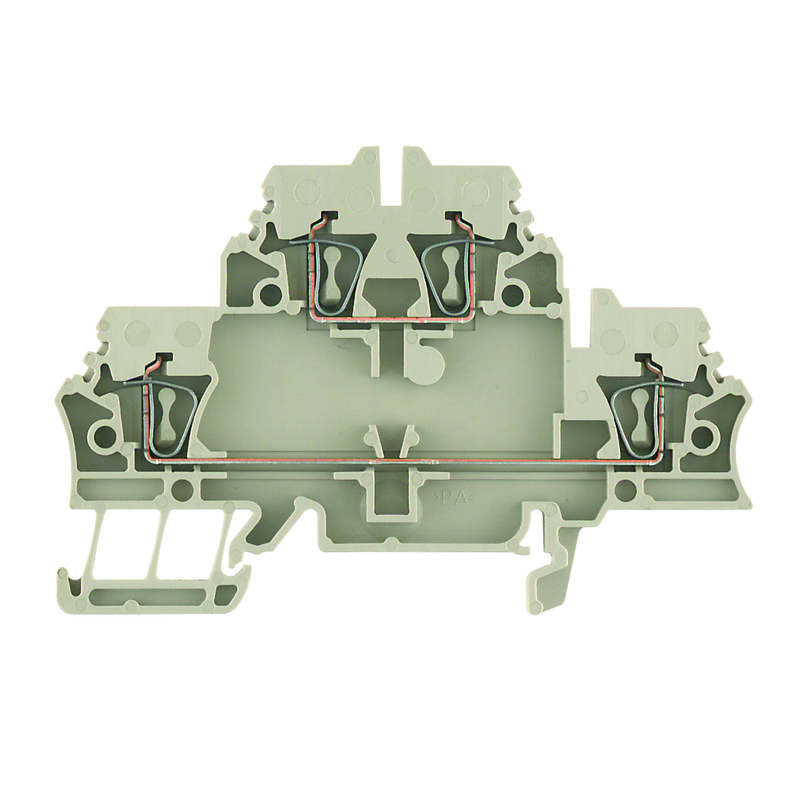

Il morsetto componibile a più piani Weidmüller ZDK 2.5 (codice prodotto 1674300000) è progettato per il collegamento sicuro e affidabile di conduttori elettrici. Grazie alla sua struttura a due piani e al sistema di connessione a molla autobloccante, offre una soluzione compatta ed efficiente per applicazioni su guida DIN TS 35.

Caratteristiche Principali

– Sezione conduttore collegabile: 0,5 – 2,5 mm²

– Corrente nominale: 20 A

– Tensione nominale: 500 V

– Numero di collegamenti: 4

– Numero di piani: 2

– Tipo di connessione: Molla autobloccante

– Colore: Beige

– Materiale del corpo isolante: Wemid (materiale termoplastico)

– Classe di infiammabilità del materiale isolante secondo UL 94: V-0

Dimensioni e Peso

– Larghezza: 5,1 mm

– Altezza: 79,5 mm

– Profondità: 53 mm

– Peso netto: 9,612 g

Temperature di Esercizio

– Temperatura di esercizio continuo: da -50 °C a +120 °C

– Temperatura ambiente: da -5 °C a +40 °C

– Temperatura di magazzinaggio: da -25 °C a +55 °C

Certificazioni e Conformità

– Conformità RoHS: Conforme senza esenzione

– REACH SVHC: Nessuna sostanza SVHC sopra lo 0,1% in peso

– Certificato ATEX: DEMKO16ATEX1729U

– Certificato IECEx: IECEXULD16.0025U

– Marcatura EN 60079-7: Ex eb II C Gb

– Marcatura Ex 2014/34/EU: II 2 G D

Dati di Dimensionamento

– Tensione nominale: 500 V

– Corrente nominale: 20 A

– Tensione impulsiva di dimensionamento: 6 kV

– Resistenza di passaggio conforme a IEC 60947-7-x: 1,33 mΩ

– Potenza dissipata secondo IEC 60947-7-x: 0,77 W

– Grado di lordura: 3

Informazioni Aggiuntive

– Tipo di montaggio: Guida DIN TS 35

– Piastra di chiusura necessaria: Sì

– Piani ponticellati internamente: No

– Esecuzione antideflagrante “Ex e”: Sì

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale del prodotto fornita da Weidmüller.
